産業用角型コネクタ heavy|mate® - C 146

産業用角型コネクタ heavy|mate® - C 146

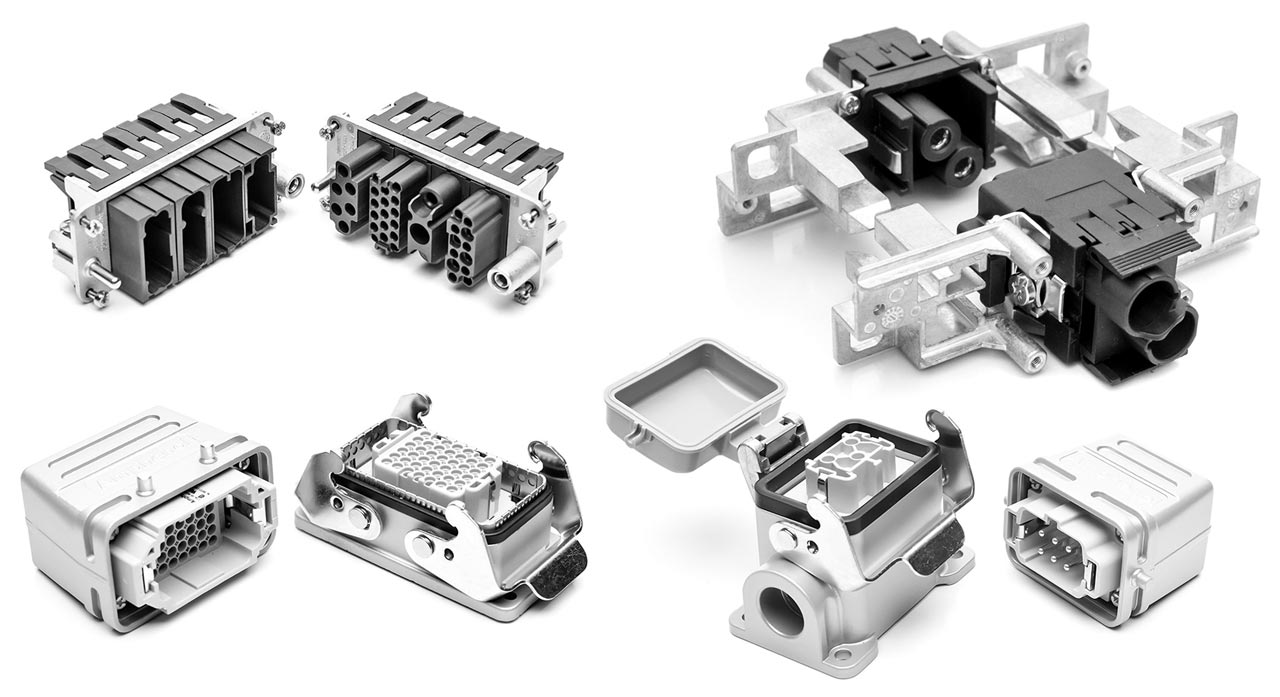

heavy|mate シリーズは、あらゆる産業用途に適したモジュール型の耐環境コネクタです。

お客様の要求に合わせて、フード/ハウジング、インサート、コンタクトのさまざまな組み合わせが可能で、3芯~280芯の信号、電源、大電流RADSOKコンタクト、イーサネットRJ45、同軸、エアコンタクトをひとつのコネクタに格納できます。また、耐振動性、耐腐食性、堅牢性、防水性、EMC耐性に優れていますので、屋内外の過酷な環境下でお使いいただけます。

heavy|mateシリーズは、業界標準のコネクタと互換性があり、DIN EN 61984 (VDE0627) ; IEC 60664-1 (VDE 0110-1)、IEC 60529規格に適合しています。

EUROMAP12/62/67/71適合

認証: SEV、UL、CSA

主な実績: 産業用ロボット、工作機械、自動車生産ライン、鉄道車両、風力発電

特長

  • ヘビーデューティー仕様産業用角型コネクタの標準
  • モジュラーの組合せにより自在に設計可能
  • 信号、電源、エア、同軸、イーサネットなど多彩な組み合わせを1つのコネクタに格納
  • レバー嵌合により確実なロック
  • EUROMAP12/62/67/71適合、EN45545規格適合(M,E,EE,Fシリーズ)
  • FA機器・産業用ロボット、鉄道車両・大量輸送、工作機械、エネルギー発電など
  • メタルハウジングによりIP68の防塵・防水性
  • 3~280芯までの豊富なインサート配列で電源・信号用の両方に対応 (5~70A)
  • コンタクト結線は、ねじ止め式、圧着式、半田式の3種類
  • 特殊バックシェルでEMI、RFI 対策強化
  • RJ45、大電流対応、Coaxやサーモカップコンタクト使用などの特殊バージョンも豊富

互換証明書の発行が可能です。弊社までお問合せください。

heavy|mate® - C146 カタログダウンロードheavy|mate ラクラク設置 紹介動画
サブシリーズ

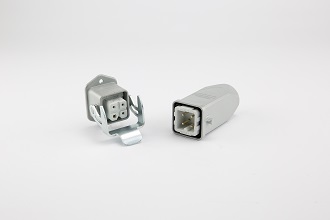

インサート:C146A(小型)

個別品目はこちら

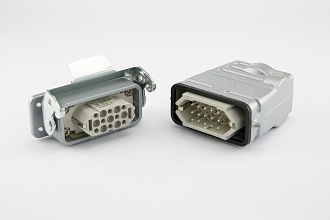

インサート:C146D(高密度)

個別品目はこちら

インサート:C146DD(高密度)

個別品目はこちら

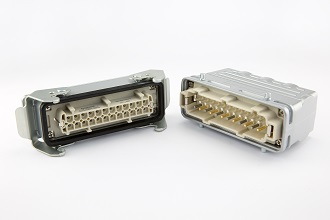

インサート:C146E

個別品目はこちら

インサート:C146EE

個別品目はこちら

インサート: C146E FE/KO
(サーモカップルコンタクト付き)

個別品目はこちら

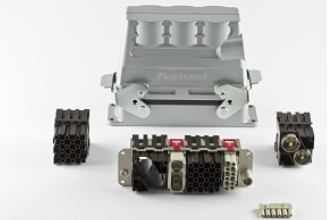

インサート: C146F モジュール型
(業界標準のモジュール型コネクタと互換性あり)

個別品目はこちら

インサート: C146 HSE 高電流型

個別品目はこちら

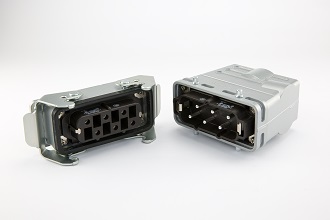

インサート: C146 HvE 高電圧型

個別品目はこちら

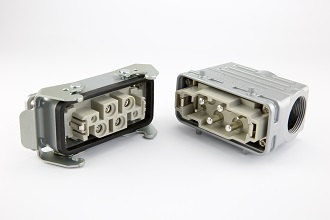

インサート: C146K 電源+信号の複合型

個別品目はこちら

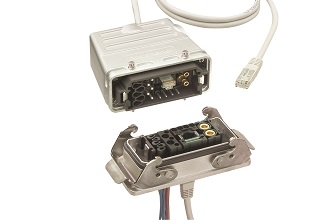

インサート: C146M モジュール型

個別品目はこちら

インサート: C146M エアモジュール型

個別品目はこちら

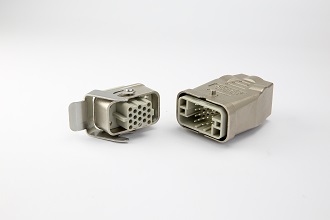

インサート: C146Q コンパクトタイプ

個別品目はこちら

C146 ハウジング

個別品目はこちら

C146 IP68 ハウジング

準備中

C146 EMC ハウジング

個別品目はこちら

C146 アクセサリ

個別品目はこちら

HP掲載以外の製品もございますので、カタログにてご確認ください。

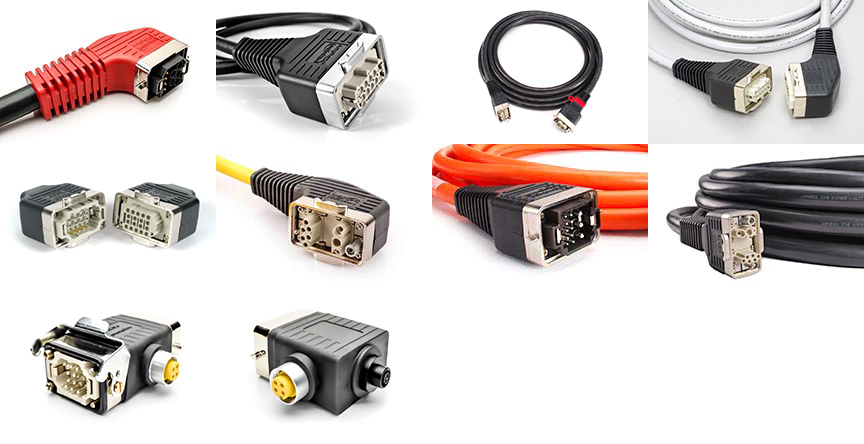

カスタム設計品

カスタム設計品
