GT シリーズ （VG95234規格準拠）
- カタログ
- 圧着
- 半田

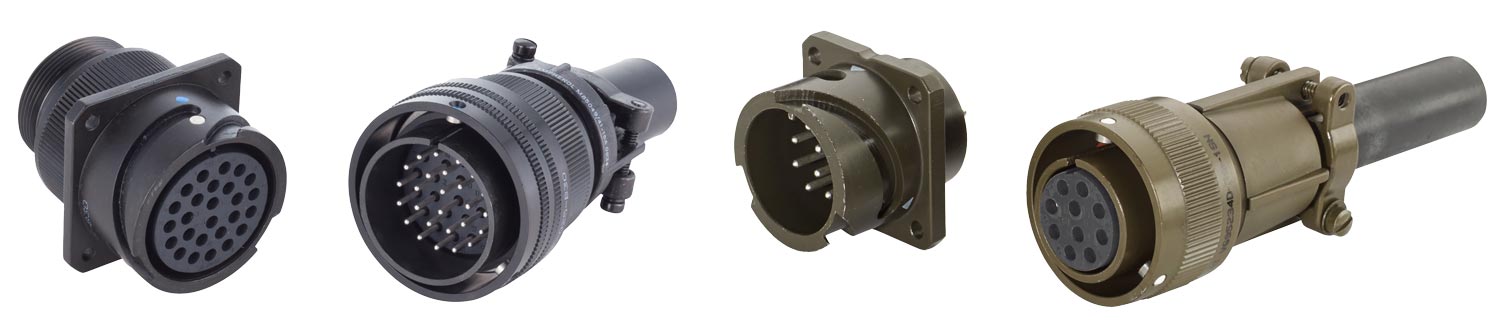

GT シリーズは、ワンタッチで嵌合するヘビーデューティ仕様の丸型コネクタです。もともと防衛装備品用途に設計されたコネクタですが、耐振動、耐衝撃、防水性に優れた特性を活かして、一般産業機器、建設機械などに幅広く用いられており、北米、欧州においては鉄道車両用標準コネクタの地位を確立しています。
本コネクタは欧米の鉄道車両で求められるVG95234規格に準拠しており、電気的性能はMIL-DTL-5015規格に準じています。その他、鉄道案件で要求が多い難燃性や耐振動性の各種規格に適合しています。
特長
- VG95234規格※準拠コネクタ
※VG95234：ドイツの丸型コネクタ規格（欧米の鉄道用丸型コネクタでスタンダードな規格） - Quadraxコンタクト組込で1ペアあたり最大1Gbpsの高速伝送
- リバースバヨネットのワンタッチ嵌合
- カチッという音、感触で、確実に嵌合確認
- MIL-DTL-5015規格の豊富なインサート配列（287種類）
- VG95234規格準拠コネクタとして最も豊富なシェル形状
- 優れた耐衝撃、耐振動性能
- 2000回の嵌合保証
- 圧着タイプと半田タイプの両結線方法に対応
- 嵌合時IP67以上の防水性（10m、48時間）
- 半田タイプのレセプタクル単体防水性能は200kPa以上
- RoHS、カドミウムフリー、低煙・難燃インサートなど環境に配慮したオプション多数
- 金めっきと銀めっきのコンタクトあり
- UL 認定品（No. E115497）
- オプションのRADSOK®コンタクト使用で標準コンタクトよりも電流容量を50％アップ
- 難燃性：
-EN45545-2 HL3（R22&R23）に適合
-NFPA130*に適合
-鉄道車両用材料燃焼性試験に合格（車材燃試24-1097K）
*弊社GT シリーズの低煙・難燃性インサートおよびグロメットは、アメリカの燃焼規格であるNFPA（全米防火協会）のNFPA130 とその引用規格 ASTMを遵守しています。 - 耐振動耐久性：
-JIS E 4031（鉄道車両用品-振動及び衝撃試験方法）台車枠取付け区分2の振動耐久性試験に合格
仕様
| 性能 | 絶縁抵抗 | 5000M Ω以上 @DC500V |
|---|---|---|
| 嵌合耐久性 | 2000回（カップリングナット部） | |
| 耐振動 | 20g, 10 〜2,000Hz @EIA-364-28 Test condition IV | |
| 耐衝撃 | 40g, 6ms 半波正弦波 @EIA-364-27 | |
| 防水性（嵌合時） | IP67 以上（10m、48時間） | |
| 塩水噴霧 | 48時間 | |
| 使用温度範囲 | -55℃〜+125℃ @ 標準インサート（クロロプレンゴム） -50℃〜+200℃ @ 耐熱性インサート（バイトンゴム） -55℃〜+125℃ @ 低煙／難燃性インサート（シリコーンゴム） |
| コンタクトサイズ | 定格電流 （A） |
最大電圧降下 （mV） |
適用電線サイズ （AWG） |
適合電線径φ（mm） （グロメット使用時） |
コンタクトバレル径 （mm） |
||
|---|---|---|---|---|---|---|---|
| 標準コンタクト | RADSOK® | 最小 | 最大 | ||||
| 16S/16 | 13 | - | 49 | 16,18,20 | 1.6 | 3.3 | 1.6 |
| 12 | 23 | 35 | 42 | 12,14 | 2.9 | 4.3 | 2.5 |
| 8 | 46 | 70 | 26 | 8 | 4.2 | 6.5 | 4.6 |
| 4 | 80 | 120 | 23 | 4 | 6.9 | 9.3 | 7.1 |
| 0 | 150 | 250 | 21 | 0 | 10.5 | 14 | 11.5 |
| 2/0 | 185 | - | 19 | 2/0 | * | * | 12.7 |
| 4/0 | 225 | - | 21 | 4/0 | * | * | 16.3 |
*については、弊社までお問合わせください。
