HVRC2P30
- カタログ
- 圧着

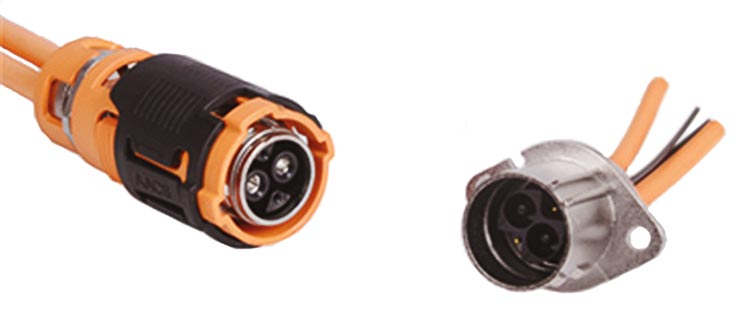

HVRC2P30は、プッシュプル嵌合で作業性に優れた、２芯の高電圧EVコネクタです。定格電圧800V DC、定格電流は最大55A、適用電線サイズ2.5mm²～6mm²に対応しています。
特長
- 定格電圧：800V DC Max.
- 定格電流@85℃：
16A 2.5mm²
40A 4mm²
55A 6mm² - 嵌合方式：プッシュプル嵌合
- 嵌合回数：50 Min.
- 引張強度：≤ 100N
- 使用温度範囲：-40°C ～＋140°C
- 保護等級：IP67, IP6K9K(嵌合時)
IPXXB (非嵌合時) - HVIL（インターロック）機構を内蔵
- 360°EMIシールド
- 複数キーコード（誤嵌合防止）
- コンパクトな設計で省スペース用途に最適
