HVSL800(3芯)

HVSL800(3芯)

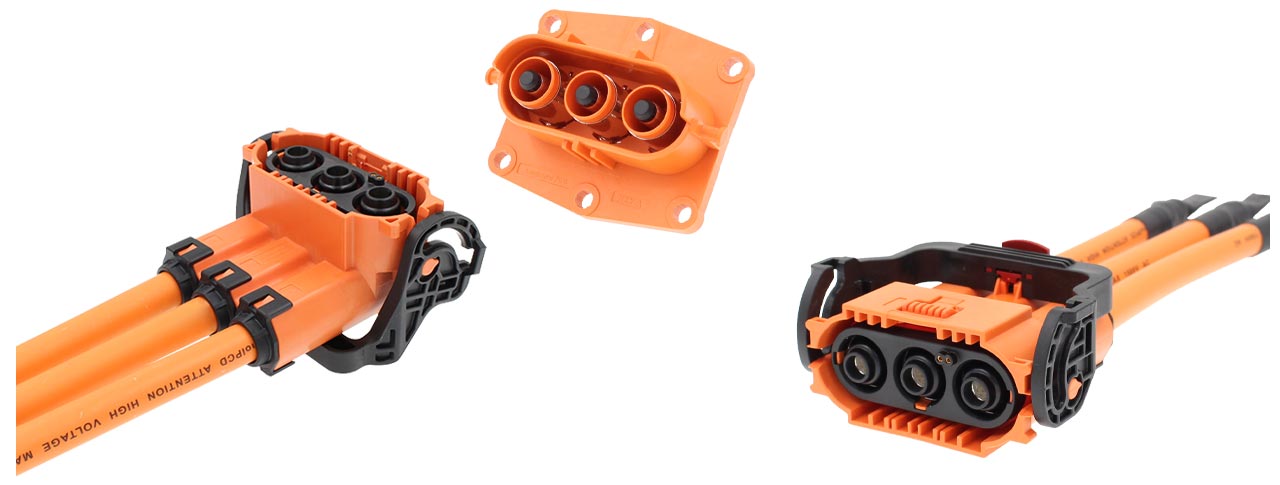

モータ、MCU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、3芯の樹脂製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大180A、適用電線サイズ25mm²~50mm²に対応しています。

HVSL シリーズの一覧はこちら

特長

  • 保護等級:IP67、IP6K9K(嵌合時)
  • タッチプルーフ:IP2XB
  • HVIL(インターロック)機構付きあり
  • 360°EMI シールド
  • キーコード(誤嵌合防止用):A/B
  • 2 重ロック構造(CPA)
  • 参照規格:USCAR-37(USCAR-2)

仕様

  • 嵌合離脱力:< 100N
  • 使用温度範囲:− 40℃~+125℃
  • 定格電圧:1000V DC Max.
  • 嵌合耐久性:50 回
  • 定格電流:120A 25mm²
    150A 35mm²
    180A 50mm²
  • 絶縁抵抗:>200 MΩ
