MDBR シリーズ
- カタログ
- 半田
- PCB

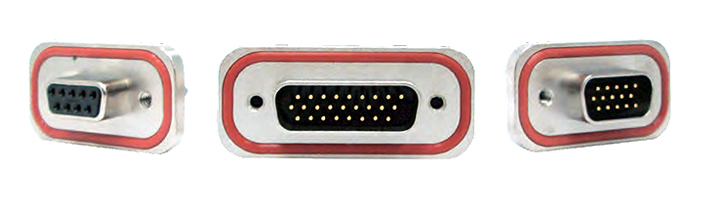

MDBRシリーズは、IP67の防水・防塵性能ならびに、コンパクトで堅牢性に優れたD-Subコネクタです。ダイキャスト製のメタルハウジング、シリコーンゴム製のガスケットとOリングの二重シール構造を採用しており、厳しい環境下での使用に適しています。
9芯、15芯、26芯をラインアップしており、自動車、通信、産業機器、医療機器、防衛用途など、幅広いアプリケーションにおいてお使いいただけます。
仕様
| 定格電流 | Standard Density（スタンダードタイプ）：5A Max. High Density（高密度タイプ）：3A Max. |
|---|---|
| 材質 | シェル：亜鉛ダイカスト、ニッケルめっき インサート：ガラス繊維強化、熱可塑性ナイロン、UL940V-0、黒色 コンタクト：リン青銅、真鍮合金製の切削コンタクト、 ニッケル下地（1.27µm min）に金めっき（0.76µm min） |
| 保護等級 | IP67（IEC60529に準ずる） |
| 使用温度範囲 | －40℃～＋105℃ |
| 接触抵抗 | 20mΩ Max. |
| 絶縁抵抗 | 5000mΩ Min. |
| 嵌合耐久性 | 500回（EIA 364-09に準ずる） |
| 耐電圧 | Standard Density（スタンダードタイプ）：1500V DC High Density（高密度タイプ）：1200V DC |
| 耐振動 | EIA 364-28 Condition V, Letter D, 4.5 Hrs, No Discontinuity > 1µs |
| 耐衝撃 | EIA 364-27 Test Condition A (11ms, 50g, 1/2 Sine), No Discontinuity > 1µs |
| 適合規格 | RoHS |
