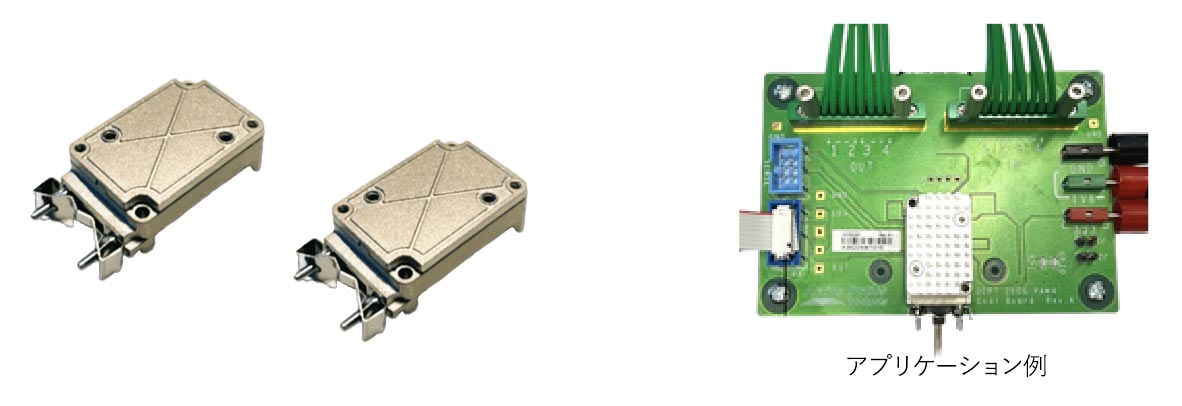

QEPT シリーズ

• カタログ

QEPT シリーズは、最大25Gbps/chの高速通信に対応した全四重通信型の光トランシーバモジュールです。4ch（25Gbps/ch）で構成されており、最大100Gbpsの高密度な光伝送を可能にします。航空宇宙・防衛用途での使用に適しており、優れた耐環境性、高信頼性を備えています。

特長

• 100Gbpsの高速伝送に必要な消費電力は、2W未満
  クロックデータリカバリ（CDR）、トランシーバー最適化、接続監視、チャネル診断、信号状態監視も含め、最小の消費電力で実現できます。
• 200Gbps PAM4に容易にアップグレード可能
  200Gbps PAM4へアップグレードには同フットプリントのコネクタが使用できるため、基板設計を変更することなく次世代の高速伝送へ対応できます。
• 多様な冷却オプション

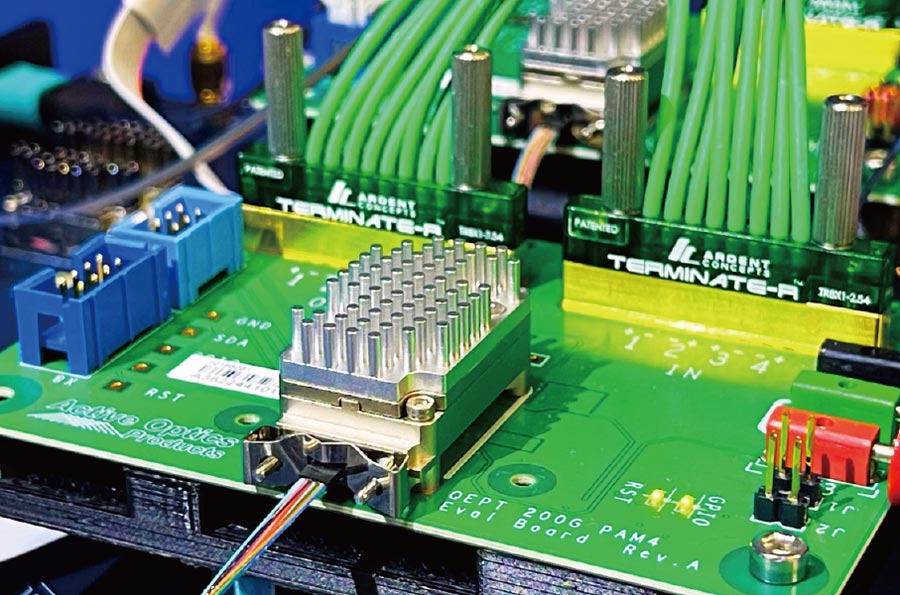

  熱を上向きに放散するヒートシンク方式や、効果的な熱伝送を可能にする様々な冷却板方式、水冷方式など、多様な冷却オプションが適用可能です。
• 市場における最小サイズ
  業界トップクラスのコンパクトサイズで、基板専有面積は僅か500mm²です。基板配線や部品実装の設計自由度が増します。
• ホットプラグ対応　素早い組立て
  ホットプラグに対応します。
  基板への取り付け、光ケーブルの接続は容易で1分で完了できます。
  100Gbps/4chを最大70mまで対応します。
• 航空宇宙グレード
  MIL-STD-883 耐衝撃試験、耐振動試験をクリア

仕様

• 超小型設計（QSFP28の約1/2サイズ）
• 29×18×8mm（基板専有面積：500mm²）
• 4-channel（25Gbps/ch）
• 動作温度範囲：-40℃～＋85℃
• 標準のMTフェルールの光インターフェース
• メザニン接続に対応
• 基板実装用のスクリューロック付き
• I2C制御と診断機能
• データ転送レート：1.25Gbps～28Gbps
• フラップトップ型デザイン
• バイパスモード機能付きCDR
• 設定可能なイコライザ
• 設定可能な出力信号強度とエンファシス

電気特性：

• 供給電圧：3.3V、1.8V
• BER：< 10^-12 @25.78125Gbps
• 光送信 4ch＋光受信 4ch、光送信8ch、光受信8chをサポート
• 消費電力：1.6W typ.
• E/O変換：850nm VCSELレーザ
• O/E変換：PIN型ダイオード

材質：

• 電気インターフェース：メザニン型コネクタ
• 光インターフェース：標準のMTフェルール

環境特性：

• RoHS 6/6準拠
• 動作温度範囲：-40℃～＋85℃
• コンフォーマルコーティングも提供可（オプション）

適合プロトコル：

• 100GBASE-SR4
• EDR InfiniBand
• 8G/16G/32G FiberChannel
• 40GBASE-SR4
• SFF 8636 Management Interface

QEPTシリーズ（100 Gbpsタイプ）のご紹介
