R-VPX シリーズ
- カタログ
- プレスフィット

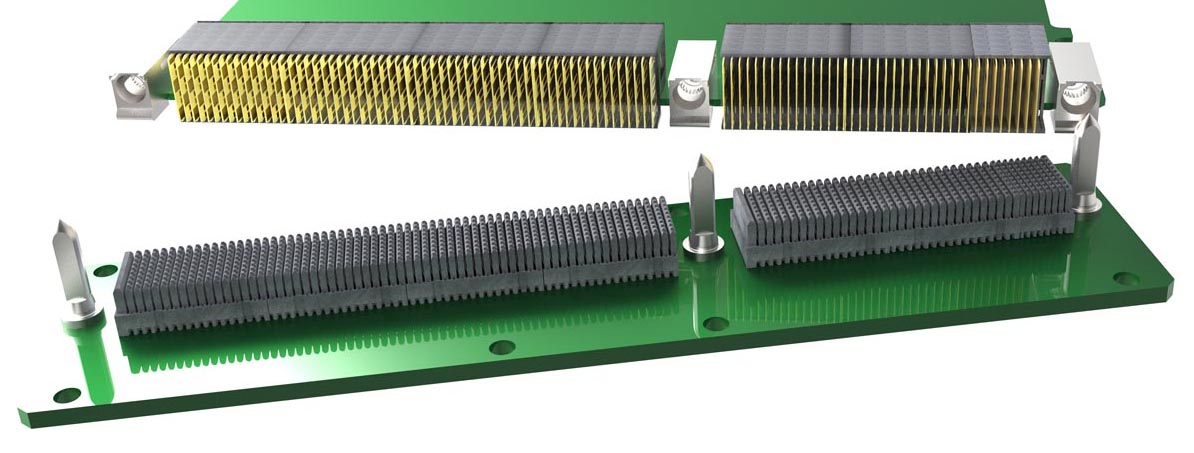

R-VPX シリーズは、VITA46規格準拠の高速伝送コネクタで、堅牢性がありながらCOTS品(民生品の軍事利用)としての入手性とコストを兼ね備えています。軽量な構造が自由度の高い設計を可能とし、VITA47とVITA72で規定されている耐環境、安全性、品質試験もクリアしています。VITA46で規定されている10Gbpsを上回るデータ伝送により、民間航空機、防衛航空機、C4ISR、地上電子戦システム、衛星通信システム、ミサイル防衛、宇宙向けシステムなどの厳しい環境で高信頼性の高速データ伝送を要求される用途に最適です。
16Gbps対応のエボリューションモデル、32Gbps対応のエボリューション2モデル（VITA46.3準拠）もご用意しております。小型化したプレスフィットピンにより、高速周波特性が向上するだけでなく、より高密度なパターン配線を可能にします。
アンフェノールは、宇宙機器向けに最適なVITA78規格のSpaceVPXコネクタも提供可能です。低アウトガス、ならびに重大な故障に繋がる錫ウィスカーを抑制した仕様が宇宙用途において高い信頼性を発揮します。
特長
- TE製RT2/RT2Rと相互嵌合を保証（クロスリファレンスはこちら）
- Open VPXのVITA46に準拠
- VITA46規格コネクタと互換
- VITA47、VITA72を超える耐環境性
- VITA72の耐振動試験の要求事項をクリア（R-VPX VITA72の試験レポート）
- VITA46を上回る高速伝送（10Gbps以上）
- 高速モデル（エボリューション（+16Gbps）、エボリューション2（+32Gbps））
- 軽量性に優れた、モジュラー式のCOTS品
- 低嵌合力（競合他社に比べ約25％低減）
- コンタクト先端の保護構造により座屈事故の無いバックプレーンモジュール
- 高信頼性の4点接触構造
- 20.3mmピッチのカードスロットに対応
- 最大で、140信号／25.4mm
- 定格電流:1.5A

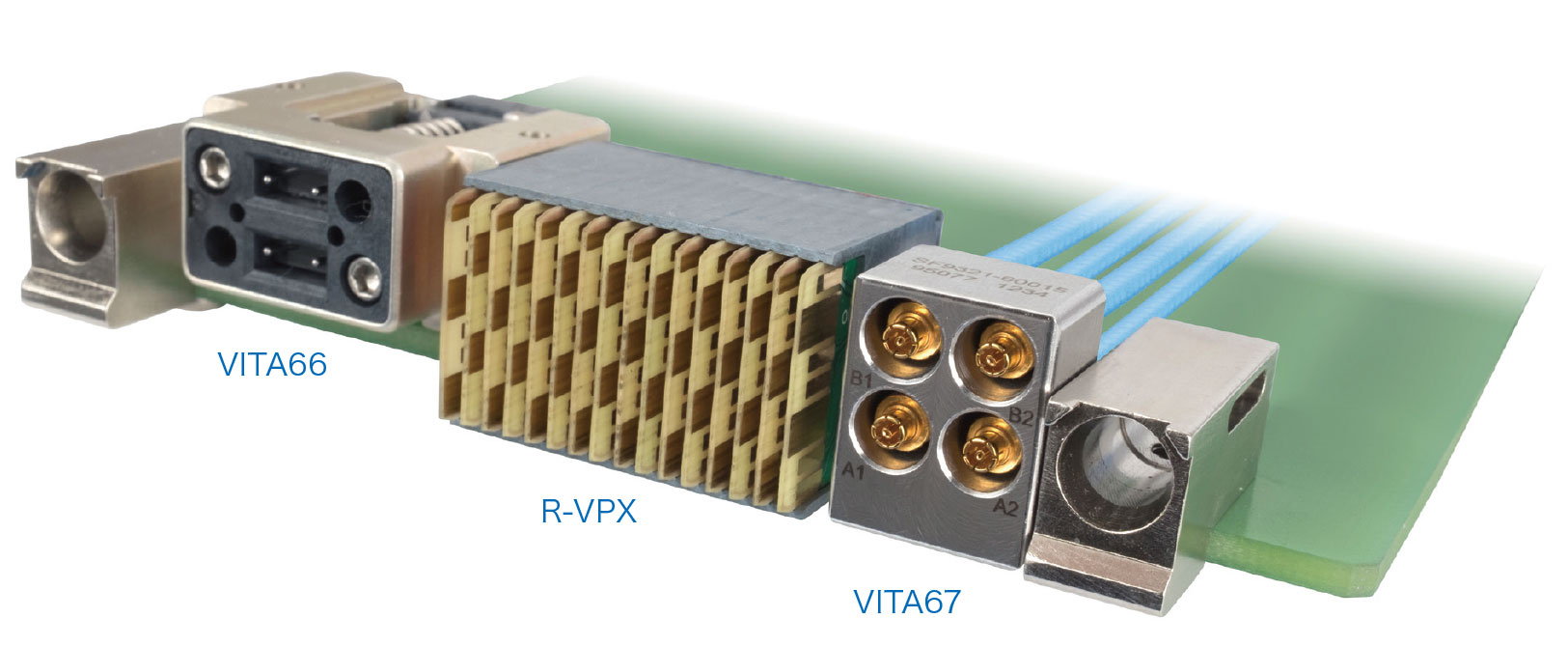

- R-VPXコネクタ、VITA67（同軸コネクタ）、VITA66（光コネクタ）を基板端に並べて使用可能
対応プロトコル
- 1000BASE-KX
- 10GBASE-KX4
- 40GBASE-KR4
- 100GBASE-KR4（エボリューション2.0が対応）
- InfiniBand SDR, DDR, and QDR
- PCIe Gen 1, 2, and 3
- PCIe Gen 4（エボリューション1.0、2.0が対応）
- PCIe Gen 5（エボリューション2.0が対応）
- Serial RapidIO 2.5, 3.125, 5, and 6.25 Gbaud
- Serial RapidIO 12.5 Gbaud（エボリューション1.0、2.0が対応）
- Serial RapidIO 25 Gbaud（エボリューション2.0が対応）
