アンフェ PD
- カタログ
- 圧着

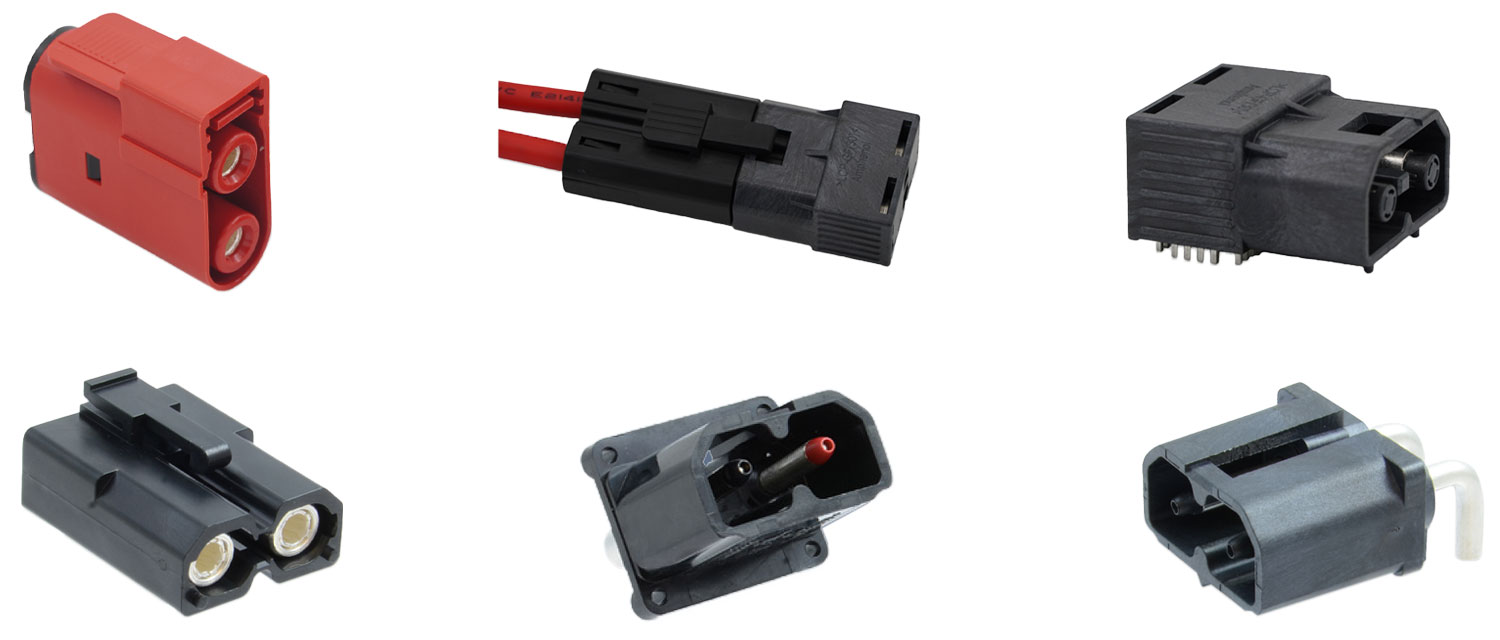

アンフェPDは、最大120A、1500V DCに対応した小型大電流コネクタです。同サイズのコネクタと比較して温度上昇が低く、高電圧直流給電(HVDC)データセンターのサーバーやストレージの電源用に最適です。
安価ながら頑強かつ軽量なモールド一体型のハウジングを採用しており、外観色は黒とグレーの2種類をラインアップしています。RoHS、UL認証に対応しており、IECのタッチプルーフ規格に適合しています。
-40℃～＋125℃の幅広い温度環境下で使用可能で、圧着、半田、ボルト止めなど幅広い結線タイプに対応します。また、カスタムのケーブルアセンブリも提供可能です。
特長
- RADSOK®コンタクト使用の小型大電流対応コネクタ
- 定格電流：55A～120A
- 定格電圧：250V DC～1500V DC
- 適用電線サイズ：12AWG～4AWG
- ローコスト設計で工具を使わず片手で着脱可能
- RoHS適合、UL認証、IECタッチプルーフ規格に適合
- 低背、小型タイプあり（150A Max.＠500V DC）
- クイック嵌合を容易にするラッチ付きタイプあり（120A Max.＠500V DC）
用途
- 高電圧直流給電(HVDC)データセンターのサーバーやストレージの電源用
- コンピュータ機器、医療機器、FAシステム等
製品ラインアップ
| 製品タイプ | 外観写真 | 定格電流 | アプリケーション例 |
|---|---|---|---|
| ストレート基板タイプ |  |
～69A （※カスタム品はさらに高電流対応） |
 |
| 90°基板タイプ |  |
～69A （※カスタム品はさらに高電流対応） |
 |
| コネクタ （ボルト止め） |
 |
55~120A |  |
| ケーブルアセンブリ |  |
55~120A |  |
