標準LCコネクタを内蔵した防水プッシュプル

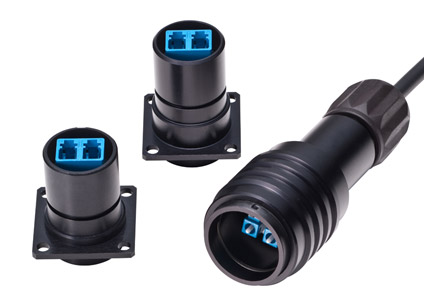

ECTA Fiber は、耐環境型プッシュプル構造のシェルに、標準LCコネクタと標準LCアダプタを内蔵した、防水光コネクタです。
本コネクタの際立った特長は、ワンタッチで着脱できるプッシュプルに、スクーププルーフ構造の設計をあわせ持つことです。
これにより、プラグ側の光端面の損傷を気にすることなくブラインドメイトも可能となるため、現場におけるスピーディな設置作業を可能にします。

  • 光接続には、標準LCコネクタを採用しています。
    標準のLCコネクタとLCアダプタを使っており、レセプタクル側の内部結線は簡単に交換することができます。
  • スクーププルーフ構造により光端面が保護されています。
    設置現場は何かと慌ただしいもの。作業中に、万一プラグ側の光端面を損傷させたら、ケーブルの交換は容易ではありません。 ECTA Fiber は、嵌合時に光端面がレセプタクルの先端部に当たらない設計となっているため多少の乱雑な取り扱いも可能。スピーディな設置作業を可能にします。
  • ワンプッシュで素早く確実に嵌合、IP67の防水性を保証します。
    プッシュプルで、クリック感とともに素早く着脱できるうえに、IP67の防水性を確保します。
  • 屋外の厳しい環境に対応でき、テーピングを容易にするクビ長タイプのレセプタクルシェルもご用意。
    黒色クロムめっきにより塩水噴霧1000時間をクリアします。レセプタクルシェルは、防水テープを巻きやすくしたロングタイプもあります。

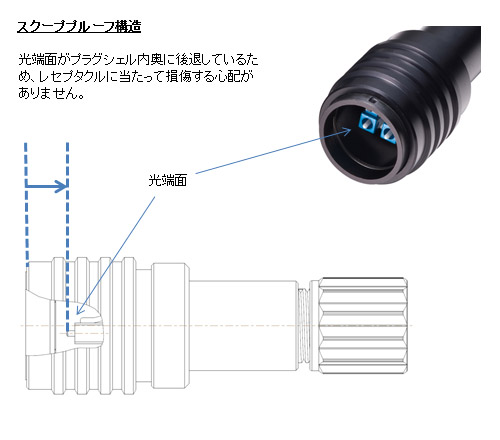

スクーププルーフ構造 ECTA Fiber、高信頼性の防水光コネクタ

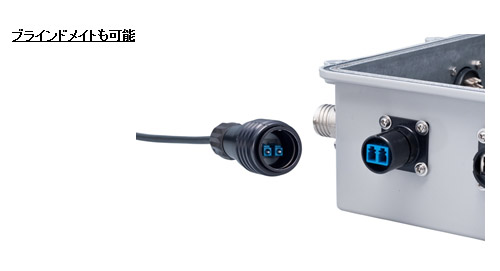

ブラインドメイトも可能 ECTA Fiber、高信頼性の防水光コネクタ

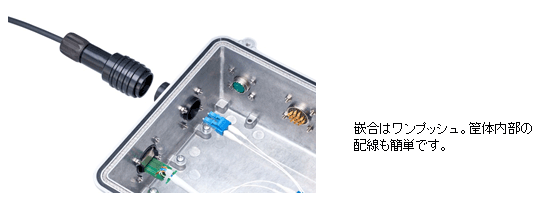

嵌合はワンプッシュ ECTA Fiber、高信頼性の防水光コネクタ

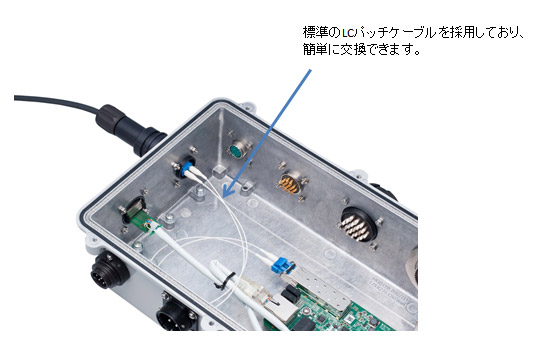

LCパッチケーブル採用 ECTA Fiber、高信頼性の防水光コネクタ

外観寸法

(mm)

プラグ

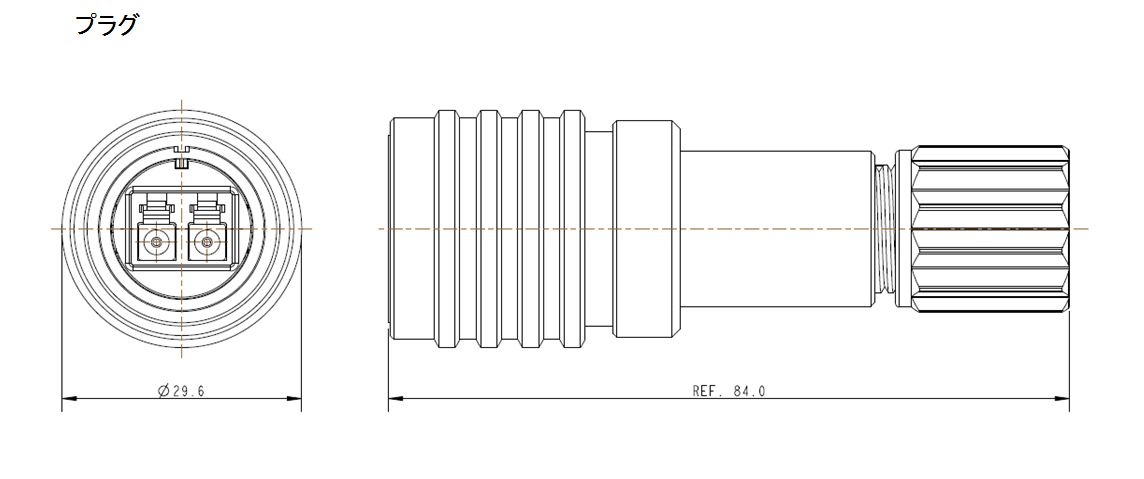

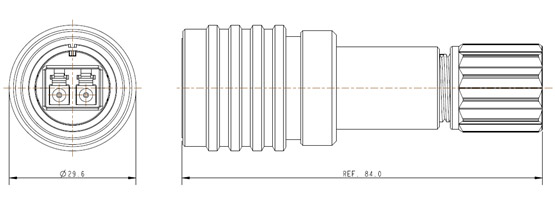

プラグ外観寸法 ECTA Fiber、高信頼性の防水光コネクタ

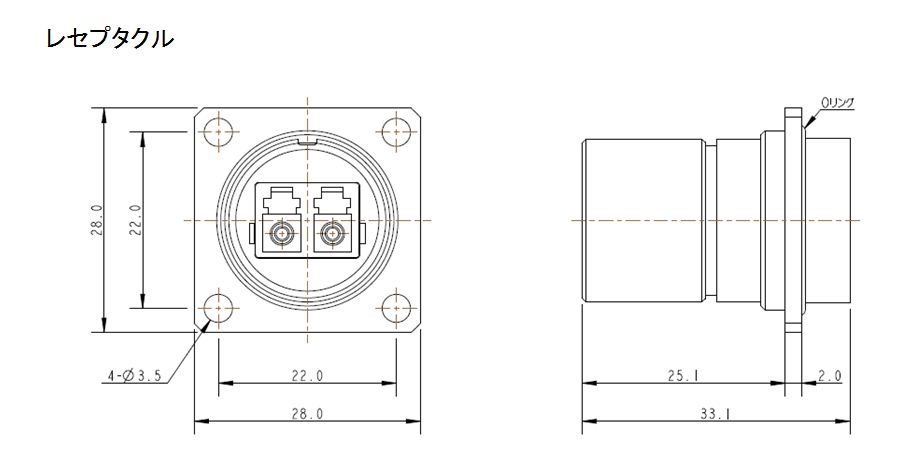

レセプタクル

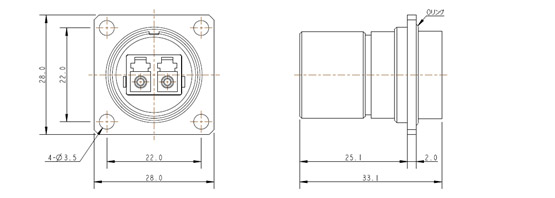

レセプタクル外観寸法 ECTA Fiber、高信頼性の防水光コネクタ

仕様

挿入損失: 0.4dB Max.(シングルモード)
反射減衰量: 40dB以上(シングルモード)
動作温度: -40℃~+85℃
繰り返し動作: 100回
ケーブル引張り力: 200N
塩水噴霧: 1000時間
防水性: IP67(嵌合時)

アプリケーション

  • 屋外携帯基地局
  • 屋外監視装置
  • 屋外通信機器
  • 工場内光配線

※ 本コネクタは受注生産品です。製品に関するお問合せは、こちらから。
