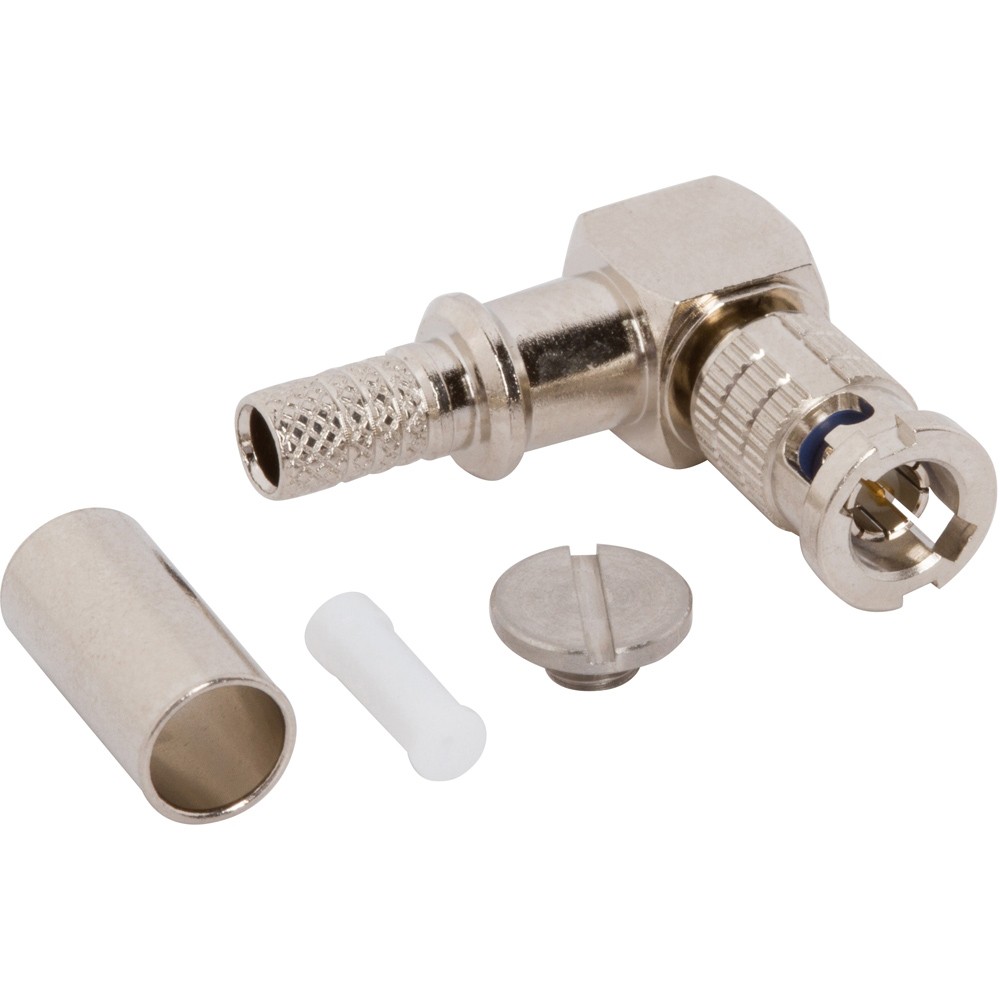

12G-SDI対応 HD-BNC ライトアングルプラグ Belden 4855R&1855Aケーブル用

品番 034-1118-12G 1個から出荷可短納期

034-1118-12G

12G-SDI HD-BNCの特長

  • 4K、8K放送用機器向けの超小型HD-BNC
  • 通常BNCよりも4倍高密度な実装が可能なため、8K I/O(12G-SDI対応BNC X 4個)1系統のスペースに、4系統(12G-SDI対応HD-BNC X 16個)の配置が可能
  • 12G-SDI規格に対応し最大伝送速度12Gbps
  • 12G-SDI用に開発された軽量・省スペースの業界標準&高性能Beldenケーブルに適合
  • 基板エッジマウント、ライトアングル、IP67防水タイプなど業界最多ラインナップ
データシート 3D CADデータ3D CADデータ お問合せ

本HP掲載のデータシートは参考図となります。また、3Dデータは形状確認用となります。
ご検討の際には弊社営業にお問い合わせの上、最新図面にてご確認ください。

仕様

(12G-SDI HD-BNCシリーズの一般的特性です。個別製品の仕様は、本ページ掲載のデータシートをご参照ください。)

電気特性
インピーダンス 75Ω
周波数 DC-18GHz
リターンロス ≥15dB@DC-12GHz
耐電圧 1000 V RMS
絶縁抵抗 10000 MΩ
接触抵抗 中心導体 ≤5mΩ
外部導体 ≤2.5mΩ
機械特性
嵌合方式 2点式バヨネットカップリング
嵌合回数 500回
結線方法 圧着
組立工具 CTL-17
環境特性
使用温度範囲 -65°C ~ +165 °C
RoHS対応 Exemption No.6cに適合
