LightABLE シリーズ、防衛装備品向け光モジュール

LightABLE シリーズ、防衛装備品向け光モジュール

近年の防衛通信システムは、大容量化、高速化の一途をたどっており、それに伴い光ファイバの需要が急速に拡大しています。光伝送装置に不可欠な光電変換器は、航空機や車両搭載用として小型化、高密度化と同時に、厳しい使用環境における安定した性能が求められます。

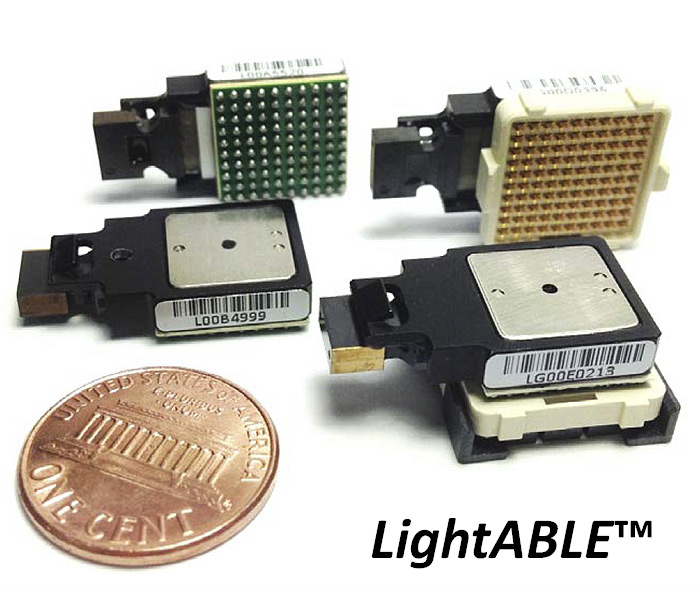

LightABLE シリーズ(*1)は、光インターフェイスにMTフェルールを採用、さらに基板に直接実装できるため、光電変換の小型化、高密度化、低背化を実現しています。また防衛用途の厳しい環境に耐えうる、MIL-STD-883規格適合の耐衝撃・耐振動性能、-40℃~+100℃(*2)の極めて広い使用温度範囲を保証しており、最先端の航空機や車両搭載システムに安心してお使いいただけます。

1000/10G/25G/40G/100G Ethernetに対応しており、24芯MTフェルールを備えたLightABLE LL(12TRX)は1モジュールで100G Ethernetを実現できます。

F-15、F-35、SH60、無人偵察機、 艦載火器管制レーダ、哨戒ヘリコプターなど、数多くの航空宇宙、防衛プログラムで採用されています。

(*1)LightABLE シリーズは米国Reflex Photonics社の製品で、アンフェノールジャパンが航空宇宙・防衛市場向けに販売及び技術サポートを行っております。
(*2)LightABLE LL(28Gbpsタイプ)は、-40℃~+85℃で使用可能

LightABLE LM(12.5 Gbpsタイプ)

LightABLE
  • 低背設計:モジュール高さ5mm以下
  • 受光感度:-12dBm
  • 伝送速度:12.5Gbps/ch(動作温度: –40ºC~+100ºC)
  • BER:10–15
  • 耐振動・耐衝撃性能:MIL-STD-883規格に適合
  • 基板実装方法:BGA半田接続、プラガブルタイプ(無半田着脱式)から選択可
  • 1000/10G/25G/40G/100G Ethernet 対応
  • 製品ラインアップ:
    SR12:12ch光送信モジュール又は12ch光受信モジュール
    SR4:4ch光送信モジュール+4ch光受信モジュール
LightABLE LM(12.5 Gbpsタイプ) 和文カタログダウンロード

LightABLE LL(12.5 Gbpsタイプ)

  • 低背設計:高さ6mm以下(モジュール+インターポーザ)
  • 受光感度:-12dBmあるいは-9dBm
  • 伝送速度:12.5Gbps/ch(動作温度: –40ºC~+100ºC)
  • BER:10–15
  • 耐振動・耐衝撃性能:MIL-STD-883規格に適合
  • 基板実装方法:LGAインターポーザ
  • 1000/10G/25G/40G/100G Ethernet 対応
  • 製品ラインアップ:
    4TRX:4ch光送信モジュール+4ch光受信モジュール
    12TX/12RX:12ch光送信モジュール又は12ch光受信モジュール
    12TRX:12ch光送信モジュール+12ch光受信モジュールNEW
LightABLE LL(12.5 Gbpsタイプ) カタログダウンロード

LightABLE LL(28 Gbpsタイプ)

  • 低背設計:高さ4.5mm以下(モジュール+インターポーザ)
  • 受光感度:-9dBm
  • 伝送速度:28 Gbps/ch(動作温度: –40ºC~+85ºC)
  • BER:10–12
  • 耐振動・耐衝撃性能:MIL-STD-883規格に適合
  • 基板実装方法:LGAインターポーザ
  • 1000/10G/25G/40G/100G Ethernet 対応
  • 製品ラインアップ:
    4TRX:4ch光送信モジュール+4ch光受信モジュールNEW
LightABLE LL(28 Gbpsタイプ) カタログダウンロード

MIL-STD-883E による
LightABLE振動試験

MicroClipの取付け手順
(ドエルピンアッシー用)

MicroClipの取付け手順
(ガイドピン用)

光通信のトータルコーディネート

機器の軽量化、小型化等の要求により光ファイバケーブルに要求される技術も高度化し、機器内の限られたスペースに配線できるカスタマイズのニーズが高まっています。弊社では、過酷な環境やお客様のニーズを満たす光ケーブルアセンブリをご提供しております。

お客様の開発機器の仕様にマッチしたコネクタ、光ファイバーケーブル、光モジュールを選定し、機器インターフェースから光トランシーバに至るトータルソリューションをCADモデルで提案させていただきます。 LightABLEを使ったソリューションはお客様の設計自由度を格段に向上させます。
