MIL-T-81714 シリーズI ジャンクションモジュール

MIL-T-81714 シリーズI ジャンクションモジュール

ターミナルジャンクションは、プラグ/レセプタクル式のコネクタとは異なり、1つのモジュールに2本のワイヤを挿入することで電気的接続を取ります。ワイヤサイズ,ワイヤ本数,接続組み合わせなどに応じて、モジュールを使い分けます。

アンフェノールのターミナルジャンクションは、高信頼M39029コンタクトを使用。メタル製リテンションクリップを使用しているため、頻繁な抜き差しにも優れた耐久性を示し、クリック感も良好です。

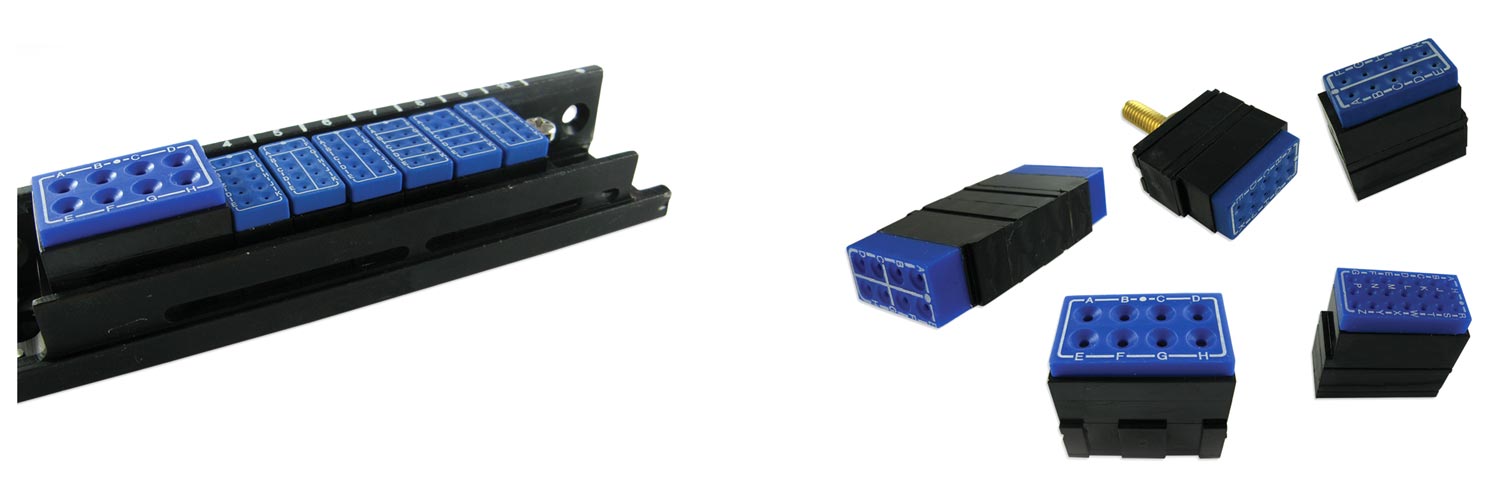

また、モジュール内に抵抗,キャパシタ,ダイオードなどの電子部品を内蔵したタイプや、接地が容易なグラウンドモジュールもあります。 これらモジュールを専用トラックに一列に並べて配置するので、配線をすっきりとまとめることができます。 機体,車両,シェルターなど、あらゆる配線敷設にお役立ていただけます。

MIL-T-81714シリーズI は、M39029/1 ピンコンタクトをワイヤ(AWG12~26)に圧着して使用することのできるターミナルジャンクションモジュールです。 ほぼすべての製品をMIL型番にて供給できますが、弊社オリジナル品として、抵抗、キャパシタ、ダイオードなどの電子部品を内蔵したタイプも準備いたしました。
詳しくは、カタログをご覧ください。

特長

  • M39029/1コンタクトを使用
  • ソケット・バスバーの内蔵化により、電気的にも機械的にも長寿命化を実現
  • ステンレス鋼製リテンションクリップを採用し、電気性能を最大化
  • 分離型ソケット構造のため、ピンの接触面積を最大限に確保
  • 5種類の標準サイズ(適合電源サイズ AWG12~26)
  • 高密度モジュール(サイズ・性能両面で、MIL-T-81714/17規格に適合)
  • フィードバックモジュール(多様なブッシングを取り揃えた軽量のジャンクションシステム)
  • ディストリビューションモジュール(配電盤アプリケーション向けに多様なコンタクト組合せをご提供)
  • グラウンドモジュール(中央留めとフランジタイプをご用意)
  • 電気モジュール(M81714/62要求に対応し、ダイオード、抵抗、キャパシタ、ヒューズを内蔵)
  • ボードマウントピンモジュール(プリント基板に直接マウントする半田ピン)
MIL-T-81714 シリーズI ジャンクションモジュール カタログ

フィードバックタイプ / フィードスルータイプ

グラウンドモジュールタイプ

電子部品内蔵タイプ

インラインワイヤスプライス

モジュール専用トラックガイド
