ATHP QL
- カタログ
- 圧着

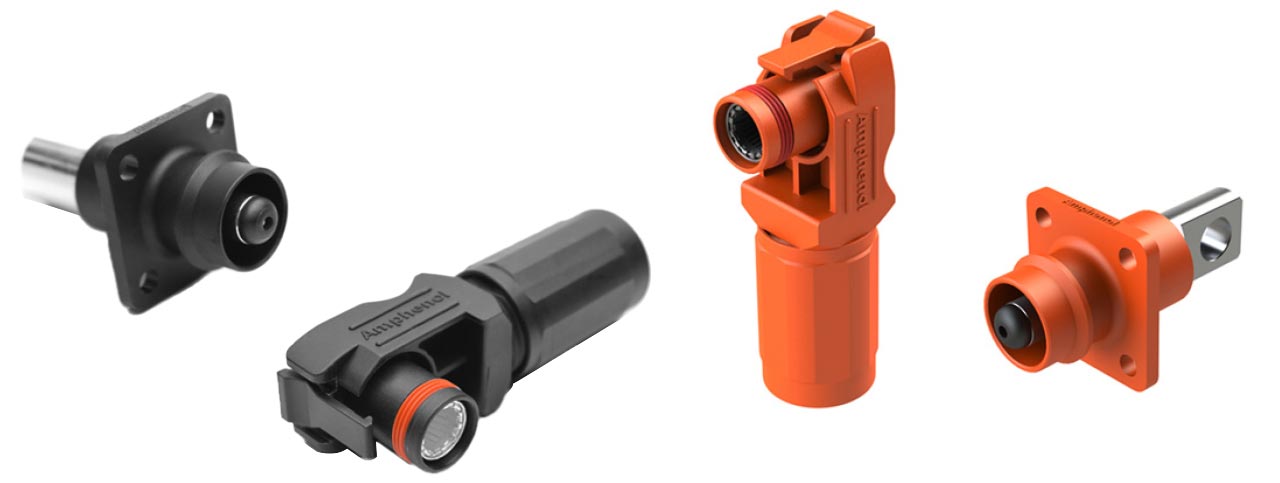

ATHP QLは、最大180Aの大電流をワンタッチで接続できる樹脂製の防水ラグ端子です。前方側のラッチ構造により、あらゆる角度からの嵌合が可能になり、ブラインドメイト、スペース制限の厳しい用途に最適化された設計です。
組立てが容易で、コストパフォーマンスに優れており、エアコン、電気ヒーター、AC/DCコンバータ、バッテリー充電機器などに最適です。ATHP QLは、最大15.2mmの電線サイズ、IP67の防水性に対応しており、ハウジングは黒とオレンジ色をラインアップしています。
特長
- 定格電圧：1000V AC/DC
- 定格電流：130A 35ｍｍ（10.7～11.7mm）
180A 50ｍｍ（14.2～15.2mm） - 接触抵抗：<0.3mΩ
- 使用温度範囲：-55°C ～ + 125°C
- 嵌合耐久性：50回
- 防水性：IP67（嵌合時）
- ブラインドメイト設計
- コンパクトで、クイック嵌合を実現する構造
