ATV シリーズ
- カタログ
- 圧着

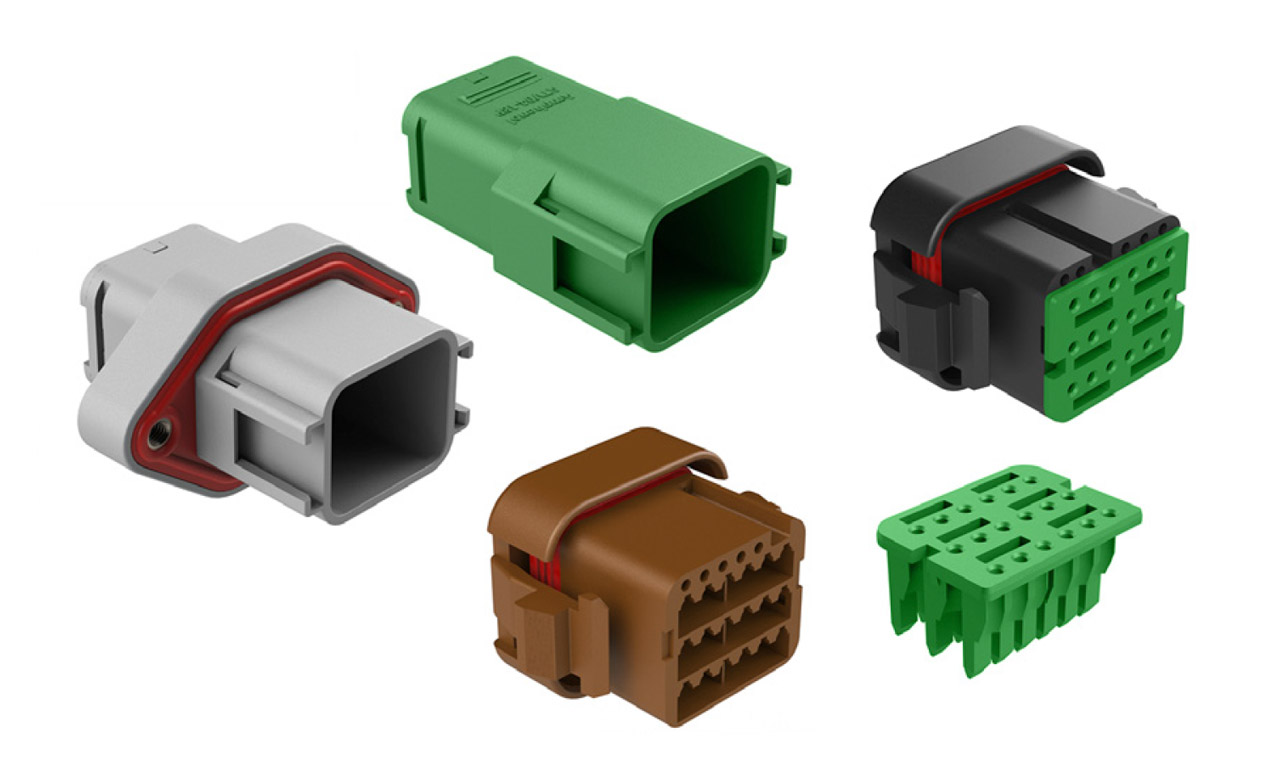

ATV シリーズは、実績のあるAT シリーズの進化型で、フランジ部にシーリング機能をもたせたコンパクトな18芯コネクタです。耐久性のある熱可塑性樹脂製ハウジングは、それ自体がコンタクトをシーリングする構造になっているため、個々のワイヤーをシーリングするグロメットは必要ありません。また、一体型インターフェイシャルシールがコネクタ嵌合時の防水性を確保し、IP68を保証します。
より防水性を強化した二重シールタイプもラインアップしております。
ATV シリーズは、建設機械やオフロード車、船舶用途、産業機器、農業機械など、過酷な環境下での使用に最適です。
ATV シリーズの派生品として、バスバー内蔵のジョイント用防水コネクタ、 HYPERBUSS ATV シリーズもございます。
特長
- 18芯のコンタクト配列
- 定格電流：13A
- 適用電線サイズ：14 〜20AWG（コンタクトサイズ#16）
- フランジマウント又はインライン取付けが可能
- 一体型ラッチ嵌合
- 保護等級：IP68
- 誤嵌合防止キー（A、B、C、D で設定可能）
- 二重のインターフェイシャルシールタイプもご用意
- コンタクトはAT シリーズと共通
- バスバー内蔵のジョイント用防水コネクタ、HYPERBUSS シリーズあり
