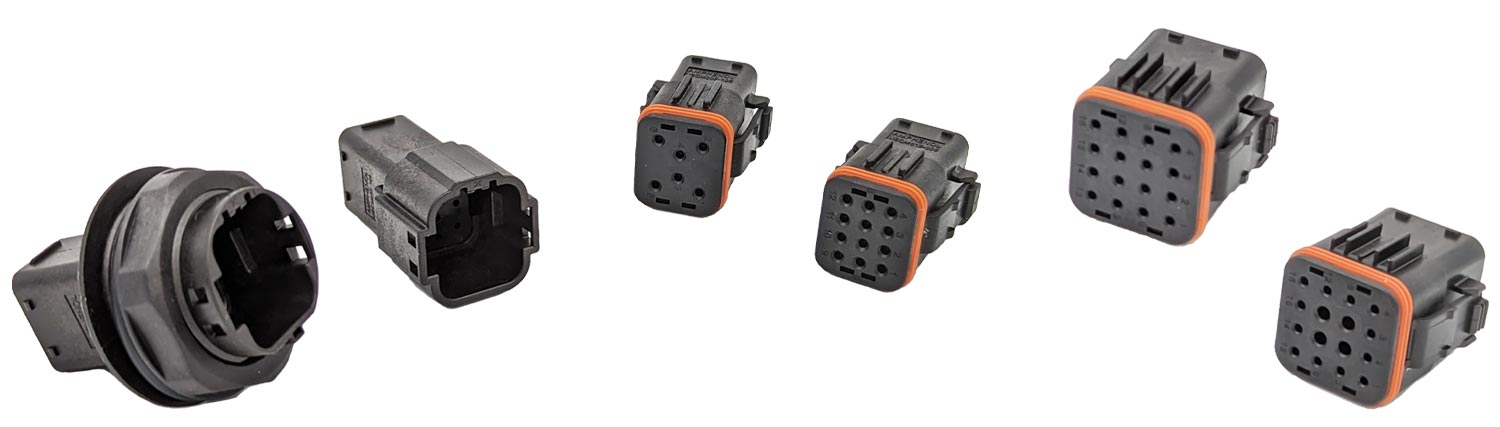

USCM シリーズ

USCM シリーズ

USCM シリーズは、ヘビーデューティ用途に最適化された耐振動性、防水性に優れた角型コネクタです。過酷な屋外環境下での長期使用に適しており、商用車両、オフロード車、建設機械、農業機械などにおいて、電気的性能、機械的性能を最大限に発揮します。車両、産業機器向けに、高信頼の信号ならびに電源供給に対応します。

IP67、IP68、Ip6K9Kの防水性、48Kpaの高気密性（嵌合時）を満足しており、SAE J2030_201506などの規格に基づいた耐振動性能を備えています。また、熱可塑性樹脂製ハウジング、シリコーンゴム製のシーリング材、プレスコンタクトを採用しておりますので、高性能、高耐久ながら、リーズナブルな価格帯で提供します。

特長

  • 定格電流：最大13A＠#16コンタクト、最大30A＠#12コンタクト
  • 定格電圧：48V AC/DC、最大250V AC/DC（高電圧仕様の場合）
  • プラグ単体での防水シーリング構造
  • 芯数：2～25芯
  • 誤嵌合防止キー：X/Y/Z/Yの4種類のキーオプション
  • コンタクトサイズ：#12、#16
  • 嵌合耐久性：200回 Min.（プレスコンタクト使用）
  • 適用電線サイズ：12～24AWG（0.35mm² ～4.0mm²）
  • レセプタクル、中継タイプ、バックシェル付きタイプをラインアップ
  • 信号と電源の複合アレンジあり

仕様

定格電流 最大13A＠#16コンタクト
最大30A＠#12コンタクト
定格電圧 48V AC/DC
最大250V AC/DC（高電圧仕様の場合）
適用電線サイズ 12～24AWG（0.35mm² ～4.0mm² ）
絶縁体の外径範囲：
＃16：φ1.2mm～2.4mm
＃12：φ1.5mm～3.7mm
使用温度範囲 -55℃～＋125℃
嵌合耐久性 200回 Min.
防水性 IP67、IP68（1M/24時間）、IP6K9K
難燃性 UL 94 V-O
耐電圧 1500V AC（60 sec）
熱衝撃 -55℃～＋125℃、20サイクル
耐衝撃性 3 軸双方向に 50G ピーク/11msの衝撃を加え、電気的遮断がないこと
耐振動性 SAE J2030_201506、GB/T 28046.3 4.2.1.6.に準ずる
塩水噴霧 96時間
気密性 48kPa（15秒）を加え、エアリークがないこと
耐温度 1008時間＠125℃
絶縁抵抗　＞100MΩ
耐湿性 IEC60068-2-78に準ずる、RH90-95%、40°C、504 時間
絶縁抵抗　＞100MΩ
耐湿性（定常状態） QC/T-1067.1に準ずる、10サイクル
絶縁抵抗　＞100MΩ

材質

ハウジング 熱可塑性樹脂、ガラス繊維強化ポリアミド（PA）
シーリング部 シリコーンゴム
保護カバー PBT＋GF
セカンダリーロック 熱可塑性樹脂、ガラス繊維強化ポリアミド（PA）
コンタクト 銅合金&ステンレススチール
ニッケルめっきまたは金フラッシュめっき
USCM シリーズ カタログ
