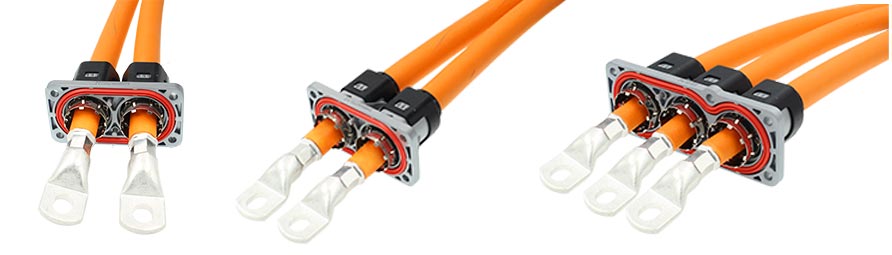

HVPT M
- カタログ
- 圧着
HVPT Mは高電圧ケーブルに丸端子を結線し、強固なハウジングとシールド処理で保護した防水シールドケーブルグランドです。
従来品の樹脂製HVPTと異なり、メタル製ハウジングを採用することで、より堅牢性を強化しています。
定格電圧1000V DC、360°EMIシールド、IP67、IP6K9Kの防水性などの特長を有しており、適用電線サイズ70mm²～150mm²に対応しています。
特長
- 定格電圧 1000VDC
- メタル製ハウジングを採用
- 耐環境性を備えた高電圧対応グランド
- 軽量で省施工を実現した最適設計
- 芯数：2、3芯
- 保護等級：IP67、IP6K9K（嵌合時）
- 複数キーコード（誤嵌合防止）
- 360°EMIシールド
- 適用電線サイズ：
70㎜²
95㎜²
120㎜²
150㎜² - 結線：圧着
- 使用温度：-40°C～＋125°C
