HVSL800(2芯)

• カタログ

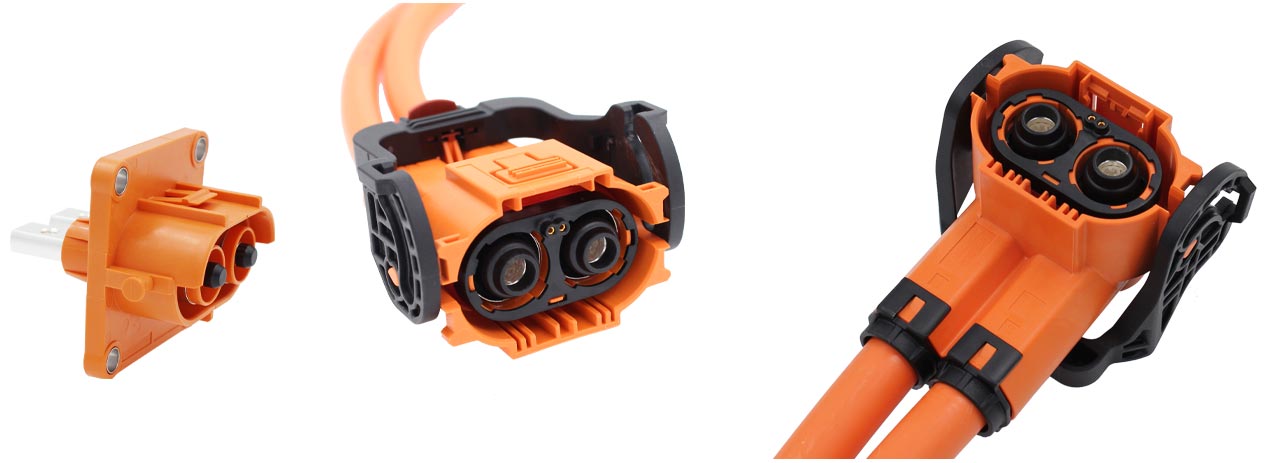

モータ、MCU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯の樹脂製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大180A、適用電線サイズ25mm²～50mm²に対応しています。

HVSL シリーズの一覧はこちら

特長

• 保護等級：IP67、IP6K9K（嵌合時）
• タッチプルーフ：IP2XB
• HVIL（インターロック）機構付きあり
• 360°EMI シールド
• キーコード（誤嵌合防止用）：A/B/C
• 2 重ロック構造（CPA）
• 参照規格：USCAR-37（USCAR-2）

仕様

• 嵌合離脱力：< 100N
• 使用温度範囲：− 40℃～＋125℃
• 定格電圧：1000V DC Max.
• 嵌合耐久性：50 回
• 定格電流：120A　25mm²
  150A　35mm²
  180A　50mm²
• 絶縁抵抗：>200 MΩ
• 耐電圧：3000V AC
