PowerLok120 シリーズ(1芯)

PowerLok120 シリーズ(1芯)

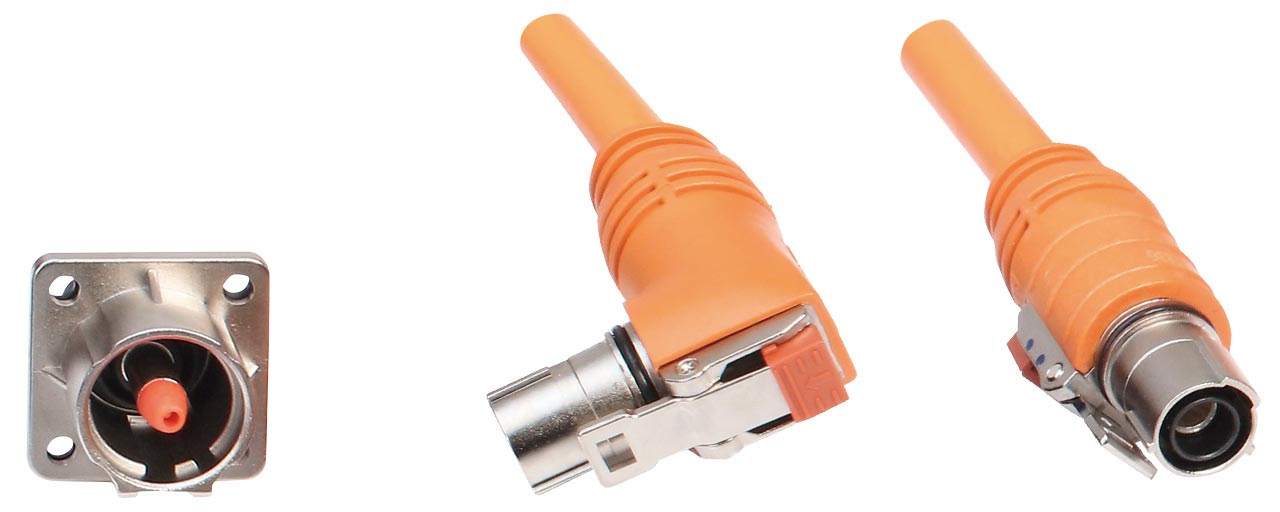

PowerLok120 シリーズ(1芯)は、RADSOK®コンタクトを採用した、メタル製高電圧EVコネクタです。電動バイク、建設機械、バス、トラックなどのアプリケーションに最適です。定格電圧1000V DC、定格電流は最大120A、適用電線サイズ16mm²、25mm²に対応しています。

PowerLok シリーズの一覧はこちら

特長

  • 保護等級:IP67(嵌合時)
  • タッチプルーフ:IP2X
  • HVIL(インターロック)機構付きあり
  • 360°EMI シールド
  • キーコード(誤嵌合防止用):X/Y/U/V/W
  • 適用電線サイズ:16 mm²、25 mm²
  • 結線:プラグ:圧着
    レセプタクル:バスバー、ねじ式、圧着
  • 参照規格:SAE J1742、ISO 20653、ISO 8092

仕様

  • 嵌合力:< 140
  • 離脱力:< 180
  • 使用温度範囲:− 40℃~+125℃
  • 定格電圧:1000V DC Max.
  • 嵌合耐久性:100 回
  • 定格電流:90A  16mm²
    120A 25mm²
  • 絶縁抵抗:> 500 MΩ
  • 耐電圧:5000V DC
  • 塩水噴霧:48 時間
