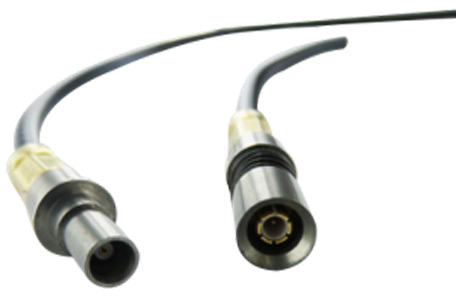

75Ω同軸コンタクト - 12G-SDI規格対応

1チャネルで、4K, Ultra HDの高精細伝送に対応可能な75Ω同軸コンタクトです。
12G-SDI規格の放送機器向けに開発されました。

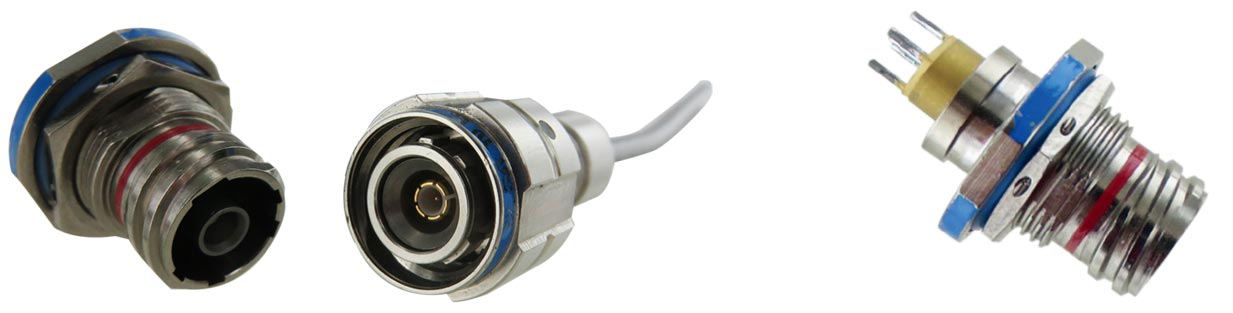

サイズ#8で、MIL-DTL-38999、EN3645 規格ならびにEN4165規格コネクタに組込み可能です。
圧着とPCBテイル仕様の2種類をラインアップしています。

仕様

インピーダンス 75Ω
定格周波数 DC-12GHz
耐電圧 1000V rms
VSWR(リターンロス) DC-6GHz:1.22 (-20dB) Max.
6-12GHz:1.43 (-15dB) Max.
絶縁抵抗 10000MΩ Min.
接触抵抗 中心導体:5mΩ Min.
外部導体:2.5mΩ Min.
嵌合耐久性 500回
