CCS1規格 充電コネクタ(SAE J1772/IEC 62196-1/2/3)
- カタログ
- 圧着

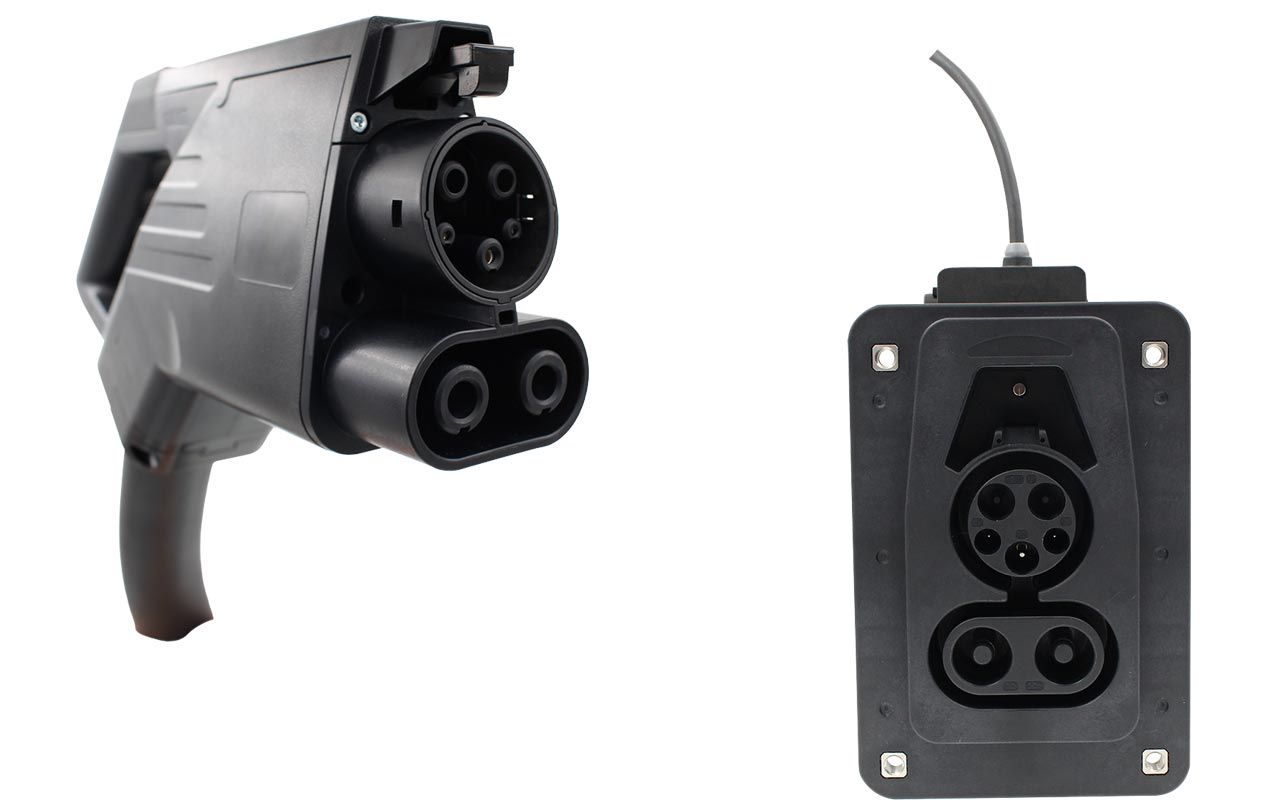

主に北米市場向けに開発されたCCS1規格 適合の充電コネクタです。IEC 62196-1/2/3、UL2251ならびに SAE J1772に適合しています。IP44の防水性、10,000回の嵌合耐久性を満たします。
AC充電（普通充電）タイプは48A、DC充電（急速充電）タイプは最大200Aに対応しています。
仕様
| 機械特性 | ||
|---|---|---|
| 嵌合回数 | 10,000回 Min. | |
| 挿抜力 | 100N Max. | |
| 電気特性 | ||
| AC | DC | |
| 定格電流 | 48A Max. | 65A / 125A / 200A Max. |
| 定格電圧 | 250V DC | 1000V DC |
| 接触抵抗 | 0.35mΩ Max. | |
| 絶縁抵抗 | 100MΩ Max. | |
| 温度センサ | PT1000 (2つのDC＋/DC－の電源コンタクトを温度検知する レジスタセンサでモニタリング) |
|
| 環境特性 | ||
| 保護等級 | IP44（嵌合時） | |
| 周囲温度 | －30℃～＋50℃ | |
| 材質 | ||
| コネクタシェル | 熱可塑性樹脂 | |
| コンタクト | 銅合金、銀あるいはニッケルめっき | |
| インサート | 熱可塑性樹脂 | |
| シーリングガスケット | ゴムあるいはシリコーンゴム | |
| 絶縁体の難燃性 | UL94V0 | |
