Critical&Safe- IEC60309規格 IP&S（産業用プラグ＆ソケット ）

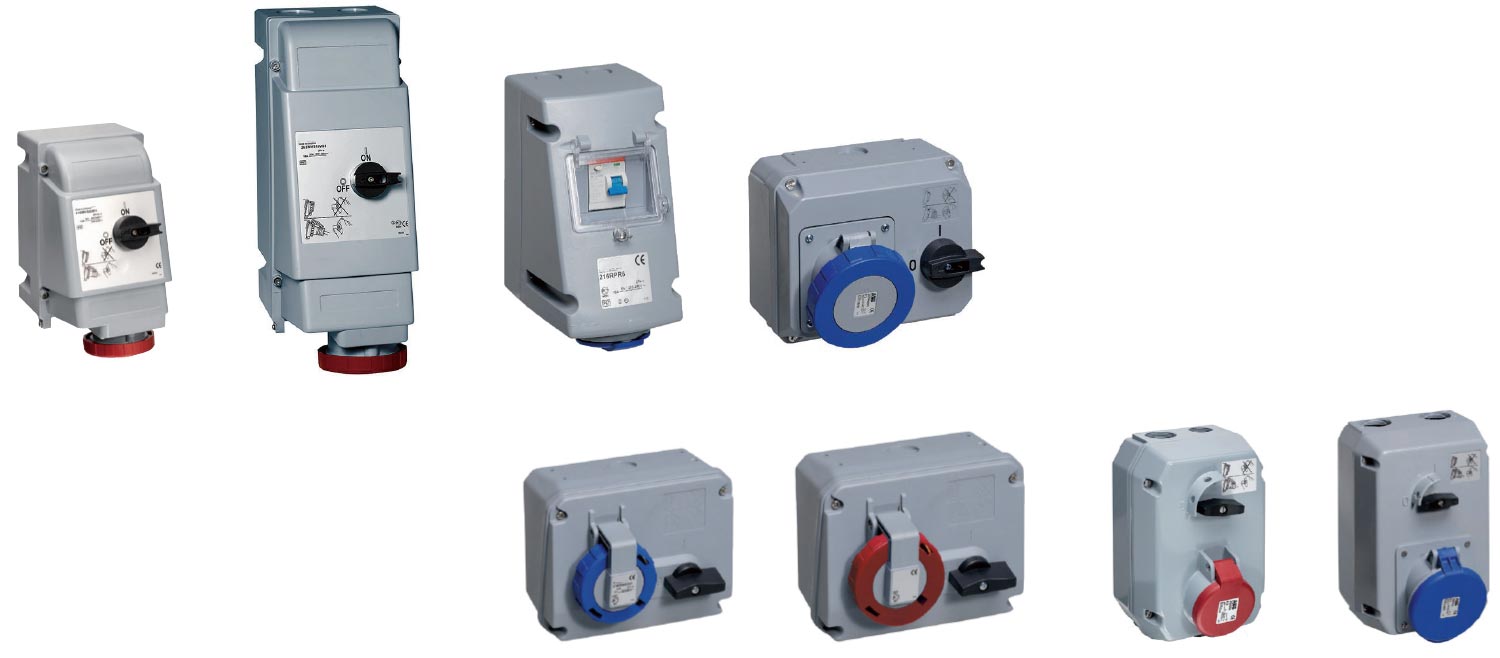

Critical & Safeは、極めて高度な安全性、耐久性、性能が要求される用途に適しています。頻繁な着脱が必要なアプリケーション、空港、交通機関などのインフラに関わる公共設備での使用に最適です。

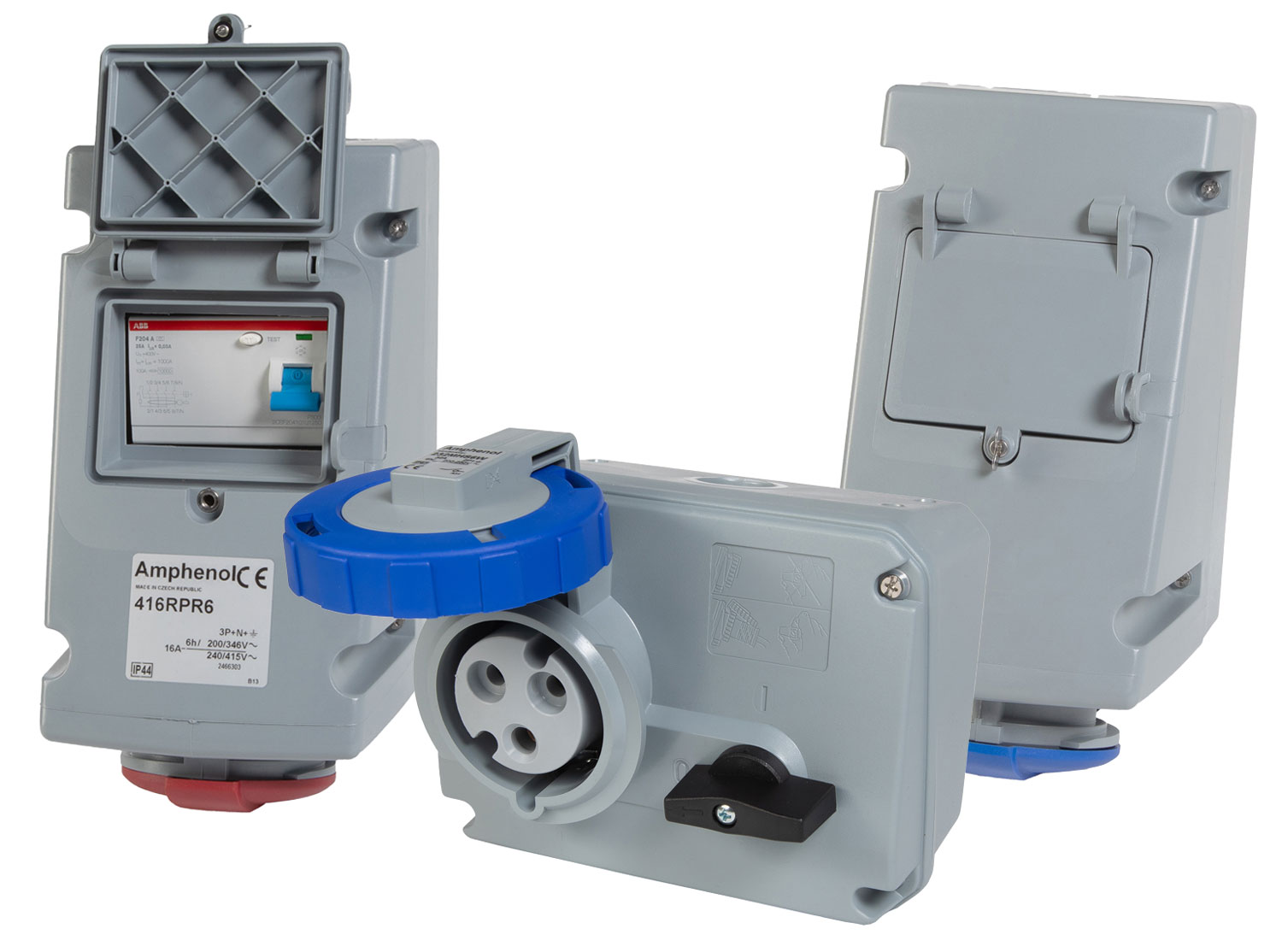

本製品には、作業者の安全性、高い性能を保持するため、スイッチ式のインターロック機構が内蔵されています。インターロック機構のスイッチがONの場合、プラグが不用意に離脱することなく、また正しい組合せのプラグを挿入しない限り、電気接続されませんので、現場内での事故のリスクを大幅に減らすことができます。
またハウジングには、過酷な環境下での使用に最適なPBT樹脂、あるいはアルミニウム合金のシルミンを採用しています。PBT樹脂は、ヘビーデューティ―用途や薬品を多用する環境での使用に適しており、シルミンは、堅牢性、耐衝撃、耐候性を保持しながら、優れた耐腐食性を発揮します。
特長
- 定格電流：16A、32A、63A、125A
- 定格電圧：50～690VAC
- 防水性：IP44またはIP67
- 適合規格：IEC60309-1、IEC60309-2、IEC60309-4
- PBT樹脂、またはアルミニウム合金のシルミン製ハウジングを採用
アプリケーション
- ヘビーデューティ―用途
- 薬品業界
- 製材所
- 空港、交通機関などの公共施設
製品構成図

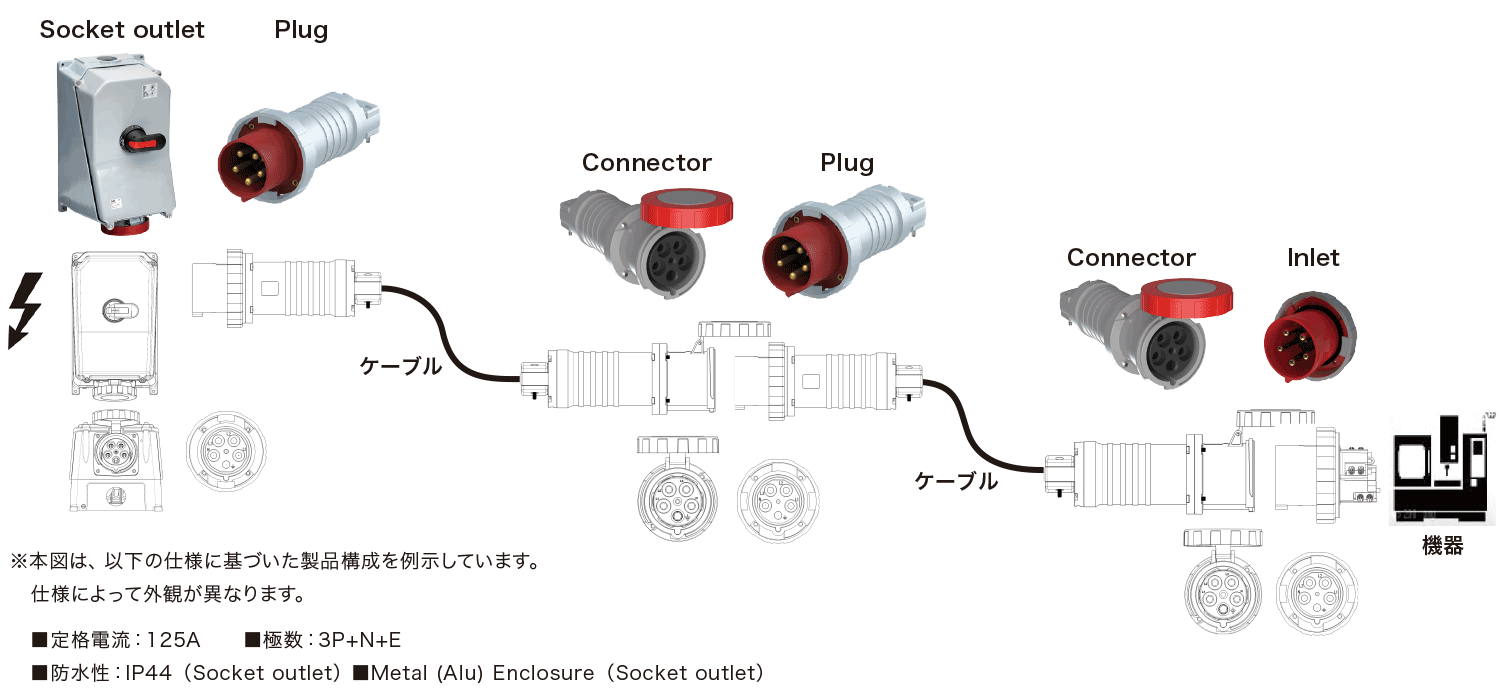

電源側のSocket outletから、Plugを介してケーブルに接続し、途中にConnector（中継用コネクタ）を挟みながら、最終的に機器側のInletへと安全に電力を供給する構成となっています。各接続部にはロック機構や誤接続防止設計を採用しており、高い耐久性・安全性・作業効率を実現しています。
挿抜回数について
IEC60309 規格における挿抜耐久性試験（Normal Operation Test）では、“無負荷時（off-load）” と “通電時（on-load）” を明確に区別しており、定格電流に応じて必要サイクル数が Table 7（IEC60309-1）にて規定されています。
| 定格電流 | 無負荷時（off-load） | 通電時（on-load） |
|---|---|---|
| 16A | 5,000回 | 規定なし |
| 32A | 1,000回 | 1,000回 |
| 63A | 1,000回 | 500回 |
| 125A | 250回 | 250回 |
| 250A | 125回 | 125回 |
IEC60309 では “挿抜サイクル数は一律ではなく、定格電流と on/off load 条件により異なります。また IEC60309 は on-load（定格通電状態）での挿抜試験も規格として要求しており、通電挿抜を禁止する規格ではございません。なお、実運用においては安全性および接点保護の観点から、通電状態での頻繁な挿抜は避け、遮断後に抜き挿しされることを推奨しております。
IP&S（IEC60309）のご紹介
