HVSL1000

• カタログ
• 圧着
• ねじ止め

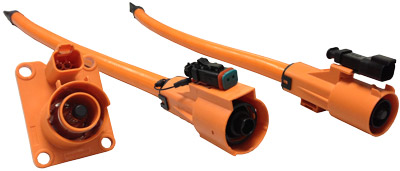

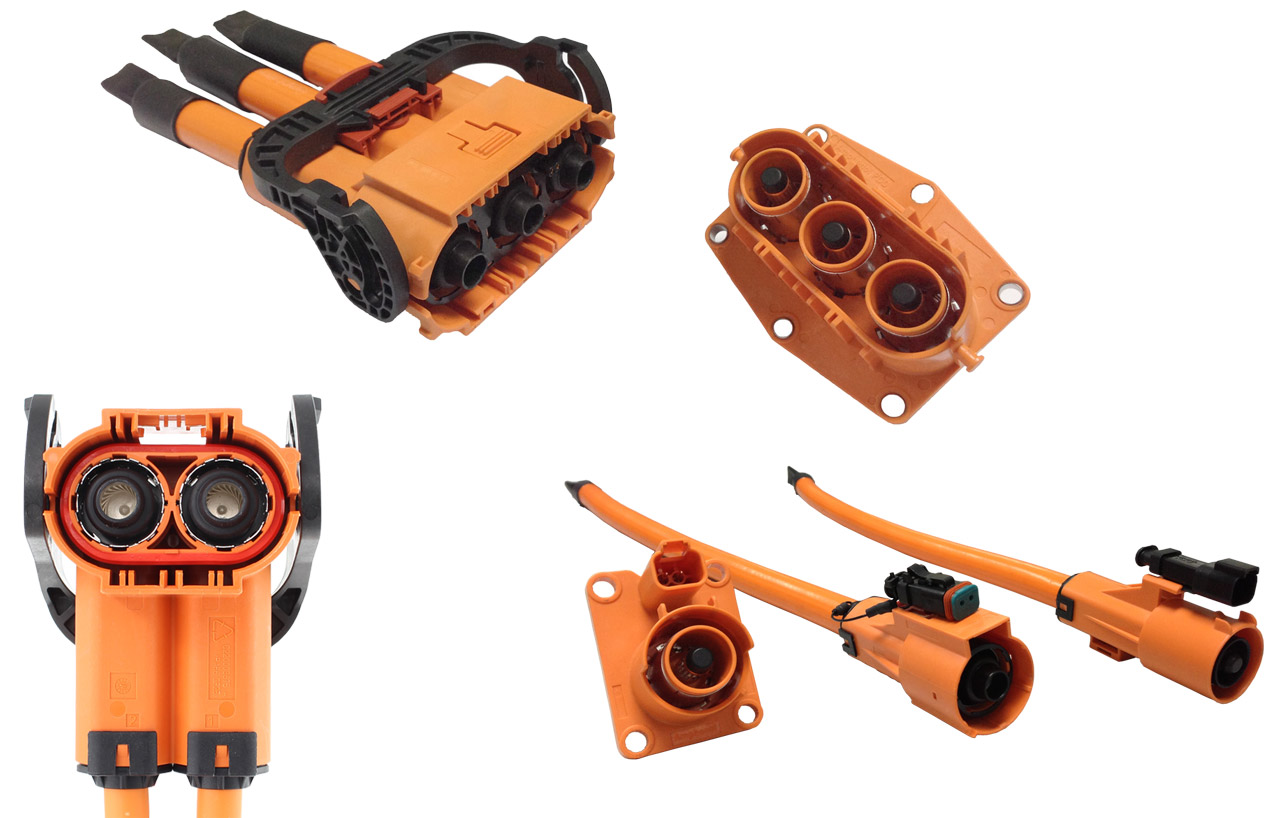

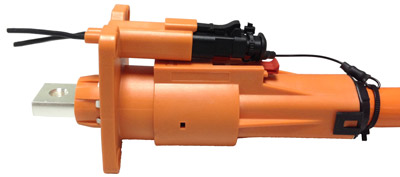

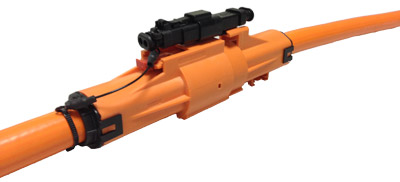

HVSL1000 シリーズは、モータ、MCU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、1芯～3芯の樹脂製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大250A、適用電線サイズ25mm²～70mm²に対応しています。

特長

• 定格電圧：1000V DC
• 定格電流@70℃：
  120A　25mm²
  150A　35mm²
  180A　50mm²
  250A　70mm²
• 芯数：1芯、2芯 、3芯
• 保護等級：IP67、IP6K9K（嵌合時）
• 嵌合耐久性：50回
• 使用温度：-40°C～＋125°C
• 複数キーコード（誤嵌合防止）
• タッチプルーフ構造（IP2XB）
• HVIL（インターロック）機構を内蔵
• CPAロック機構（半嵌合防止）：有
• 結線：圧着
• RoHS適合
