INSTABEND

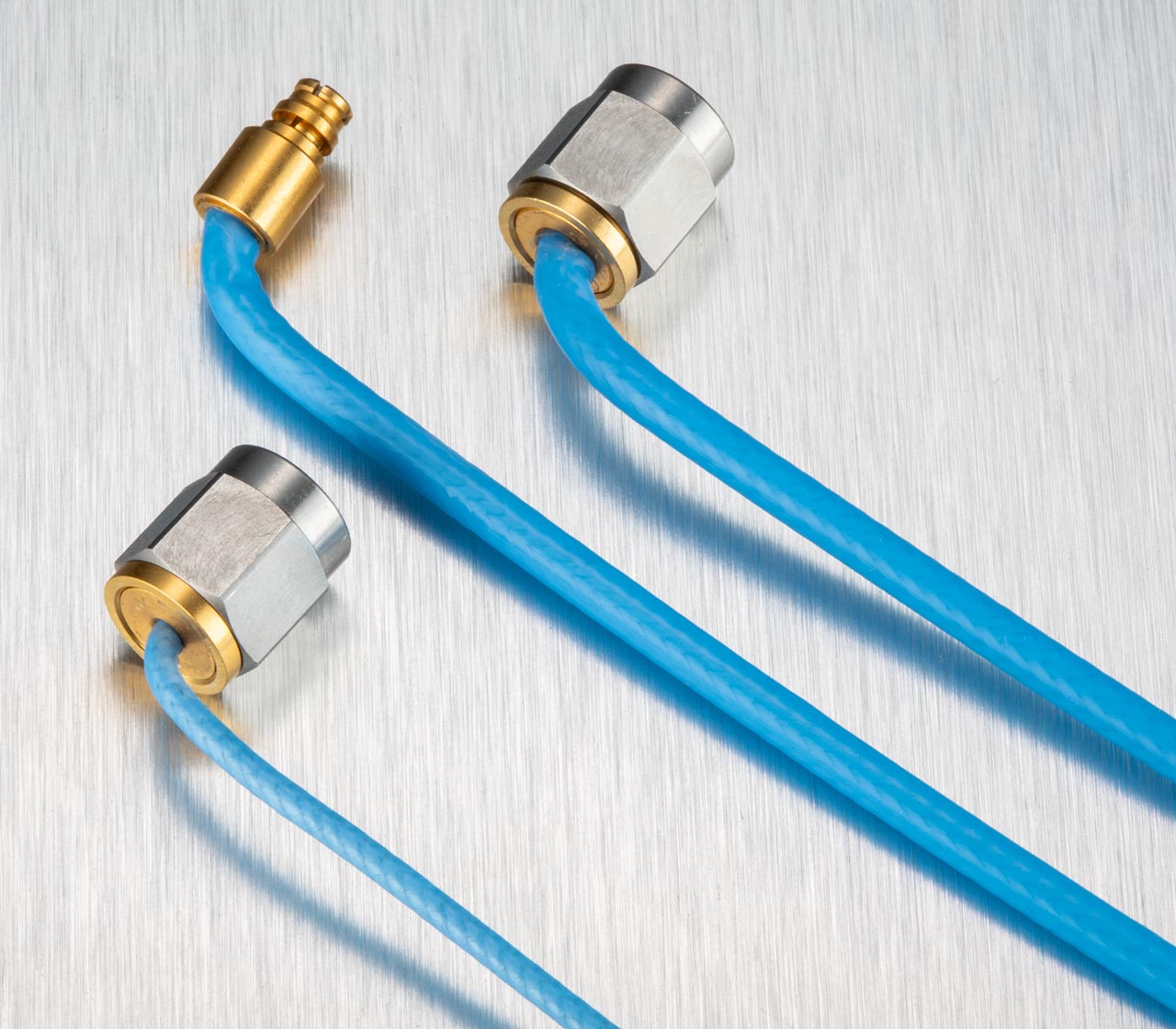

INSTABENDは、コネクタ後端面からケーブルを曲げることができる高性能同軸ケーブルです。
独自に開発した専用コネクタとケーブル結線技術により、一般的な同軸アセンブリのコネクタ後端部に見られる収縮チューブでカバーした直線部が不要になります。このため機器内の複雑な配線に対して大きな自由度が生まれ、よりハイレベルな配線設計を可能にします。
スペース制限の厳しい航空機、衛星などの搭載機器の内部配線に最適です。ケーブル外径φ2.67mmのInstabend 086と、φ1.55mmのInstabend 047を提供しており、SMP、SMA、2.92mmに対応しています。
コネクタ付きケーブルアセンブリでご注文を承ります。

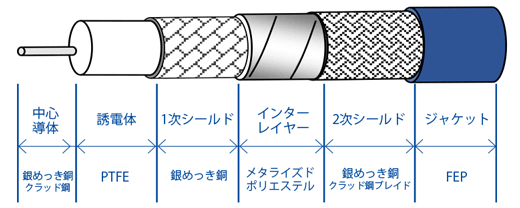

ケーブル構造図
ケーブル仕様
| Instabend 086 | Instabend 047 | |
|---|---|---|
| 外径 | 2.67mm | 1.55mm |
| 重量 | 20g/m | 7g/m |
| 最小曲げ半径 | 6.4mm | 3.3mm |
| 動作温度範囲 | -60℃～+125℃ | -65℃～+125℃ |
| 最大周波数 | 27GHz (SMA male) 40GHz (SMP female, 2.92 male) |
27GHz (SMA male) 40GHz (SMP female, 2.92 male) |
| インピーダンス | 50Ω | 50Ω |
| 挿入損失 (ケーブルのみ) |
 |
 |
| 使用例 SMA Male |
 |
 |

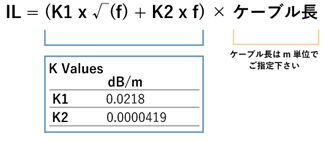

挿入損失(ケーブル単体)の計算式：
