ロータリジョイントコネクタ

ロータリジョイントコネクタ

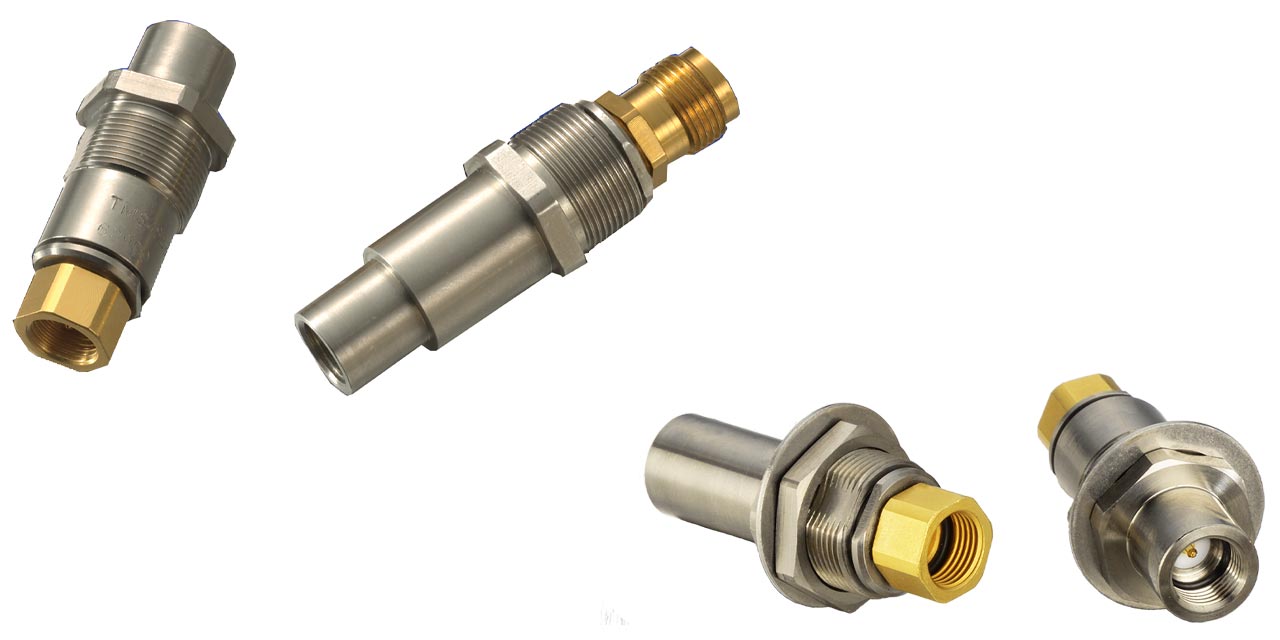

ロータリジョイントコネクタは、航空機の開閉式の扉やパネル、昇降式アンテナの可動部、折り畳み構造の航空機の翼やヘリコプタのテイルブーム、艦船レーダ用アンテナに使われる同軸ケーブルに継続的にかかる負荷の低減、解消に最適です。360°の連続回転が可能で、DC-18GHzの周波数帯で使用できます。

コネクタには、耐腐食性に優れたステンレススチール、チタン合金、ベリリウム銅(金めっき)を採用し、過酷な環境下での使用に適しています。

特長

  • 使用周波数:DC-18GHz
  • 高耐久、長寿命な設計(100万回の360°回転を可能にする耐久性)
  • 堅牢性、耐腐食性に優れたステンレススチール、チタン製のコネクタボディを採用
  • 従来のロータリジョイントコネクタと比較し、軽量性、低ロスを追求

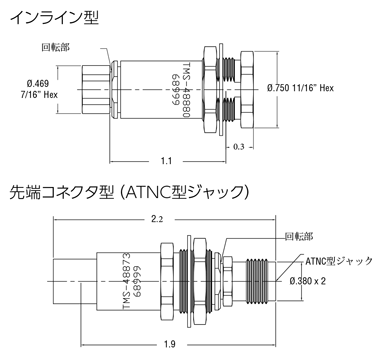

コネクタ形状

単位:mm
すべての寸法は参考値です。

SD48873

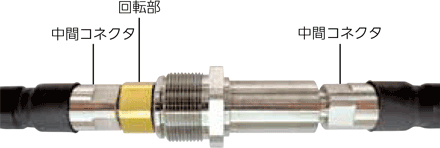

SD48880 (中継用)

仕様

電気特性
周波数 DC-18 GHz
VSWR DC-12 GHz 1.25:1 Max.  12-18 GHz 1.45:1 Max.
回転によるVSWR変動量 1.02:1 Max.
挿入損失 DC-12 GHz 0.2 dB Max.  12-18 GHz 0.3 dB Max.
回転による変動量:+/- 0.05 dB Max.
位相変動 3° Max, DC-18 GHz
耐電力 ピーク電力:1 kW (常温、海面位)
平均電力(CW):50 W Max.
機械特性
コネクタ仕様 DC-18 GHz TNCジャックコネクタ(MIL-C-87104適合)
あるいはオリジナルのリプレーサブルコネクタ
使用温度範囲 -40℃ ~ +125℃
保管温度範囲 -70℃ ~ +125℃
始動トルク 0.3 Nm Max.
回転速度 350 RPM Max.
コネクタ寿命 100万回転
コネクタ重量 150g
耐薬品性、塩水噴霧、
耐湿性、耐振動性
MIL-T-81490、MIL-C-87104に準ずる
耐衝撃性/耐振動性 MIL-STD 810 C, D, & Eに準ずる
材質
コネクタボディ Grade 303 ステンレススチール(ASTM A582) / 不動態化処理(QQ-P-35)
または、チタン合金(Ti-6Al-4V) / 不動態化処理(ASTM F86-04)
回転コネクタ&内部コンタクト ベリリウム銅(ASTM B196)、金めっき(MIL-G-45204)
ロータリジョイントコネクタ カタログ
