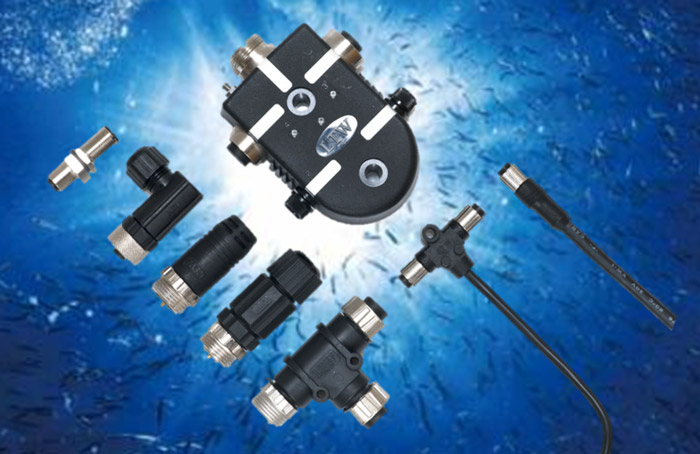

NMEA2000認証コネクタ

アンフェノールは、ヨット・クルーズ・プレジャーボート等の海洋電子機器のCAN通信用として急速に普及しているNMEA2000規格に適合したコネクタを提供しています。

NMEA2000認証コネクタ

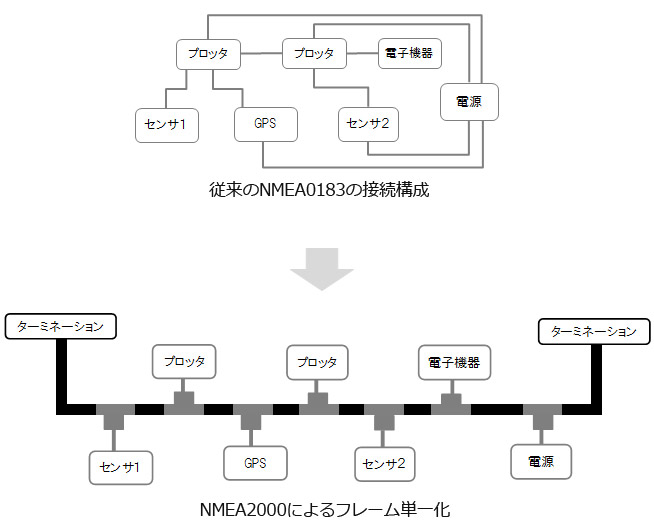

NMEA2000は、従来のNMEA0183に比べると、より高速通信が可能、システム構成が容易、装備性が良いという利点があります。一方で、トランク(幹線)のケーブルが断線すると、ネットワーク全体が通信不能になるという問題点があります。そのため、機器間を繋ぐコネクタやケーブルには、従来にも増して高い信頼性が求められます。

アンフェノールのNMEA2000コネクタは、船舶用機器に求められる防水・耐海水性、耐候性、耐油性に優れているため、安全・確実な高速データ通信を可能にします。



NMEA2000コネクタ 概要

  • NMEA 2000認証
  • Microスタイル「M12」5芯コネクタ
    Miniスタイル「7/8」4芯/5芯コネクタ
  • 産業用フィールドバスシステムとの互換性
    (DeviceNet&プロフィバス)
  • コンパクトで頑丈な構造
  • 過酷な海洋環境に耐えうる非嵌合時防水IP68
  • 使用温度:-20~80℃
  • 耐腐食/耐振動性
  • 耐油性・耐難燃性PVCケーブル
  • 各種ケーブルアセンブリでの対応

性能

  • 定格電流:Micro 4A 5芯/Mini 8A 4芯・5芯
  • 素材:
    ハウジング:PA
    コンタクト:銅合金、金めっき
  • 嵌合時:IP67~68
  • 使用温度範囲: レセプタクル:-40~85℃
    オーバーモールドケーブル:-20~80℃
    現場結線コネクタ:ナイロン+GF:-40~105℃/PU: -20~85℃

【Micro】

  • AWG22、AWG24
  • レセプタクル
    (パネル取付/ケーブル付/ライトアングル)
  • プラグ
    (ケーブル付/両端プラグ/現場結線プラグ/Tケーブル)
  • ネットワークターミネータ
    (ケーブル付/両端プラグ)
  • 分岐アダプタ (T型アダプタ / アングル)
  • マルチポート
  • 防水キャップ

【Mini】

  • AWG18、AWG16
  • レセプタクル(パネル取付/ケーブル付)
  • プラグ
    (ケーブル付/両端プラグ/現場結線プラグ/Tケーブル)
  • ネットワークターミネータ
    (ケーブル付/両端プラグ)
  • 分岐アダプタ(T型アダプタ/アングル)
  • マルチポート
  • 防水キャップ

コネクタ形状

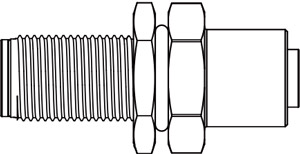

  • パネル取付レセプタクル

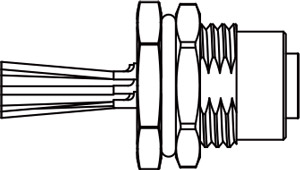

  • バラ線付レセプタクル

  • ライトアングルレセプタクル

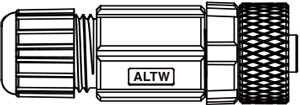

  • 現場結線プラグ

  • ケーブル付プラグ

  • T型プラグ

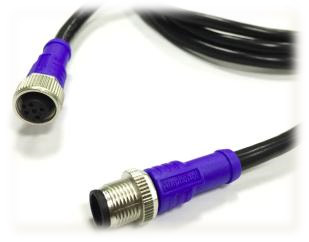

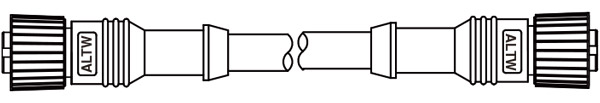

  • 両端ケーブル付プラグ

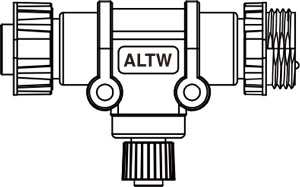

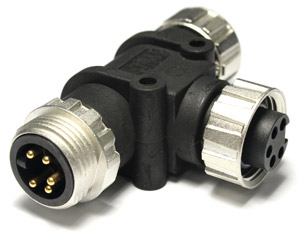

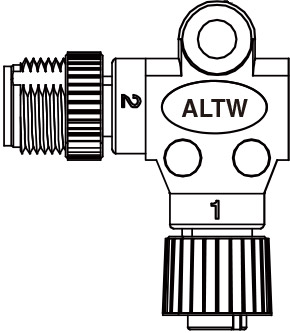

  • T型アダプタ

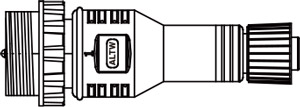

  • 中継プラグ

  • T型アダプタ

  • アングルアダプタ

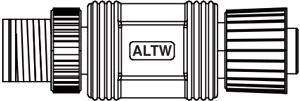

  • 中継変換アダプタ

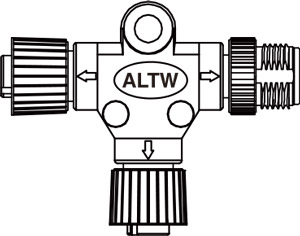

  • T型中継変換アダプタ

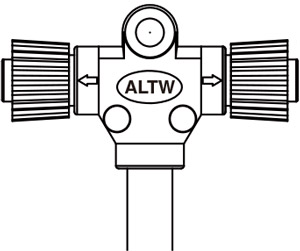

  • パワータップティー

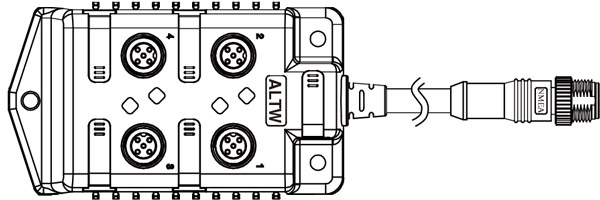

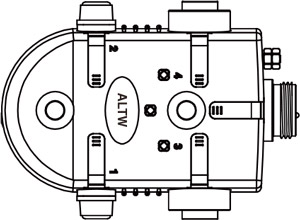

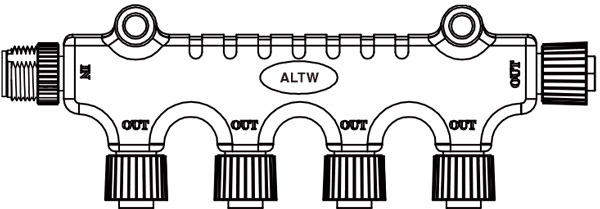

  • マルチポート

ケーブルスペック

【Micro】

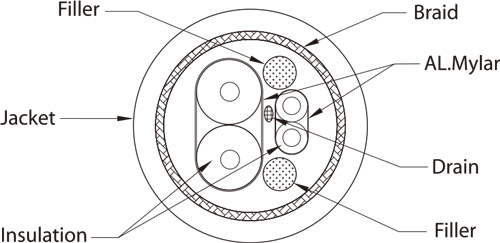

1. (AWG24×2芯) + (AWG22×2芯)  ※NMEA 2000規格
2. (AWG22×2芯)+(AWG18×2芯)

【Mini】

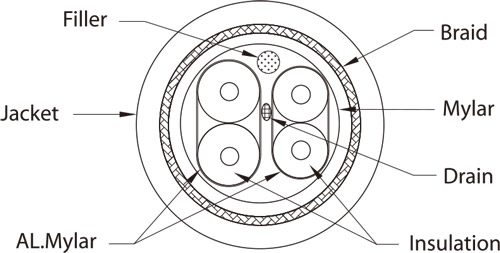

・ (AWG18×2芯) + (AWG16×2芯) ※NMEA 2000規格

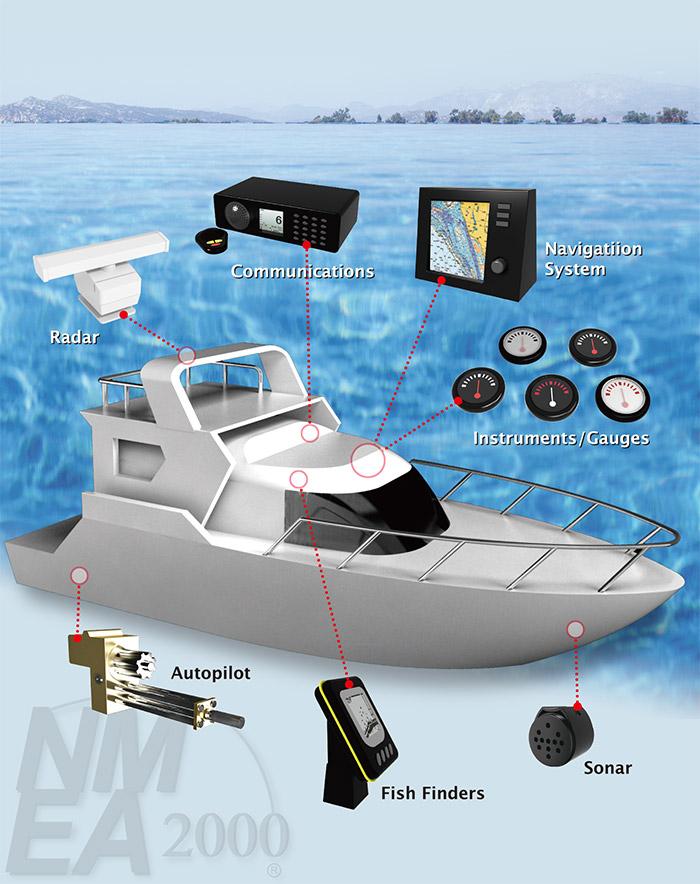

NMEA2000 コネクタ用途例

アンフェノールは、海洋電子機器向けに過酷な環境に適合するコネクタを提供しております。 豊富な実績に基づいたさまざまな用途にお使い頂けます。

  • ソナー
  • 魚群探知機
  • 潮流計
  • レーダー/航海機器
  • ナビゲーションシステム
  • GPS/GPSコンパス
  • オートパイロット
  • 船速計
  • 航海警報装置
  • 電子海図情報表示
  • 情報記録装置
  • 自動船舶識別装置(AIS)
  • 気象ファクシミリ
  • ナブテックス受信機
  • インマルサット/VSATシステム
  • その他船舶用電子機器/通信・無線機器/マルチディスプレイ

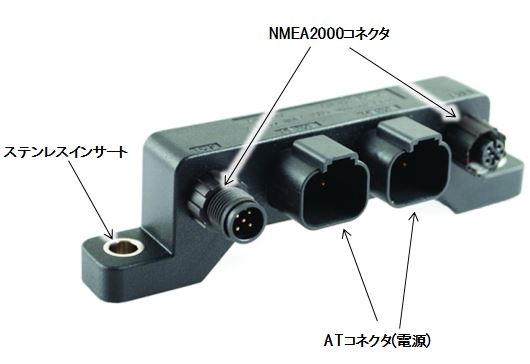

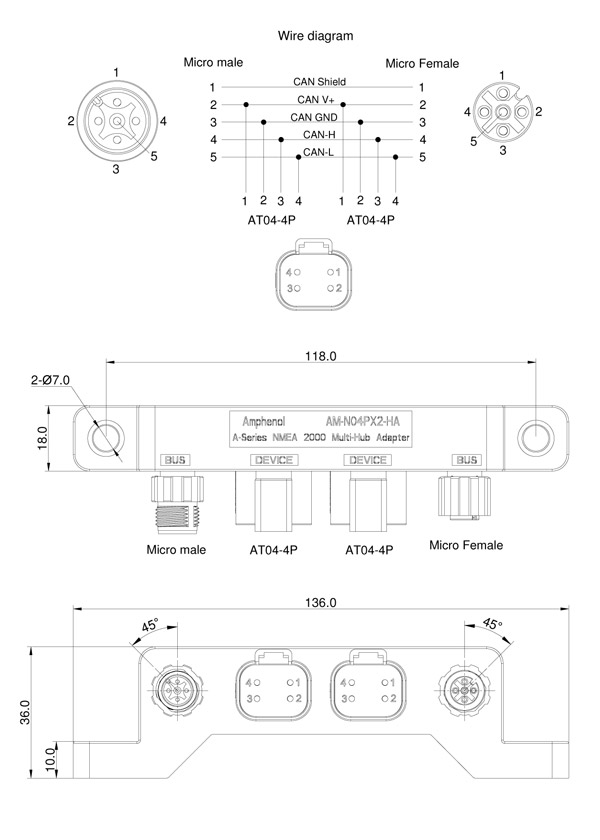

Hydro|Net Multi-Hub NMEA2000

NMEA2000ネットワークに適したマルチプルデバイスは電源用にATコネクタ 4Pin(13A)およびNMEA2000コネクタ 5Pin(4A)をオールインワン。防水IP67とUL94V-0の難燃性および耐油・耐候性に加え、マウント部にはステンレス インサートを装備し、海水から機器を守ります。2箇所を機器に取付けるカンタンな作業で、組込み作業時間の大幅な短縮と作業コストの削減に貢献します。










NMEA2000認証コネクタ カタログダウンロード
