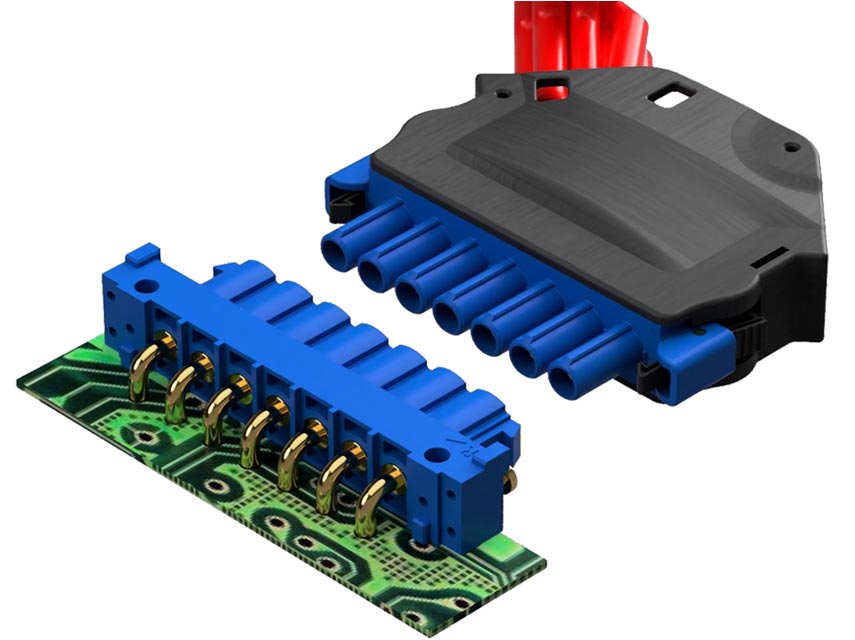

OCP Open Rack V3 電源コネクタ
ポジトロニック(注1）は、Open Compute Project (OCP) 仕様の Open Rack V3 ( ORV3 ) 電源コネクタを提供します。従来の Open Rack V2 (ORV2) は、12V電源シェルフを使用していましたが、データセンターの進化に伴いハイパワー要件に対応する必要に迫られています。そのため、48V電源アーキテクチャを採用した Open Rack V3が策定され、さらなる大電流への対応が可能になりました。ポジトロニックは OCP規格を主導するFacebook社と共同でいちはやくORV3に適合する電源コネクタを開発、このたび販売を開始しました。なお、引き続きORV2電源コネクタも提供しております。詳細についてはお気軽にお問合わせください。
(注1）2021年にアンフェノールが子会社化
電気的仕様 ( vs ORV2電源コネクタ）
| 項目 | ORV2電源コネクタ | ORV3電源コネクタ |
|---|---|---|
 |
 |
|
| コンタクトサイズ | #12 (AWG10&12) | #8 (AWG8,10,12&16) |
| コネクタ成形 | モジュラー型 | モジュラー型 |
| 耐電圧 | 2,200V | 4,000V |
| 定格電圧 | 600V | 1,500V |
| 定格電流 | 50A Max | 70A Max |
| 許容電流(周囲温度30℃） | 35A | 50A |
| 動作温度 | -55℃~+125℃ | -55℃~+125℃ |
| 初期接触抵抗 | 0.4mΩ以下 | 0.4mΩ以下 |
| 絶縁抵抗 | 5GΩ | 5GΩ |
| タッチプルーフ | ソケットのみ | ピン、ソケット両方 |
特長

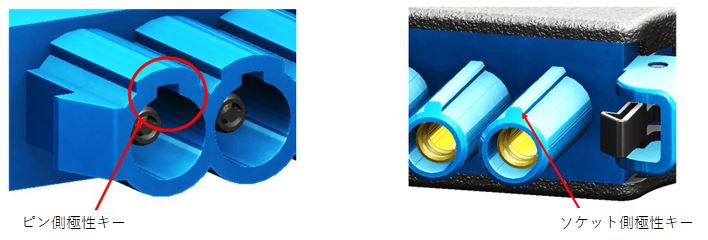

- 極性キー付き

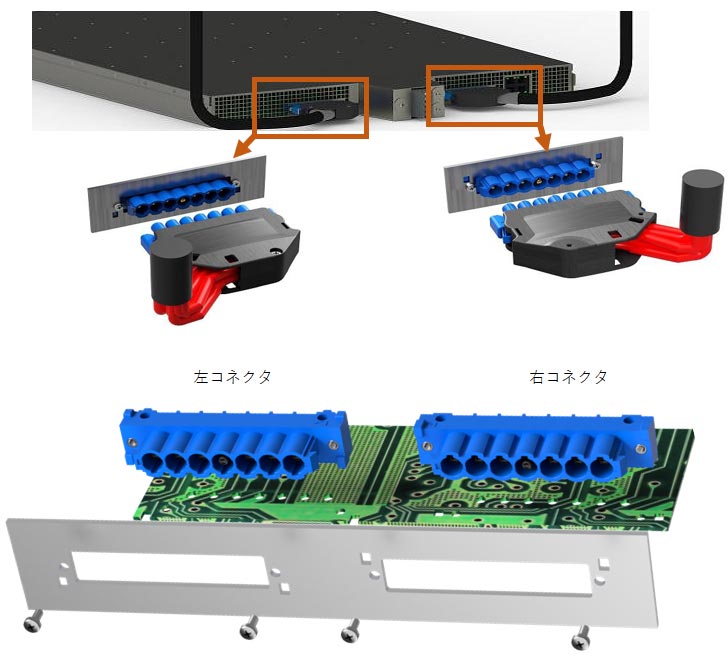

- 誤嵌合を防止するため、左右でコネクタの極性キー位置が相違

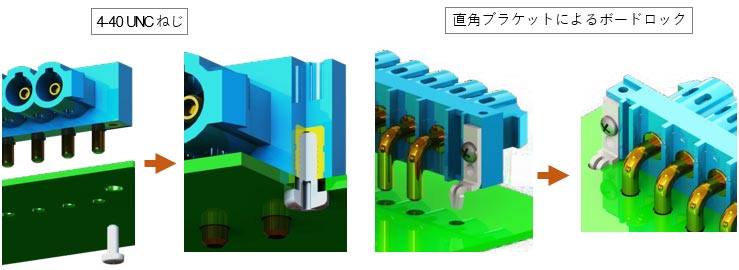

- PCBマウントのオプション
