めっきの違うコネクタを組み合わせるとどうなる？- MIL-STD-889Dに基づく解説
1.はじめに
コネクタの表面めっきは、耐食性や導電性を左右する重要な要素です。では、異なるめっき同士を組み合わせるとどうなるのでしょうか？例えば、D38999/26WE35PN（OD色カドミウムめっき）とD38999/20FE35SN（無電解ニッケルめっき）の組み合わせが典型例です。めっき仕様が異なると、嵌合の互換性そのものは変わりませんが、耐食性・外観の経年変化という観点で注意が必要になります。特に、ガルバニック腐食のリスクが絡みます。
2.MIL-STD-889D によるガルバニック相性評価
米国防省規格 MIL-STD-889D では、各導電性材料の組合せについて、人工海水中 1:1 面積比条件下でのガルバニック腐食速度を数値化した Galvanic Compatibility Table が示されています。

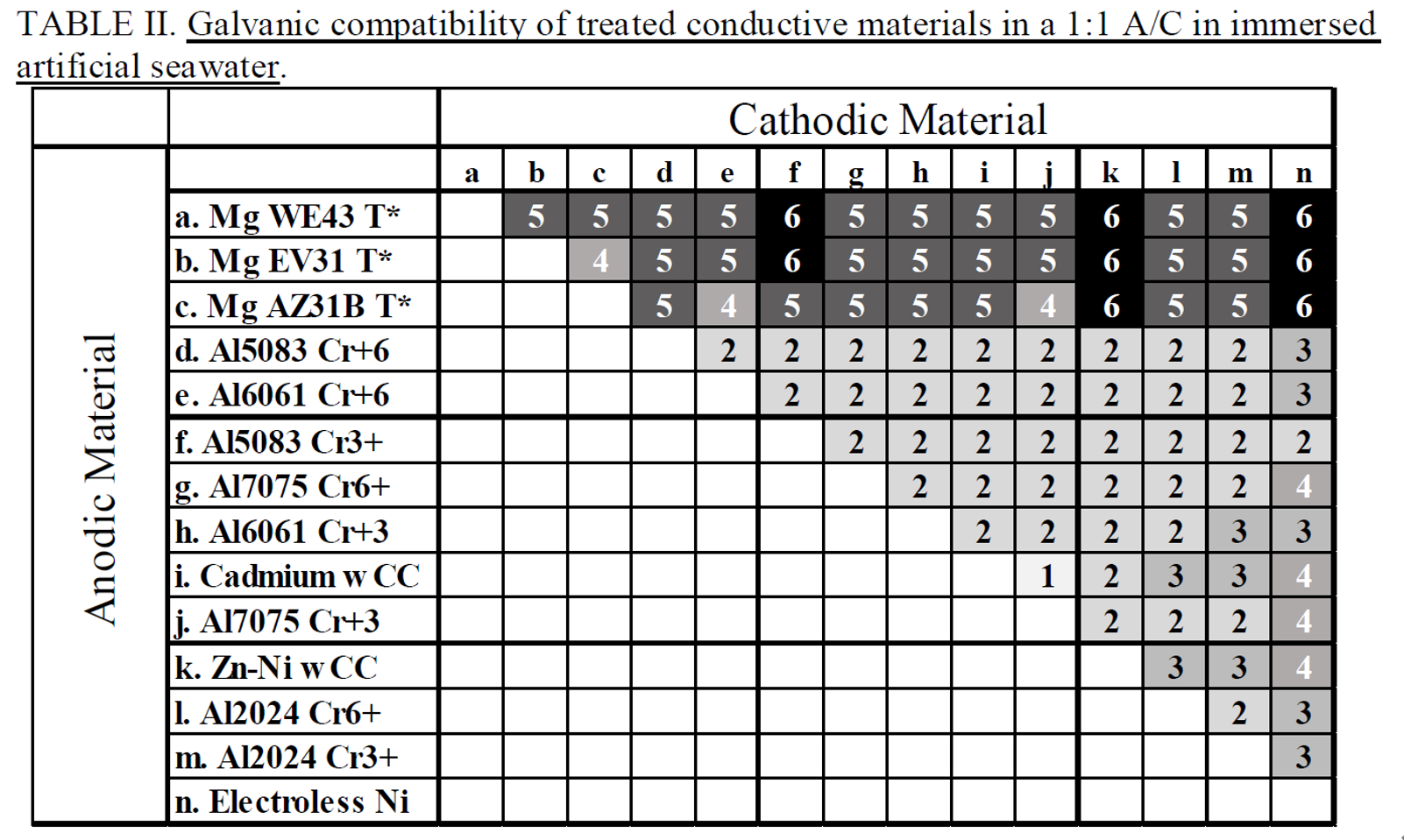

この中から、Table II（表面処理材のガルバニック適合表）を引用します。
表中の数値は、「腐食速度（mil/year）」を示し、1〜6 の区分で評価されます。数値が小さいほど腐食しにくく、大きいほど腐食リスクが高いことを意味します。
| 区分 | 腐食速度 (mil/year) | 説明 |
|---|---|---|
| 1 | 0.01 – 0.09 | 優良 |
| 2 | 0.1 – 0.9 | 良好 |
| 3 | 1 – 4.99 | 中程度 |
| 4 | 5 – 9.99 | 注意必要 |
| 5 | 10 – 99.99 | 非常に不良／高リスク |
| 6 | > 100 | 極めて危険な組合せ |
例えば、Table IIの i. Cadmium w CC 対 n. Electroless Ni の組合せは “4” と評価され、人工海水環境下では 5～9.99 mil/year の腐食速度と予測されます。
3. 実例解説：D38999/26WE35PN × D38999/20FE35SN
OD色カドミウムめっきと無電解ニッケルめっきの嵌合は TABLE IIの関係により評価 ”4”（注意必要） に該当します。すなわち、海水や潮風などの湿潤・塩分環境下では、カドミウムめっき側が腐食する可能性が高いと解釈できます。ただし、これは 人工海水条件での加速度評価値 であり、乾燥環境・短期使用ではこのような速さでは劣化しません。
4. 使用環境別リスクと対策
| 環境／条件 | リスクの度合い | 推奨対策 |
|---|---|---|
| 屋内・乾燥環境（短期使用） | 低〜中 | 問題発生例は少ないが、軽度防錆措置を推奨 |
| 高湿度・結露環境 | 中 | 定期点検、水洗浄、乾燥保管 |
| 海塩環境・潮風曝露 | 高 | 同一めっき仕様化、シーラント／絶縁膜、薄膜防錆剤 |
| 長期放置期間 | 中〜高 | 嵌合保持、嵌合保護カバー、表面保護膜維持 |
- 嵌合面や導通部には、非絶縁薄膜防錆剤を極薄に塗布
- 濡れたら真水洗浄 → 乾燥
- 嵌合保持状態では濡れの侵入を抑える
- 定期点検・メンテナンスを実施
5. 結論と注意事項
- 異なるめっき仕様の嵌合は、電位差を背景とするガルバニック腐食リスクを内包します。
- D38999/26WE35PN（OD色カドミウム） × D38999/20FE35SN（無電解ニッケル） は、MIL-STD-889D TABLE IIで “4（注意必要）” に該当する組合せと見做すことが妥当です。
- ただし、試験条件（人工海水・1:1 面積比）での評価であり、実使用環境では腐食速度は抑制されることが多いです。
- 使用環境に応じて適切な防錆措置と保守設計を併用してください。
以上
