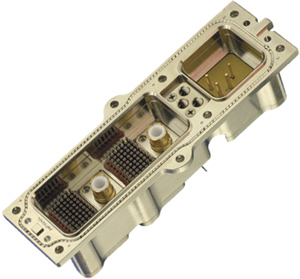

フルメタルのドロワーコネクタ

フルメタルのドロワーコネクタ民生用途で使われるほとんどのドロワーコネクタは、ガイド機構をもたせた樹脂製のハウジング同士が嵌合します。このため、メタルシェルに比べて、堅牢性、挿抜耐久性に著しく劣るばかりでなく、EMIシールド性は全くありません。

アンフェノールは、航空宇宙、防衛用途で実績のある、フルメタルのドロワーコネクタを多数揃えております。いずれも、ラックアンドパネル式の嵌合に対応しており、過酷な環境で使うユニット間の引出接続に最適な高耐久、高信頼性のドロワーコネクタです。

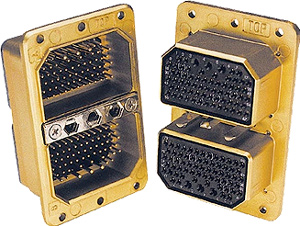

ARINC404

ARINC404ARINC404ならびにMIL-DTL-81659規格コネクタは、長い間にわたり、防衛および民間航空機の列線交換ユニット(LRU)で用いられてきたラック＆パネルコネクタで、最大4つのインサートに、424芯までの多種多様なコンタクトを挿入できます。特に、アンフェノールは、ARINC404規格ベースのフィルターコネクタのリーディングカンパニーであり、Pi、C、LC、TフィルターやRTCA/DO-160規格の要求事項（EMC試験）を満たすTVSダイオード内蔵タイプもご提供できます。

特長

  • MIL-C-39029コンタクトを使用
  • 動作温度範囲： -55℃～+125℃
  • 500回の嵌合耐久性
  • 耐塩水噴霧性、耐振動
  • 耐環境シール（オプション）
  • EMIフィルター内蔵（オプション）
  • 省スペースに最適なシングルベイタイプあり
  • 5つのシェルスタイルに最大4つのインサートを組込み可能
  • サイズ#12、#16、#20、#22の信号、電源コンタクトを挿入可能
  • サイズ#5、#9の同軸コンタクトをご用意
  • スタンダードタイプ、同軸タイプの混合コンタクトもアレンジ可能
  • 耐環境型、非耐環境型どちらも対応可（オプション）

用途

  • 航空宇宙、防衛全般
  • コクピットディスプレイ
  • IFE
ARINC404 カタログ

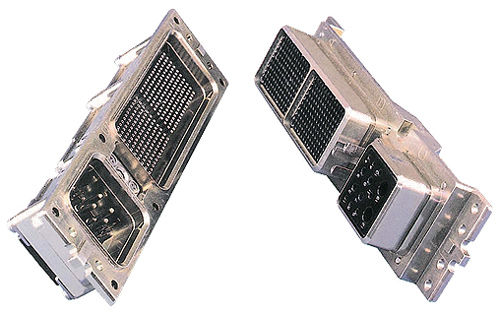

ARINC600

ARINC600ARINC600は、航空機用アプリケーションで使われるラック＆パネルコネクタとして、もっともポピュラーな存在です。ARINC404の特長を引き継ぎながら、次世代のアビオニクスにも適用できるよう、より低挿抜力、より高密度に進化し、フロントリリース、フローティング機構付の誤嵌合防止キーを備えています。近年では、そのバリエーションの豊富さを生かし、艦艇や防衛車両にも使用が拡大しています。

特長

  • 低挿抜力
  • 動作温度範囲： -65℃～+125℃
  • 耐環境性シール（オプション）
  • 嵌合時防水用Oリング（オプション）
  • 360°EMIスプリング（オプション）
  • EMIフィルター内蔵（オプション）
  • #22コンタクトで800芯までの多極
  • #22および電源コンタクトのインサートは現場で交換可
  • 圧着、同軸、電源、PCBテイル、ワイヤーラップ、Quadrax、光ファイバコンタクト挿入可

用途

  • 航空宇宙、防衛全般
  • 艦艇、防衛車両
  • IFE
  • コクピットディスプレイ
ARINC600 カタログ

次世代ARINC600

次世代ARINC600次世代ARINC600は、航空機用アプリケーションのコスト、軽量化への厳しい要求に応えるために開発されました。プレスコンタクトと湿度に強いウェハー状インサートを採用することで、ARINC600の要求性能をすべて満足しながら、大幅な低コスト、25％の軽量化を実現しました。

特長

  • 従来品のプラグと嵌合保証
  • 従来品から25％の軽量化
  • 従来品から大幅コストダウン
  • 従来品と同等の電気性能
  • プレス成型の#22ソケットコンタクト　
  • #22コンタクトはPCBテイルもしくはプレスフィットから選択
  • 湿度と半田上がりに強いオーバーモールド成型のウェハー状インサート
  • インサートは従来品のシェルに適用可
  • レセプタクルのみ
  • スタンドオフシェル（オプション）
  • US Patent #9,362,638
次世代ARINC600 カタログ

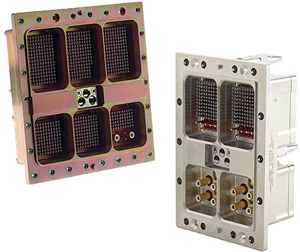

R27コネクタ

R27コネクタR27シリーズは、MIL-DTL-83527および欧州規格のEN3682に準拠しており、より高い機械特性、耐振動衝撃性能、耐環境性を要求される防衛用途に適しています。豊富なインサートアレンジの中から最適な組み合わせをお選びいただけます。また、R27シリーズのフィルターバージョンもあり、全てMIL-DTL-83527規格コネクタと互換性があります。

特長

  • ブラインドメイト設計
  • 動作温度範囲： -65℃～+150℃
  • 堅牢な削り出しのシェル
  • 耐環境シール（オプション）
  • 嵌合時防水用Oリング（オプション）
  • 360°EMIスプリング（オプション）
  • EMIフィルター内蔵（オプション）
  • 4つのシェルスタイルに最大8つのインサート（#22コンタクトで1,000芯までの多極）
  • ARINC600と同じインサートブロックを使用
  • 信号、電源、同軸、PCBテイル、Twinax/Quadrax、光ファイバコンタクト挿入可

用途

  • 航空宇宙、防衛全般
  • 艦艇、防衛車両
  • IFE
  • コクピットディスプレイ
R27コネクタ カタログ

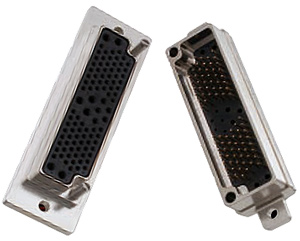

R39コネクタ

R39コネクタR39シリーズは、いわばD38999丸型コネクタの角型バージョンであり、より低背位、省スペースで実装できます。実績のあるD38999と同じコンタクトを採用しており、同じ挿抜工具、圧着工具を使えます。

特長

  • ブラインドメイト設計
  • 最大127極の多芯
  • スクーププルーフ構造の堅牢な削り出しのシェル
  • 信号、電源、同軸、PCBテイル、Quadrax、光ファイバコンタクト挿入可
  • Quadraxコンタクト挿入可（カスタムシェル）
  • 複数のインサートを組み込んだカスタムシェル対応可
  • EMIフィルター内蔵（オプション）

用途

  • 航空宇宙、防衛全般
R39コネクタ カタログ

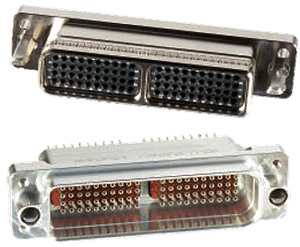

MMA シリーズ

MMA シリーズMMA シリーズは、ARINC600の電源、同軸、光ファイバー、Quadrax、#22コンタクトを使用し、コンパクトなシェルにモジュラー式のインサートを組み込んだラック＆パネルコネクタです。合計69種類のインサートから1つないし2つを選び、24種類のサイズのシェルに自在に組み込むことで、理想的なコンタクト配置を実現できます。

特長

  • ARINC600シェルサイズ1または2のインサートを自在に組合せ可
  • 動作温度範囲： -65℃～+125℃
  • 堅牢な削り出しのシェル
  • 嵌合時防水用Oリング（オプション）
  • M83527と同等のシール性能
  • モジュラー式のインサートは現場で自在に組合せ可
  • 360°EMIスプリング（オプション）
  • EMIフィルター内蔵（オプション）
  • 信号、電源、同軸、PCBテイル、Quadrax、光ファイバコンタクト挿入可
  • コンパクトなブラインドメイト設計

用途

  • 航空宇宙、防衛全般
MMA シリーズ カタログ
