1119 インラインジャンクション- 鉄道車両用

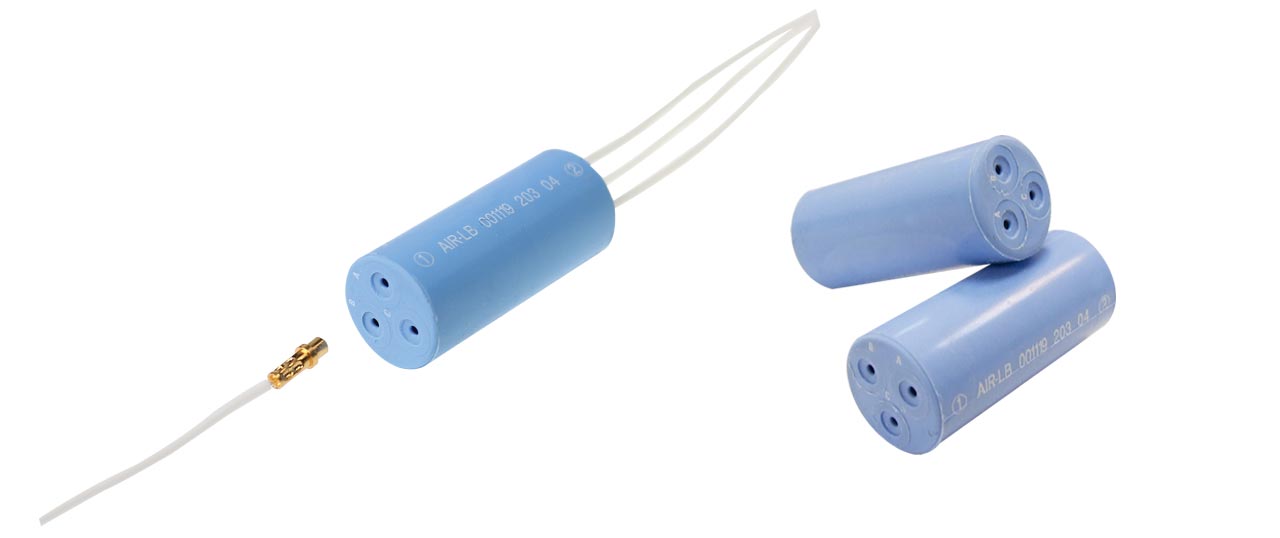

1119 インラインジャンクション

1119 インラインジャンクションは、優れたシール性、コンパクトで薄型設計を特長としたスプライスです。ケーブルハーネス用に最適なソリューションで、部品の差し込みや信号の変更、また損傷したワイヤの修理が簡単にできるようになります。

本製品は、鉄道車両用材料燃焼性試験に合格しています。

特長

  • 鉄道車両用インラインシールドジャンクション (スプライス)
  • 鉄道車両用材料燃焼性試験:「難燃性」合格(車材燃試2018-1446K)
  • 1~3芯のコンタクトをご提供(銅製、あるいはアルミニウム製のコンタクトケーブル用)
  • 使用温度範囲:-55℃~+175℃
  • ダイオード、抵抗、フューズ内蔵タイプもあり
  • ピンコンタクトは圧着式 (NF L53-105、NAS 1749、EN3155-016規格適合)
  • オーバーモールド技術により、優れたシール性を発揮
  • ABD031規格、FAR25853規格に適合した耐火性、低煙性、低毒性

組立手順

1119インラインジャンクション データシート
