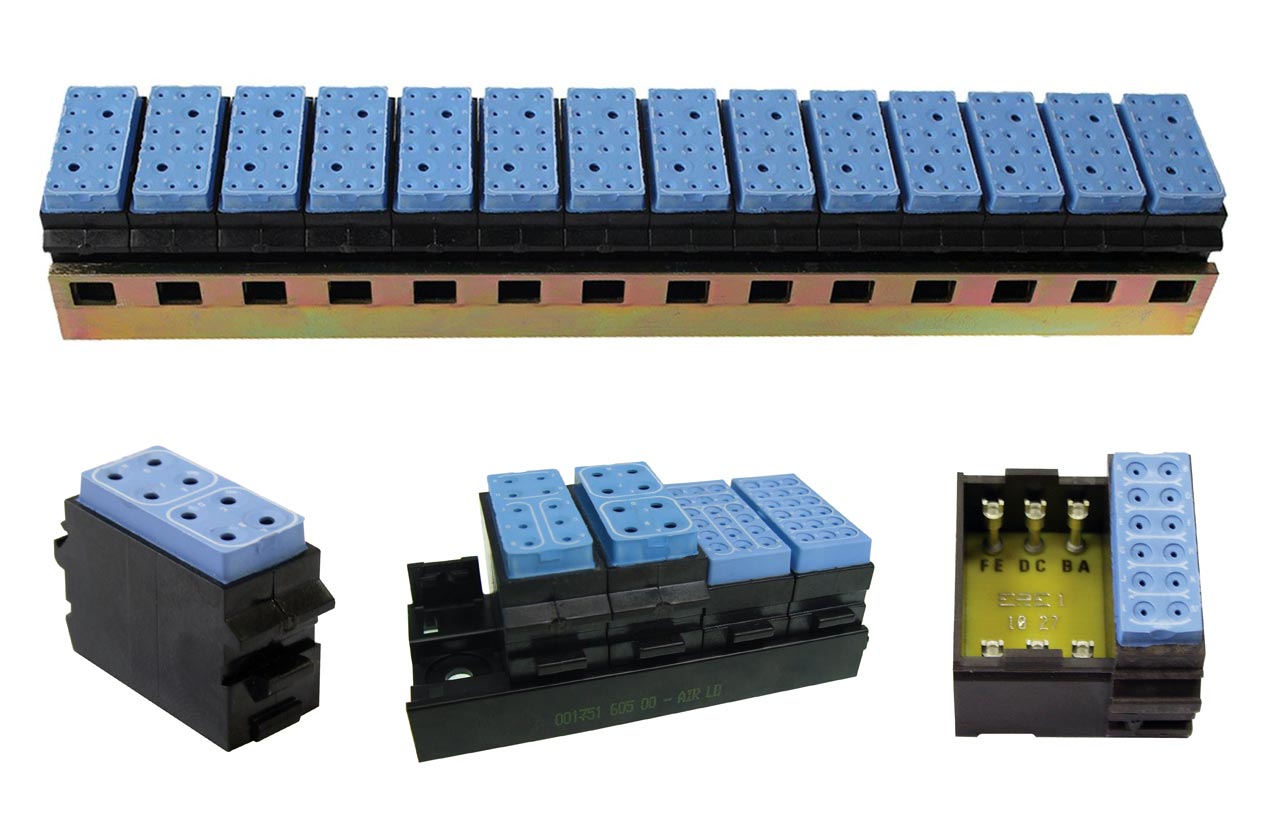

1777 ジャンクションモジュール

1777 ジャンクションモジュール

特長

  • コンパクトサイズの高密度シールドターミナルブロック
  • サイズ20、16、12、10の圧着式コンタクトで、適合電線は0.25~6mm2
  • UTE NF C 93462規格のモジュールは耐衝撃・振動性に優れ、IP67のシール性能
  • メタル又はコンポジットのレールに自由なモジュールの組合せが可能で入替えも簡単
  • -55℃~+175℃の幅広い使用温度範囲で、過酷な環境下でも高性能を発揮
  • 鉄道車両用材料燃焼性試験:「難燃性」合格
    -ジャンクションモジュール:車材燃試2019-72K
    -ジャンクションモジュール用レール:車材燃試2019-71K
  • 世界の鉄道規格にも適合(NFPA130、EN45545-2、NFF16-101/16-102)

1777 ジャンクションモジュール1777 ジャンクションモジュール

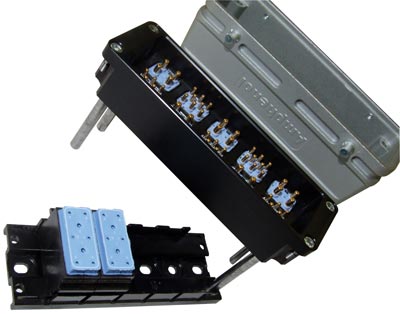

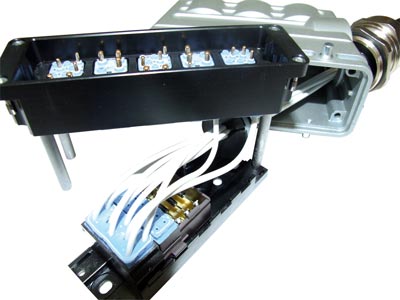

C146C146

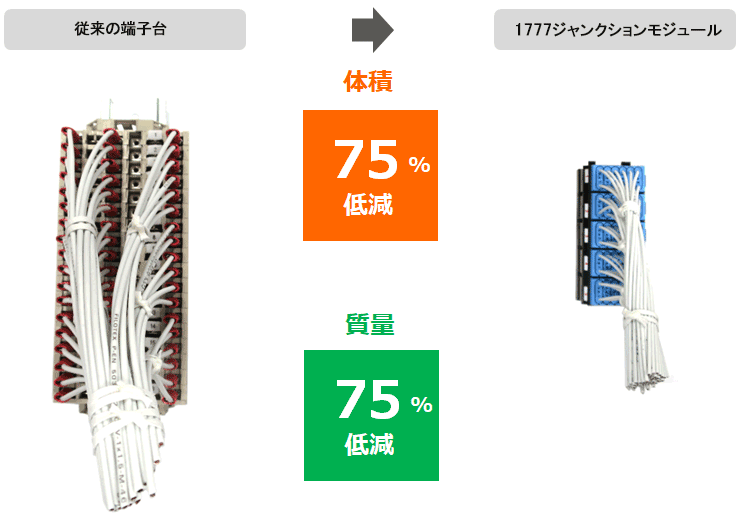

端子台との比較

1777ジャンクションモジュールは、一般的な端子台と比較した場合、大きさと重さで約75%の低減効果があります。加えて、1777ジャンクションモジュールは、それ自体のシール性が非常に高いため、防滴、防塵のために筐体で囲う必要はありません。 省スペース、軽量化が求められる鉄道車両には最適な製品です。

端子台との比較

組立手順

1777ジャンクションモジュール カタログ
