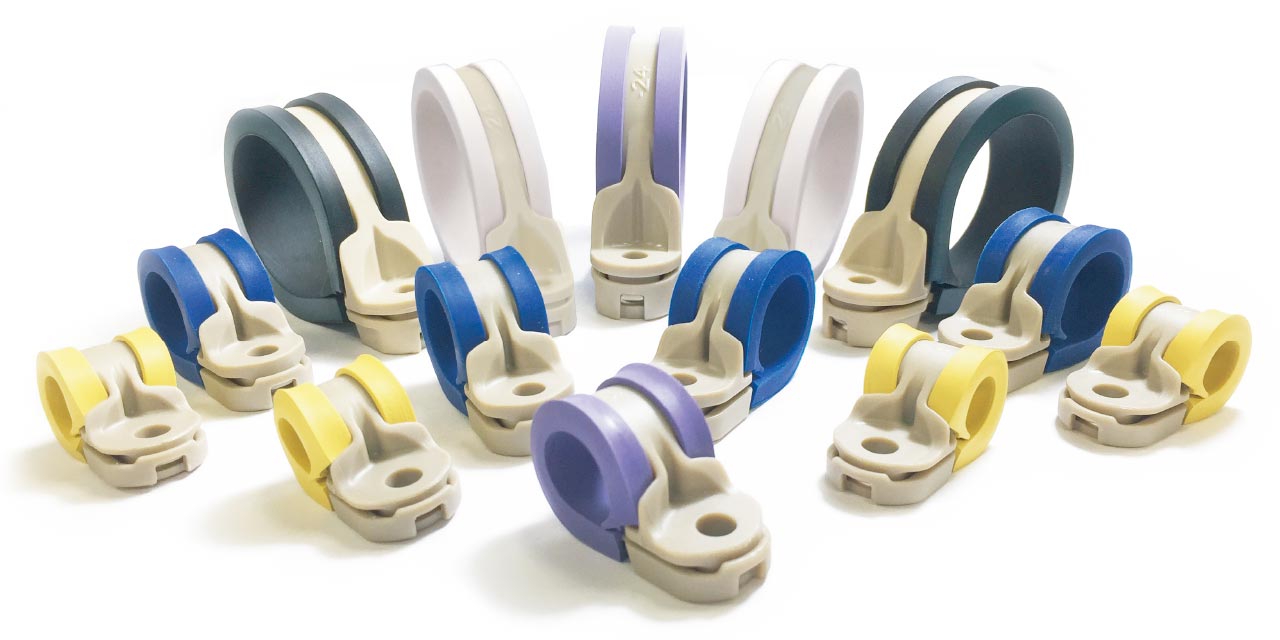

75Pクランプ 75Pクランプは、クランプ本体を覆うクッション機能を強化した、PEEKポリマー製Pクランプの進化版です。用途や使用環境に応じて、非導電性、耐腐食性に優れた6種類のクッションをお選びいただけるほか、Pクランプのヒンジのロック構造、軽量性、保守作業のしやすさなどの利点も受け継いでいます。クッションの形状、素材、カラーコードは、メタル製クランプの設計を踏襲しており、容易に置き換えがしやすいよう工夫されています。

材質 本体 PEEKポリマー(Mil-P-46183 Type I)
クッション 紫:エチレンプロピレンゴム(AMS 3253)
黄:ニトリル(AMS 3224)
黒(青帯付き):クロロプレン(AMS 3209)
白:シリコーン(AMS 3310)
青:フロロシリコンゴム(Mil-R-25988 Type II, Class 1, Grade 60)
環境特性 使用温度 -55°C ~+70°C
温度変化 RTCA DO-160G(Category A: -55°C~85°C at 10°C/min)
湿度 RTCA DO-160G(Category B: 240h at 38°C/85%RH to 65°C/95%RH)
耐衝撃 RTCA DO-160G(Category B: 6g Shock, 20g Crash Safety)
機械特性 耐振動 RTCA DO-160G: (Random Vibration, Curve E1, 11grms & High Level, Short Duration, Curve P, ±10g sinusoidal from 10 to 250Hz)
静止荷重 印加荷重:50lbf (-55°C, 23°C, 70°C)をクリア

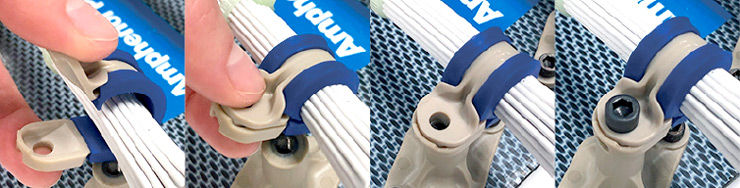

取付け手順(75Pクランプ) ※片手で簡単に取付けできます。

75Pクランプ取付け手順 ※片手で簡単に取付けできます。

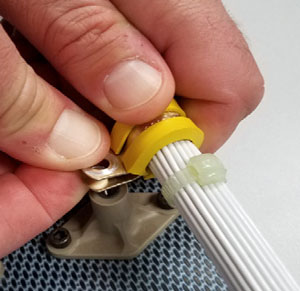

取付け手順(メタル製AS21919)※取付けに両手を使います。

メタル製AS21919では、取付けに両手を使います。
