APC シリーズ

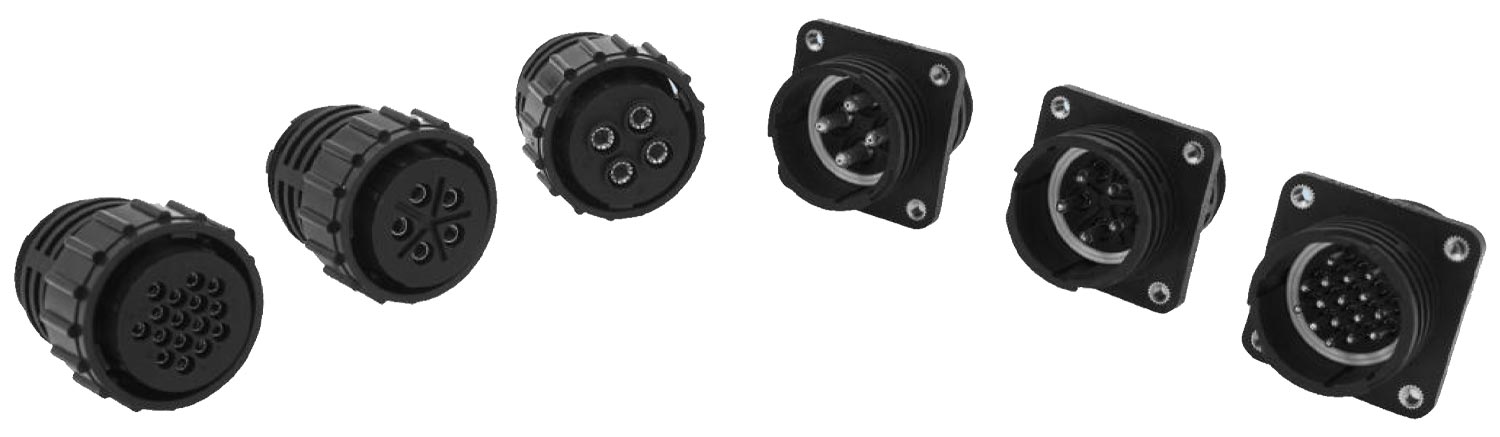

APC シリーズは、耐環境性に優れた樹脂製シェルの産業用丸型コネクタです。軽量性、耐環境性能、コストパフォーマンスの良さから、幅広い産業用の電源および信号用途に最適です。耐腐食性を有する樹脂製シェルを採用しており、くわえてUL94 V-0の難燃性、F1の耐UV性も取得しておりますので、過酷な屋外環境での使用に適しています。
IP67の防水性、500回の嵌合耐久性、-40℃～＋105℃の幅広い温度環境下にてご使用いただけます。3条ねじ嵌合タイプと2点バヨネット嵌合タイプをラインアップしています。
APCシリーズはRoHS準拠品で、ULとCSA認定を取得しています。
3条ねじ嵌合タイプ
| 電気特性 | 定格電流 | コンタクトサイズ | ||
|---|---|---|---|---|
| #16 | #12 | #10 | ||
| 13A | 23A | 30A | ||
| 定格電圧 | 600V | |||
| 絶縁抵抗 | 500M（Min.）@500V DC | |||
| 機械特性 | 嵌合耐久性 | 500回 | ||
|---|---|---|---|---|
| 結線方法 | 圧着 | |||
| 環境特性 | 防水性 | IP67 |
|---|---|---|
| 使用温度範囲 | －40℃～＋105℃ | |
| 耐振動性 | 10～2000 Hz、4時間、3軸方向 | |
| 耐衝撃性 | 50G |
| 材質 | シェル | 樹脂（UL94 V-0取得） | ||
|---|---|---|---|---|
| カップリングナット | 樹脂（UL94 V-0取得） | |||
| コンタクト | 銅合金 （錫めっき、銀めっき、金めっき） |
|||
| ガスケット | シリコンゴム | |||
| グロメット | シリコンゴム | |||
| O－リング | シリコンゴム | |||
| インサート | 銅合金、ニッケルめっき | |||
| インサート配列 |  |
 |
 |
|---|---|---|---|
| 18-4 | 18-11 | 18-16 | |
| コンタクトサイズ | 10 | 12 | 16 |
| 芯数 | 4 | 5 | 16 |
| 定格電流 | 600V | ||
| 耐電圧 | 2500V | ||
2点バヨネット嵌合タイプ
| 電気特性 | 定格電流 | コンタクトサイズ |
|---|---|---|
| #20 | ||
| 7.5A | ||
| 定格電圧 | 250V AC | |
| 耐電圧 | 1500V AC | |
| 絶縁抵抗 | 500M（Min.）@500V DC |
| 機械特性 | 嵌合耐久性 | 500回 | ||
|---|---|---|---|---|
| 結線方法 | 圧着 | |||
| 環境特性 | 防水性 | IP67（嵌合時） |
|---|---|---|
| 使用温度範囲 | －40℃～＋105℃ | |
| 耐振動性 | 10～2000 Hz、4時間、3軸方向 | |
| 耐衝撃性 | 50G |
| 材質 | シェル | 樹脂（UL94 V-0取得） | ||
|---|---|---|---|---|
| カップリングナット | 樹脂（UL94 V-0取得） | |||
| コンタクト | 銅合金 （錫めっき、銀めっき） |
|||
| ガスケット | シリコンゴム | |||
| グロメット | シリコンゴム | |||
| O－リング | シリコンゴム | |||
| インサート | 銅合金、ニッケルめっき | |||
| インサート配列 |  |
 |
 |
|---|---|---|---|
| 8-4 | 11-8 | 11-9 | |
| コンタクトサイズ | 20 | 20 | 20 |
| 芯数 | 4 | 8 | 9 |
| 定格電流 | 250V | ||
| 耐電圧 | 1500V | ||
