ARMOR IPX シリーズ

ARMOR IPX シリーズ

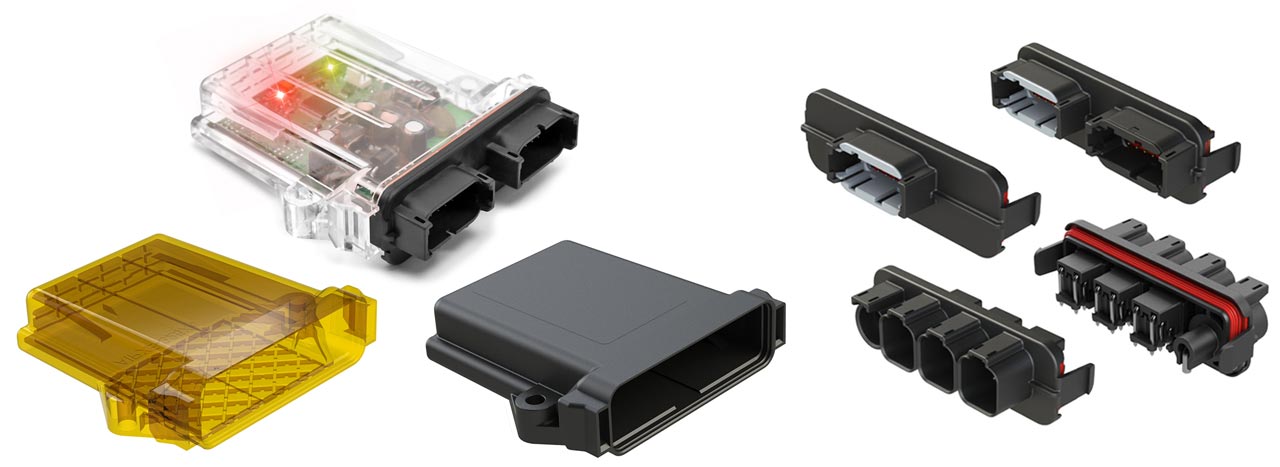

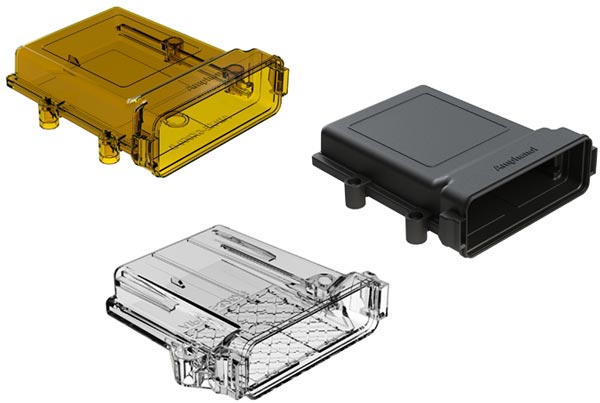

ARMOR IPXエンクロージャは、プリント基板およびECU格納用の防水ケースです。エンクロージャーの両サイドに、貫通穴付きの堅牢なフランジを設けており、車体内のスペースなどに簡単に取付けできます。材質は熱可塑性樹脂のPA66、ポリエーテルイミド樹脂のPC、PEIの3種類で、オプションで通気口付きも提供しています。

ARMOR IPXヘッダーは、ATあるいはATMコネクタ付きのコンパクトな電気接続システムです。スナップイン方式となっており、ARMOR IPXエンクロージャにクイックで確実な取付が可能です。誤嵌合防止キー、シールドされた90°オーバーモールドピン、またフランジ部に施された周縁状の防水シールなどが特長です。

本製品は、ATあるいは、ATMシリーズの標準プラグと完全嵌合します。 また、業界標準のEECエンクロージャと互換性がありますので、容易に置き換え可能です。

特長

  • 使用温度範囲:
    -黒色エンクロージャ(PA66):-40℃~+120℃
    -透明エンクロージャ(PC):-55℃~+125℃
    -Ultemエンクロージャ(PEI):-55℃~+125℃
    -AT/ATMヘッダー:-55℃~+125℃
  • ARMOR IPX シリーズ
  • 防水性:IP67、IP69K(ヘッダー取付け時)
  • 塩水噴霧:96時間
  • ヘッダーは、以下をラインアップ
    -ATコネクタを格納:12芯、24芯、36芯、48芯I/O
    -ATMコネクタを格納:12芯、24芯I/O
  • 誤嵌合防止キー(A、B、C、D)を設定可能
  • 優れた耐液性(産業用途の主要な液体に対する保護性能)
