ASRC-HV

  • 圧着

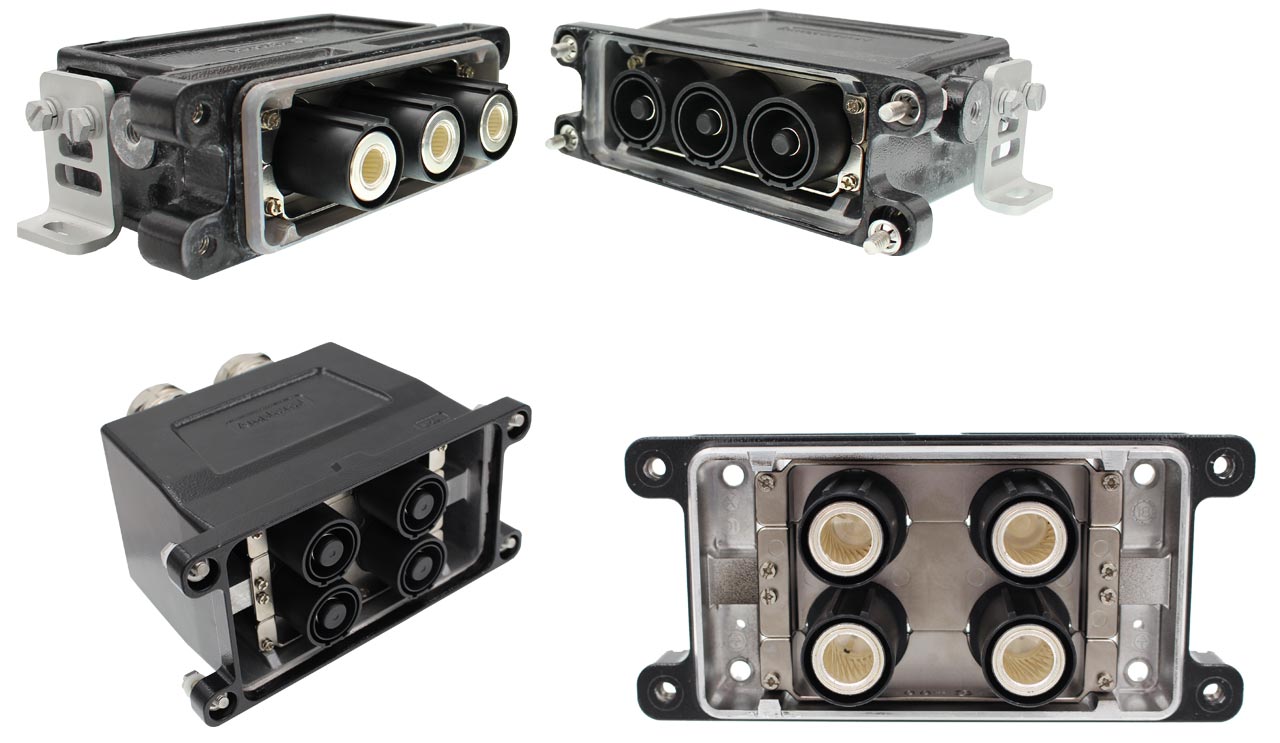

ASRC-HV

ASRC-HVは、耐環境性、耐振動性に優れた高電圧、大電流角型コネクタです。高強度のスクリューナットで嵌合しますので、鉄道車両などの過酷な環境下においても、安全性、信頼性を提供します。

400Aタイプ(1~4芯)、700Aタイプ(1~3芯)の2種類をラインアップしており、定格電流は4000Vに対応しています。IP68、IP69Kの防水・防塵性、500回の嵌合耐久性、EN45545などをはじめとした鉄道車両関連の規格に適合しています。

ASRC-HVは、IEC 61373(GB/T 21563-2008) Category 2の耐振動・衝撃試験に合格しています。 ジャンパーケーブル付きで提供可能です。

■適合規格:
・EN 45545, EN 61984
・IEC 61373 - 2010 (GB/T 21563-2018)
・IEC 60529 - 2001 (GB 4208-2008)

機械特性
嵌合耐久性 500回 Max.
結線方法 圧着
耐振動、耐衝撃 IEC 61373-1999- (GB/T21563-2008) Category 2
コンタクト保持力 14mm: 200N
電気特性
定格電流 400A Max. 700A Max.
定格電圧 4,000V AC
耐電圧 10,000V (1min)
接触抵抗 0.15mΩ以下
絶縁抵抗 5,000MΩ Min.
温度上昇 ≤ 60K
環境特性
使用温度 -40℃  ~ 125℃
耐湿性 90% ~ 95% (40±2℃)
保護等級 IP68, IP69K
耐腐食性(塩水噴霧) 500時間
材質
シェル アルミニウム合金、エポキシコーティング
内部フレーム アルミニウム合金、ニッケルめっき
絶縁体 熱可塑性樹脂(UL94-V0、EN45545)
コンタクト RADSOK®コンタクト(14mm)
銅合金、銀めっき、圧着タイプ
シーリング材 ゴム
ASRC-HV カタログ
