ASRC-M
- カタログ
- 圧着

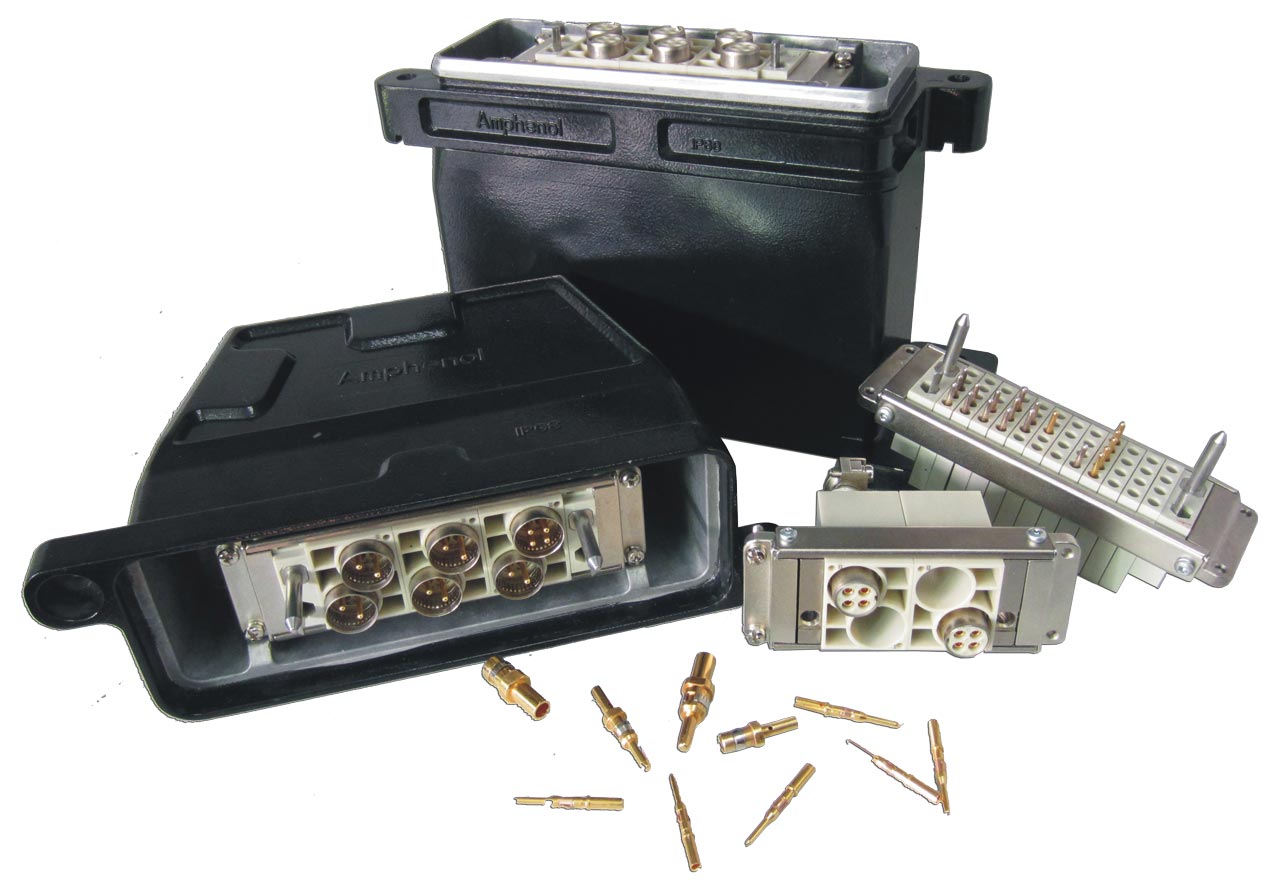

ASRC-M シリーズは、耐環境性に優れたモジュラー式角型コネクタです。堅牢なアルミニウム製シェルと内部フレームで保護された筐体内に、Q4コンタクト(*1)もしくはQ8コンタクト(*2)を最大6本配置することができます。
誤嵌合防止キー、ガイドピン、360°EMIシールド、IP67などの特長を持っており、IEC61373（Category 1, class B）の耐振動・衝撃試験に合格しておりますので、鉄道車両などの過酷な環境下で優れた性能を発揮します。
ジャンパーケーブル付きで提供可能です。
*1 Q4コンタクトはEthernet 100Base-Tに対応
*2 Q8コンタクトはEthernet 1000Base-Tに対応
なお、Cat.5e適合のMegaBitモジュール、Cat.7適合の GigaBitモジュールも ASRCに組込み可能です。

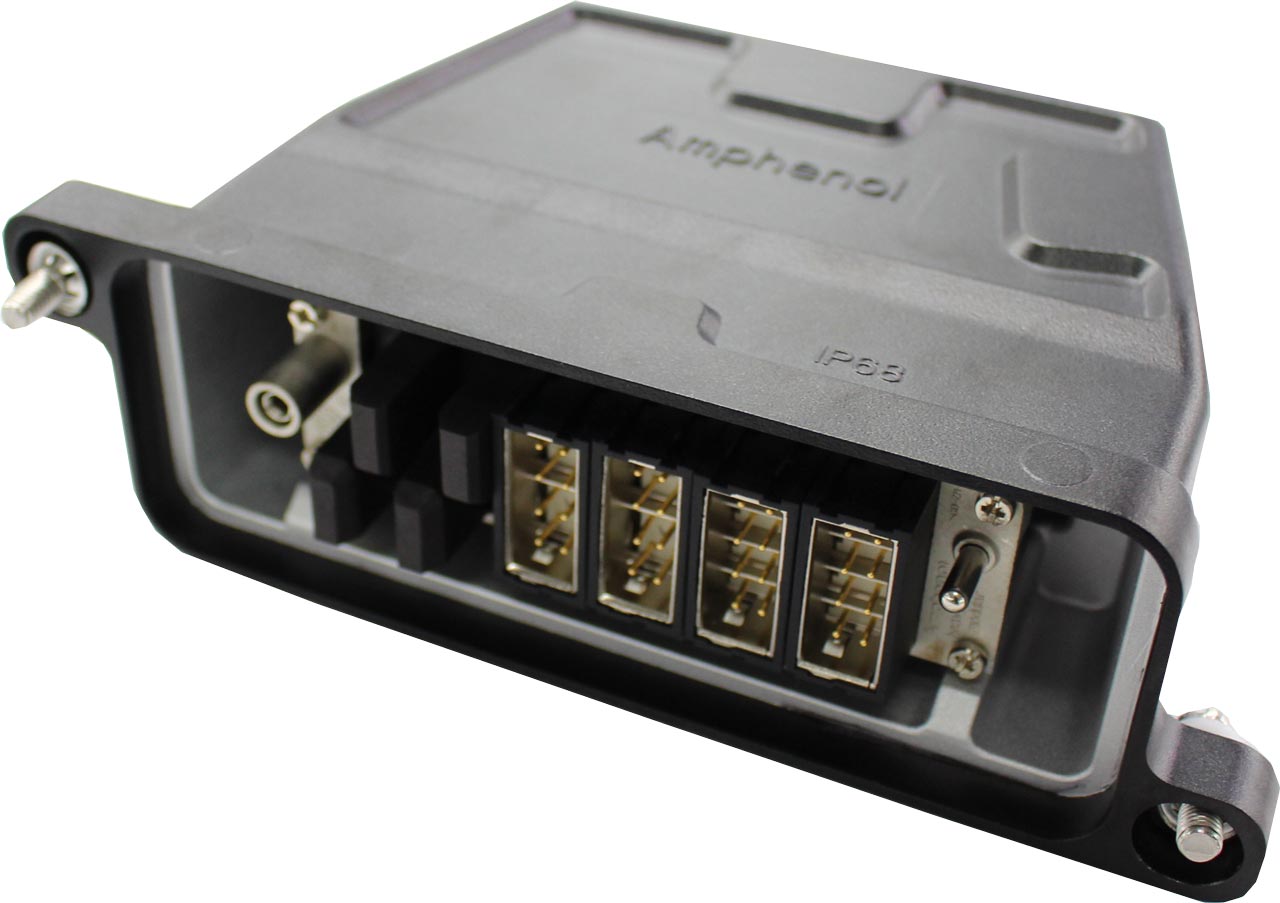

GigaBitモジュール組込みASRC
アプリケーション例：
・鉄道車両
・旅客案内システム
・Ethernet 100Base-T、1000Base-T
| 電気特性 | ||
|---|---|---|
| Qコンタクト | Q4コンタクト | Q8コンタクト |
| コンタクトサイズ | #16 | #20 |
| 定格電流 | 13A | 7.5A |
| 定格電圧 | AC 125V (r.m.s) | AC 125V (r.m.s) |
| 耐電圧 | AC 1500V (r.m.s) | AC 1500V (r.m.s) |
| 接触抵抗 | ≤ 2.5mΩ | ≤ 3.0mΩ |
| 絶縁抵抗 | ≥ 2000mΩ | |
| 反射減衰量 | ≤ 0.4dB@100MHz | |
| クロストーク | ≥ 43dB@100MHz | |
| 機械特性 | ||
| 嵌合耐久性 | 500回 | |
| 結線方法 | 圧着 | |
| 耐振動、耐衝撃 | IEC61373（Category 1, class B） GB/T 21563-2008 |
|
| コンタクト保持力 （NFF 61030に準拠） |
#20: 70N #16: 70N |
|
| 環境特性 | ||
| 使用温度 | -40℃ ～ 125℃ | |
| 耐湿性 | 90% ～ 95% (40±2℃) | |
| 保護等級 | IP67 | |
| 難燃性 | UL94-V0, NFF16-101/16-102 | |
| 耐腐食性（塩水噴霧） | 48時間 | |
| 材質 | ||
| シェル | アルミニウム合金、エポキシコーティング | |
| 内部フレーム | アルミニウム合金、ニッケルめっき | |
| 絶縁体 | 熱可塑性樹脂 | |
| コンタクト | 銅合金、金めっき | |
| シーリング材 | シリコーンゴム | |
