ATHP シリーズ

  • 圧着

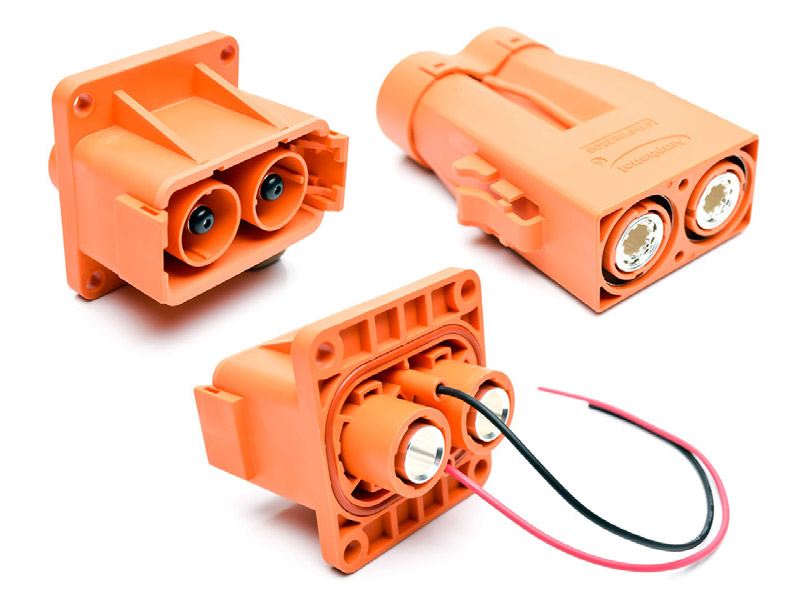

ATHP シリーズ

ATHP シリーズは、建設機械、鉱山機械、農業機械、船舶機械、大型トラックなど過酷な環境での使用を想定した電源用コネクタです。 180Aまでの大電流に対応する2芯RADSOK®コンタクトが、堅牢かつコストパフォーマンスに優れた樹脂製の筐体で守られています。

特長

  • RADSOK®コンタクトで大電流を実現
  • 環境に強い熱可塑性ハウジング(難燃性:UL94-V0を取得)
  • 高振動、機械的な衝撃に強い頑丈な構造
  • IP67の防水・防塵性能(嵌合時)
  • インライン、あるいはパネルマウント
  • EMCシールド、HVIL(高圧連動ループ)回路も提供可(オプション)

仕様

  • 定格電圧:1000V AC/DC
  • 定格電流:180A(50mm²)
  • 使用温度:-40℃~+130℃
  • 絶縁抵抗:5000MΩ以上(25°Cの場合)
  • 芯数:2芯
  • 嵌合回数:100回
  • 熱可塑性ハウジング(難燃性 : UL94-V0を取得)
  • 使用温度:-40°C~+130°C
