BTS/OBTS シリーズ

  • 圧着
  • ねじ止め

BTS シリーズBTS シリーズ

OBTS シリーズOBTS シリーズ

BTSシリーズ

BTS シリーズは、屋外携帯基地局の電源用コネクタとして開発されました。MIL-DTL-26482シリーズIIをベースに、クリップリテンション機構および強い耐腐食性のある黄銅製シェルの採用、すぐれたEMIシールディング、耐衝撃性、ならびに耐振動性が特長です。世界中のキャリアに300万個以上(2015/10現在)の出荷実績がございます。プラグ側はねじ止め式結線のため、現場での組立が簡単に行えます。2芯タイプ(48VDC/60VDC)、3芯タイプ(400VDC/250VAC)があります。

特長

  • 黄銅製シェル、錫/ニッケルめっき
  • クイックバヨネット嵌合
  • 定格電流 55A(2芯)、20A(2芯)、10A(3芯)
  • 360°EMIシールディング
  • 動作温度 -55℃~+85℃
  • IP67防水
  • レセプタクル側は圧着、プラグ側はねじ止め式結線
  • 電線サイズ外径 7-18mm
  • UL94-V0
  • ISO 21207 Method B 5 cycles 耐腐食試験合格
  • IEC61984、IEC60950-22適合
  • UL/TUV認定
BTS シリーズ データシート

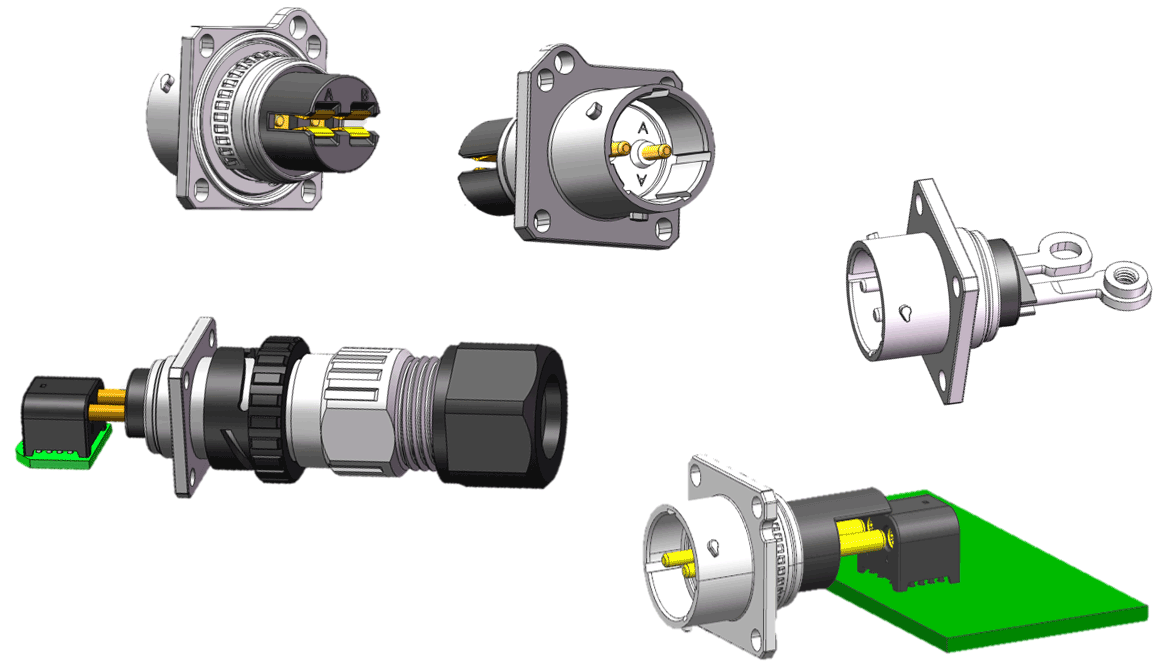

OBTSシリーズ

OBTS シリーズは、BTS シリーズをベースに、パッシブ相互変調 (PIM)を改善しながら、30%の軽量化を図りました。今日の高性能なRRHに、より高電流を送るために設計されており、60VDCの2芯タイプ、400VDCもしくは250VACの3芯タイプがあります。

  • 亜鉛合金製シェル、錫/ニッケルめっき
  • クイックバヨネット嵌合
  • 定格電流26A (2芯)、16A (3芯)
  • 360°EMIシールディング
  • 動作温度 -55℃~+105℃
  • IP67防水
  • レセプタクル側は圧着、プラグ側はねじ止め式結線
  • 電線サイズ外径 6-18mm
  • UL94-V0
  • ISO 21207 Method B 5 cycles 耐腐食試験合格
  • IEC61984、IEC60950-22適合
  • UL1977認定
OBTS シリーズ データシート
