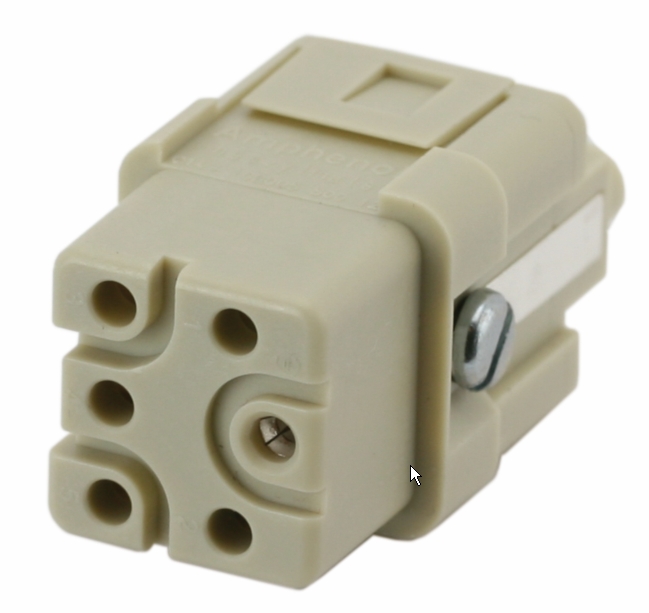

C146 Q コンパクトタイプのインサート C146 10B005 500 12
heavy|mate® - C146 Q 圧着式、5+PE、メスインサート | ||
| 品番 | C146 10B005 500 12 | |
| シリーズ名 | 産業用角型コネクタ heavy|mate® - C 146 | |
| サブシリーズ名 | 産業用角型コネクタ heavy|mate® - C146 Q | |
| 注記 | 圧着コンタクトは別途ご注文ください | |
| 一般特性 | ||
| コンタクト数 | 5 + PE | |
| コンタクトタイプ | 圧着コンタクト | |
| コンタクトの種類 | ソケット | |
| 電気特性 | ||
| 定格電圧 | DIN EN 60664-1 / IEC 60664-1 | 230V（導体 - アース） 400V（導体 - 導体） |
| 定格インパルス耐電圧 | DIN EN 60664-1 / IEC 60664-1 | 6000V |
| 定格電流 (@40℃） | 軽減曲線をご参照ください | |
| 設置カテゴリ | DIN EN 60664-1 / IEC 60664-1 | III |
| 絶縁材料グループ | DIN EN 60664-1 / IEC 60664-1 | II |
| 絶縁抵抗 | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1010 Ω |
| 接触抵抗 | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | < 5 mΩ |
| 汚染度 | DIN EN 60664-1 / IEC 60664-1 | 3 |
| 耐候性 | ||
| 耐候性試験 | DIN EN 60068-1 / IEC 60068-1 | 40 / 125 / 21 |
| 機械的特性 | ||
| 耐久性 | ≥ 500 回 | |
| 材料 | ||
| コンタクト | 銅合金 | |
| インサート | PC | |
| 色 | グレー | |
| コンタクトめっき | 銀めっき / 金めっき | |
| コンタクト | CuZn | |
| その他の特性 | ||
| 結線方式 | 圧着 | |
| 適用電線サイズ | 0.5mm2 - 4mm2 | |
| 適用電線サイズ (AWG) | 20 - 12 | |
| 難燃性 | UL 94 | V-0 |
