CCS(Cell Connection System)回路

CCS(Cell Connection System)

CCS(Cell Connection System)回路は、センサ、セル間接続のバスバー、それらを接続するハーネスやFPCアセンブリを統合した一体型モジュールです。

EV、HEVのバッテリーパックのトップカバーとして使用され、バッテリーセルの温度検知と電圧検知を行うとともに、バスバーを介してバッテリーパックとセル間の高電圧接続を担います。またセンサー出力をバッテリーマネジメントシステム(BMS)に接続し、バッテリーパックとセルの充電状態の監視および制御をサポートします。

複数の機能を一つのモジュールに組み込むことで、省スペース、軽量化、工数削減ならびに、高信頼のバッテリー接続を実現します。

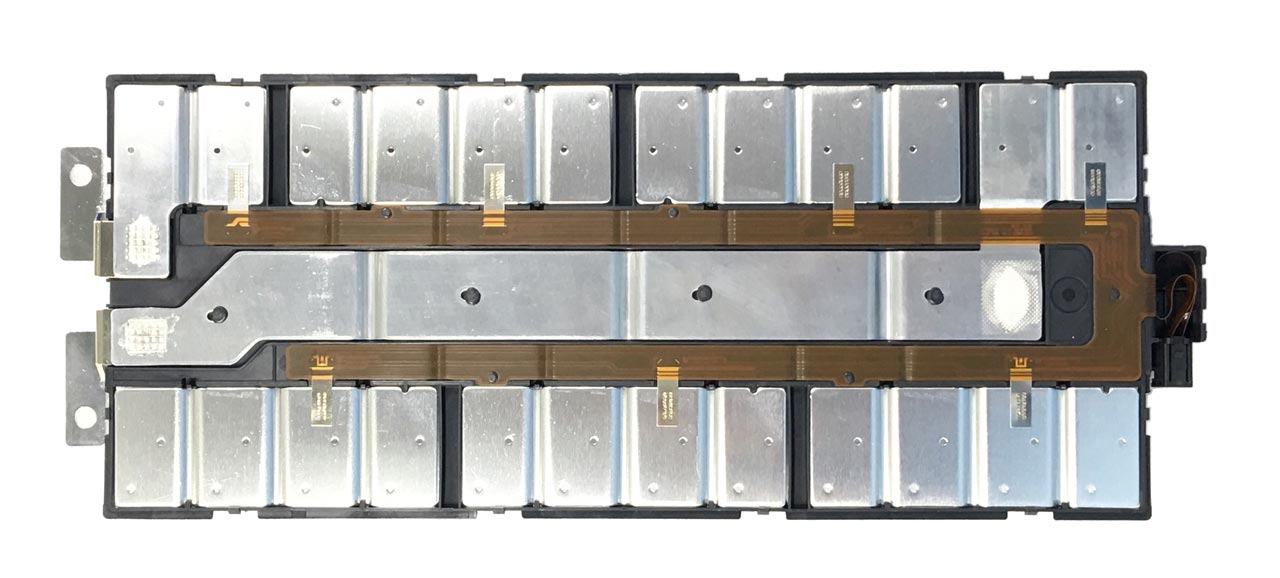

FPC(フレキシブル基板)実装モジュール

FPC(フレキシブル基板)実装モジュール
  • FPC取付のNTCサーミスタが温度検知
  • 省スペース、軽量、組立時間の削減

ラミネートバスバー実装モジュール

ラミネートバスバー実装モジュール
  • ラミネートバスバー取付のNTCサーミスタが温度検知
  • 省スペース、軽量、組立時間の削減

ワイヤーハーネス実装モジュール

ワイヤーハーネス実装モジュール
  • バスバー取付のNTCサーミスタが温度検知
  • CCS内に配線されたハーネスを、お客様指定のコネクタに接続

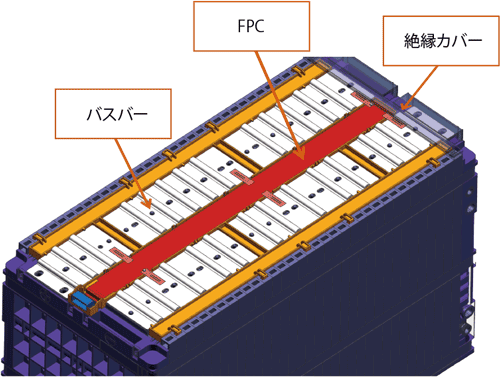

CCSアプリケーション例

バッテリーパック

バッテリーパック
