PCI シリーズ

PCI シリーズ

PCI シリーズは、CompactPCI規格の小型パワーコネクタです。CompactPCI用途向けに開発されたPCIHシリーズをベースに、サイズ、仕様を幅広く網羅した4つの派生シリーズを展開しており、データセンターや通信システムなどで豊富な実績を誇ります。

PCIHシリーズは、3U、6Uサイズのプラットフォームに適しており、IEEE 1101.1、IEEE 1101.10、VITA 30のアプリケーションにおいて卓越した電源システムを提供します。47芯のPCIH47アレンジについては、PICMG® 2.11に完全適合しています。

最大で2000V、40Aに対応しており、優れたブラインドメイト構造、誤嵌合防止機能を備えています。-55℃~+125℃の温度環境下でご使用いただけます。

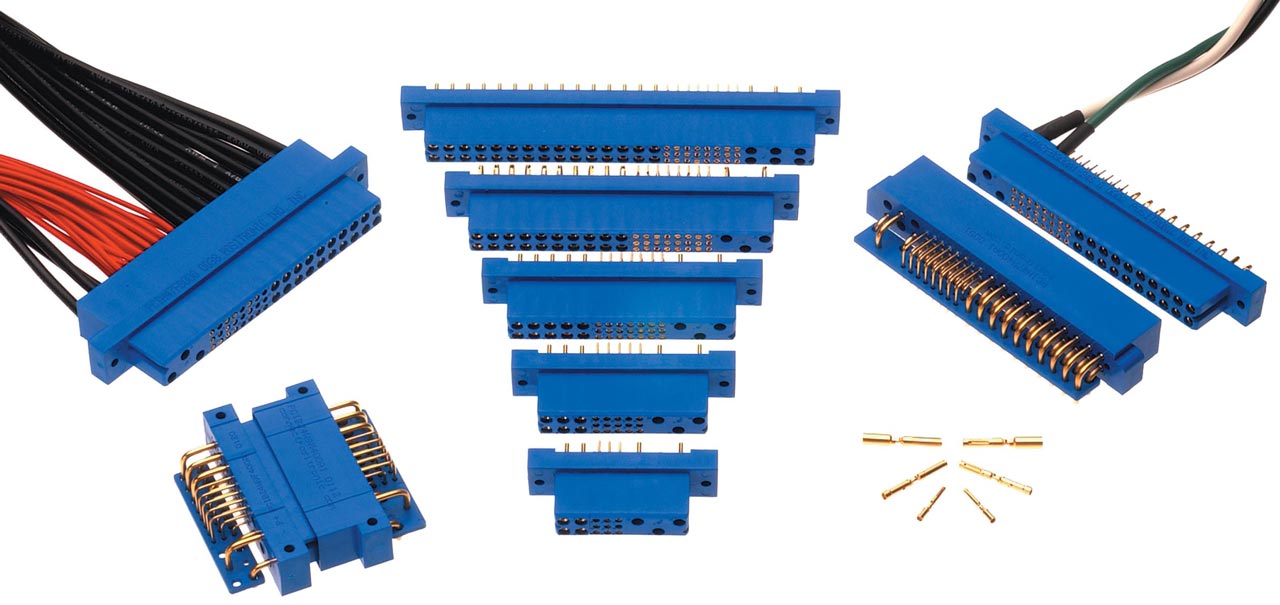

製品ラインアップ

※各製品のサムネイル画像をクリックすると、詳細情報(英文)をご覧いただけます。

PCIHPCIH PCIAPCIA PCIBPCIB PCICPCIC PCIMPCIM

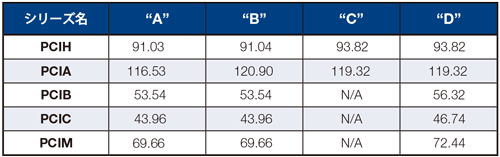

外形寸法図

単位:mm
すべての寸法は参考値です。

外形寸法図

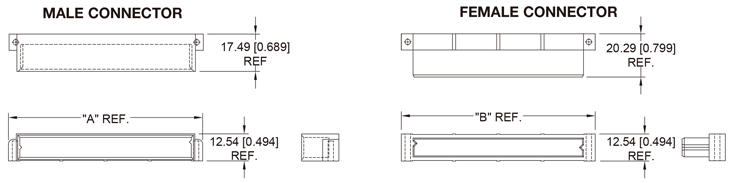

ライトアングル基板取付けタイプ
ライトアングル基板取付けタイプ

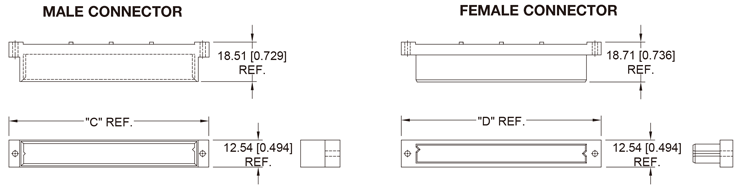

ストレート基板取付けタイプ
ストレート基板取付けタイプ
PCI シリーズ カタログ
