クーラントレベルセンサ

クーラントレベルセンサ

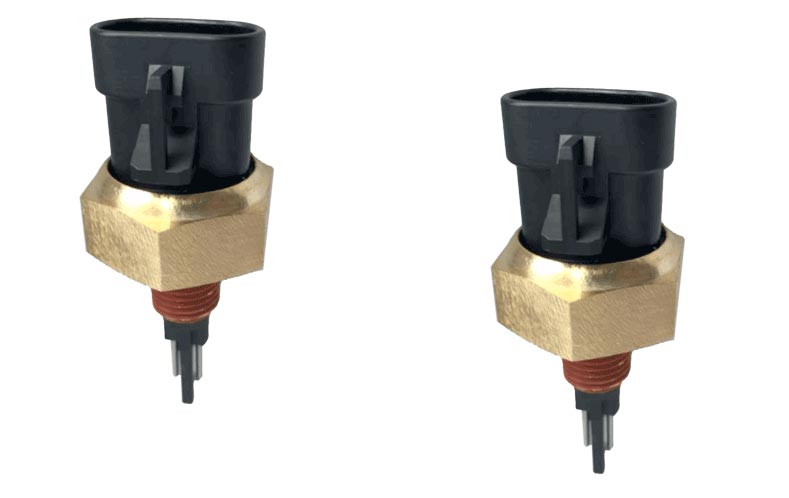

アンフェノールは、エンジン冷却液などの導電性液の水位を検出する、ACタイプのクーラントレベルセンサを提供しています。長寿命で耐環境性に優れており、大型車両、建設機械などのヘビーデューティな用途において、高い信頼性を発揮します。

従来のDCタイプのレベルセンサは、電気分解によるプローブの劣化や、メタル部品の変形が生じるため、長期間の使用が難しい側面がありました。そのため、本製品はセンサプローブに交流電流を印加することで、製品劣化を最小限にし、信頼性の向上ならびに長寿命を実現しました。

樹脂製が大半であったナット部には耐腐食性に優れた黄銅を採用することで、製品寿命、破損に対する強度を高めており、またEPDMゴム製のシーリング材などの使用により、高耐水性に優れた構造になっています。

特長

  • 電気分解による腐食が起こりにくいため、長寿命
  • 黄銅ナットの採用により、破損に強く、耐環境性に優れた設計
  • 半田及び電線不使用(プレスフィット)
  • ポッティング剤不使用
  • EPDMゴム使用で、優れた高耐水性能

仕様

  • 供給電圧:4.75~5.25 V DC
  • 出力電圧:1.20 ±0.25V DC(in coolant)
                   3.75 ±0.25V DC(in air)
  • 供給電流:<12.5mA
  • 動作圧力:<20 PSI
  • 保護等級:IP67
  • 使用温度範囲:-40℃~+125℃
  • EMC:ISO10605、ISO11452-1&ISO11452-3
  • コネクタ部:Metri Pack 150; PBT GF15 black
  • 質量:45g

外形寸法、接続回路例

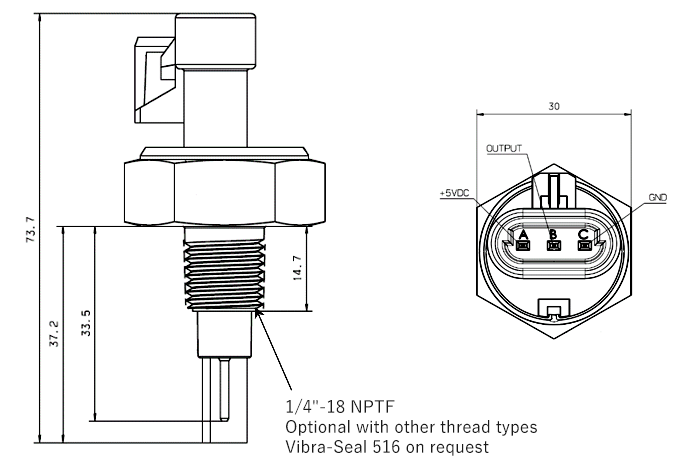

外形寸法

1/4"-18 NPTF
Optional with other thread types
Vibra-Seal 516 on request

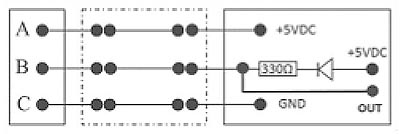

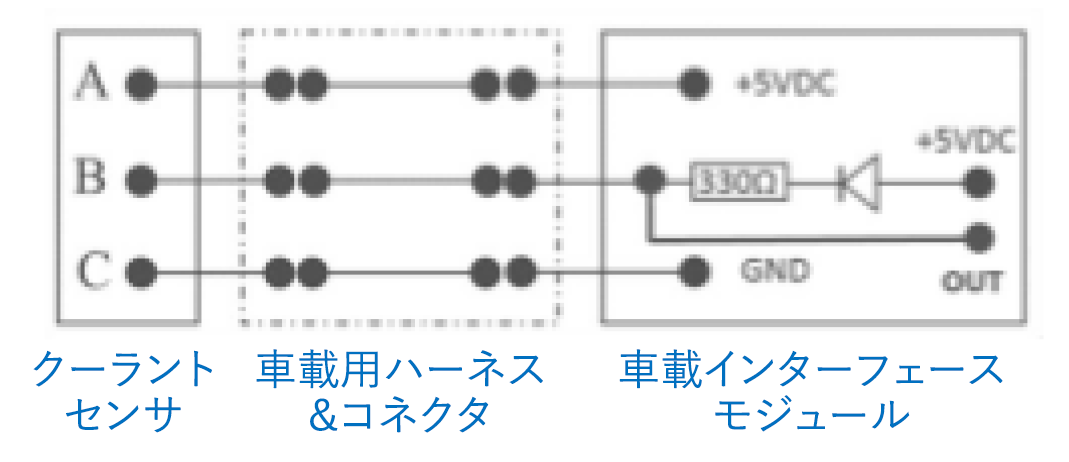

インターフェース回路接続図

接続回路例

クーラント
センサ

車載用ハーネス
&コネクタ

車載インターフェース
モジュール

この製品についての詳しいお問合せは、こちらから。
※フロートセンサも取扱いしておりますので、弊社営業までお問合せください。
