D38999コネクタ対応の高速差動伝送コンタクト
- カタログ
- 圧着
- PCB
防衛装備品で標準的に使われているアンフェノールのD38999コネクタは、さまざまな種類の高速伝送用コンタクトを実装できます。
ここでは、イーサネット規格に最適なコンタクトを、通信速度別でご紹介します。
弊社で、高速伝送ケーブルアセンブリを承っています。
| コンタクト種類 | オーバルコンタクトシステム OCS |
Octonet | Quadrax | スプリットペア Quadrax |
|---|---|---|---|---|

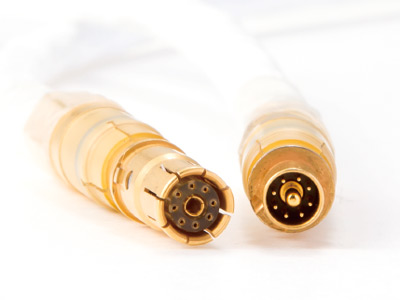

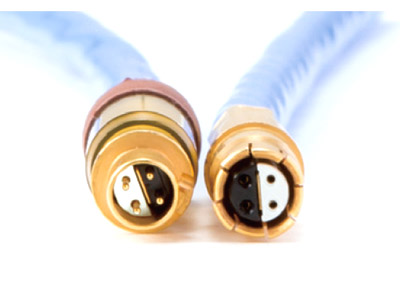

| 外観 |  |
 |
 |
 |
D38999コネクタ 組込み例 |
| 特長 | 楕円形状のコンタクトに1ペア（2芯）を内蔵することにより、インピーダンスマッチングとクロストーク低減を極めたモデル。 | 差動4ペア（8芯）をサイズ8のコンタクトに内蔵することにより、耐環境型高速イーサネットを最も省スペースで実現できるモデル。 | 差動インピーダンス100Ωのペア線を2ペア（4芯）内蔵したギガビット信号伝送向けベーシックモデル。 | 差動ペア間を金属板で遮蔽することにより、Quadraxに比べペア間クロストークを低減、より高速な信号伝送が可能なモデル。 |
| 最大データ転送速度 | 10Gbps/ペア | 4Gbps/ペア | 2.5Gbps/ペア | 6.5Gbps/ペア |
| 推奨通信プロトコル | 1000/10G/40GBASE-T | 1000/10GBASE-T | 10/100/1000BASE-T | 100/1000/10GBASE-T |
| 内蔵ペア数 | 1ペア/コンタクト | 4ペア/コンタクト | 2ペア/コンタクト | 2ペア/コンタクト |
| ピンコンタクト の正面図 |
 |
 |
 |
 |
| ギガイーサ (1000BASE-T)の 最小シェルサイズ |
シェルサイズ13 |
シェルサイズ9 |
シェルサイズ17 |
シェルサイズ17 |
| 10Gイーサ (10GBASE-T)の 最小シェルサイズ |
シェルサイズ13 |
シェルサイズ9 |
Cat.6Aケーブルと 接続不可 |
シェルサイズ17 |
| 1コネクタに組み込める 最大コンタクト本数 |
シェルサイズ25 21本(=21ペア)  |
シェルサイズ25 8本(=32ペア)  |
シェルサイズ25 8本(=16ペア) |
シェルサイズ25 8本(=16ペア) |
| 準拠規格 | MIL-DTL-38999 シリーズIII |
MIL-DTL-38999 シリーズIII |
MIL-DTL-38999 シリーズIII |
MIL-DTL-38999 シリーズIII |
| 表面処理(コンタクト) | ピン・ソケットともコンタクトは、ニッケル下地に50μインチmin.の金めっきが施されています。 | |||
| カタログ | 高速差動伝送コンタクトカタログ | |||
