EMP

  • 圧着

EMP

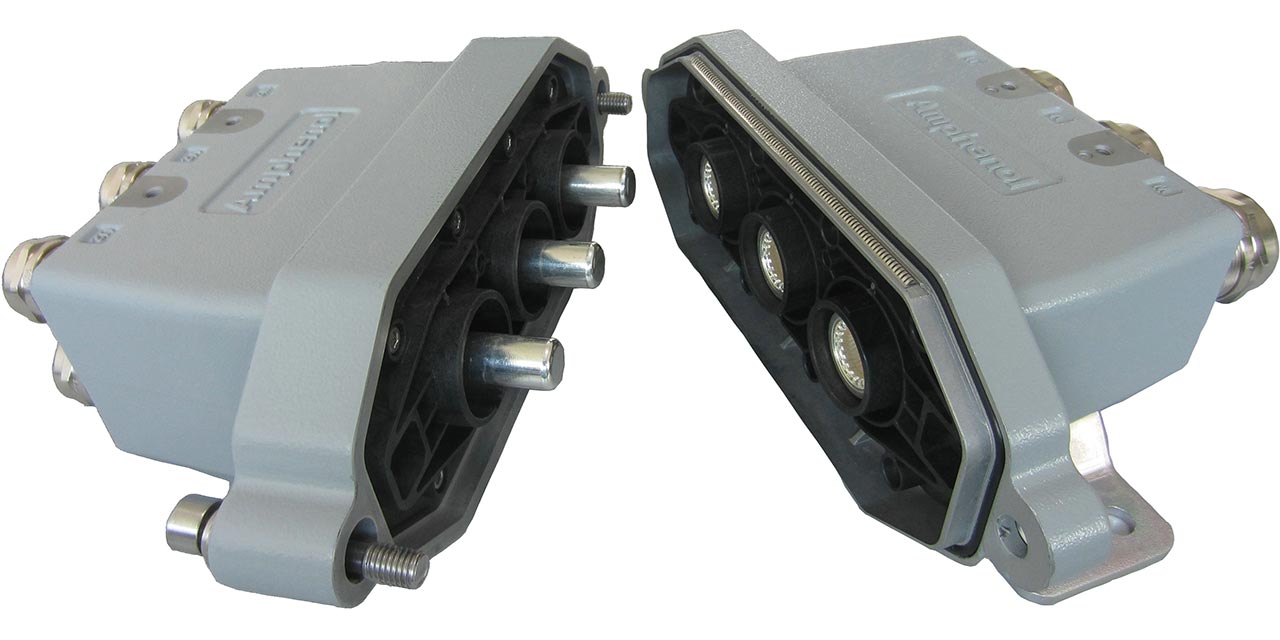

EMP(Electrical Motor Power)は、鉄道車両モーター電源の分配用に最適な高電圧、大電流角型コネクタです。高強度ステンレススチール製のスクリューナットで嵌合しますので、床下などの過酷な環境でも、安全性、信頼性を提供します。

最大で700A、4000Vに対応し、複数の誤嵌合防止キーおよびシールドタイプ、非シールドタイプをラインアップしております。
プラグにはスプリングフィンガーが内蔵され、シールド効果を高める構造になっています。

材質 シェル:アルミニウム合金
インサート:熱可塑性樹脂
コンタクト:銅合金、銀めっき、圧着タイプ
ケーブルグランド:真鍮、ニッケルめっき
機械特性 耐振動、耐衝撃性:Category 1, Class B (EN61373)
使用温度:-55°C ~+125°C
保護等級:IP67
嵌合耐久性:500回
電気特性 定格電圧:2000~4000 V r.m.s
定格電流:250~700A max.
絶縁抵抗:5000 MΩ Min.
用途 車両間(屋外用)
空調システム(屋外用)
台車(屋外用)
制御箱(屋外用)
その他車両内
EMP カタログ
