Easy&Safe - IEC60309規格 IP&S（産業用プラグ＆ソケット）

• カタログ

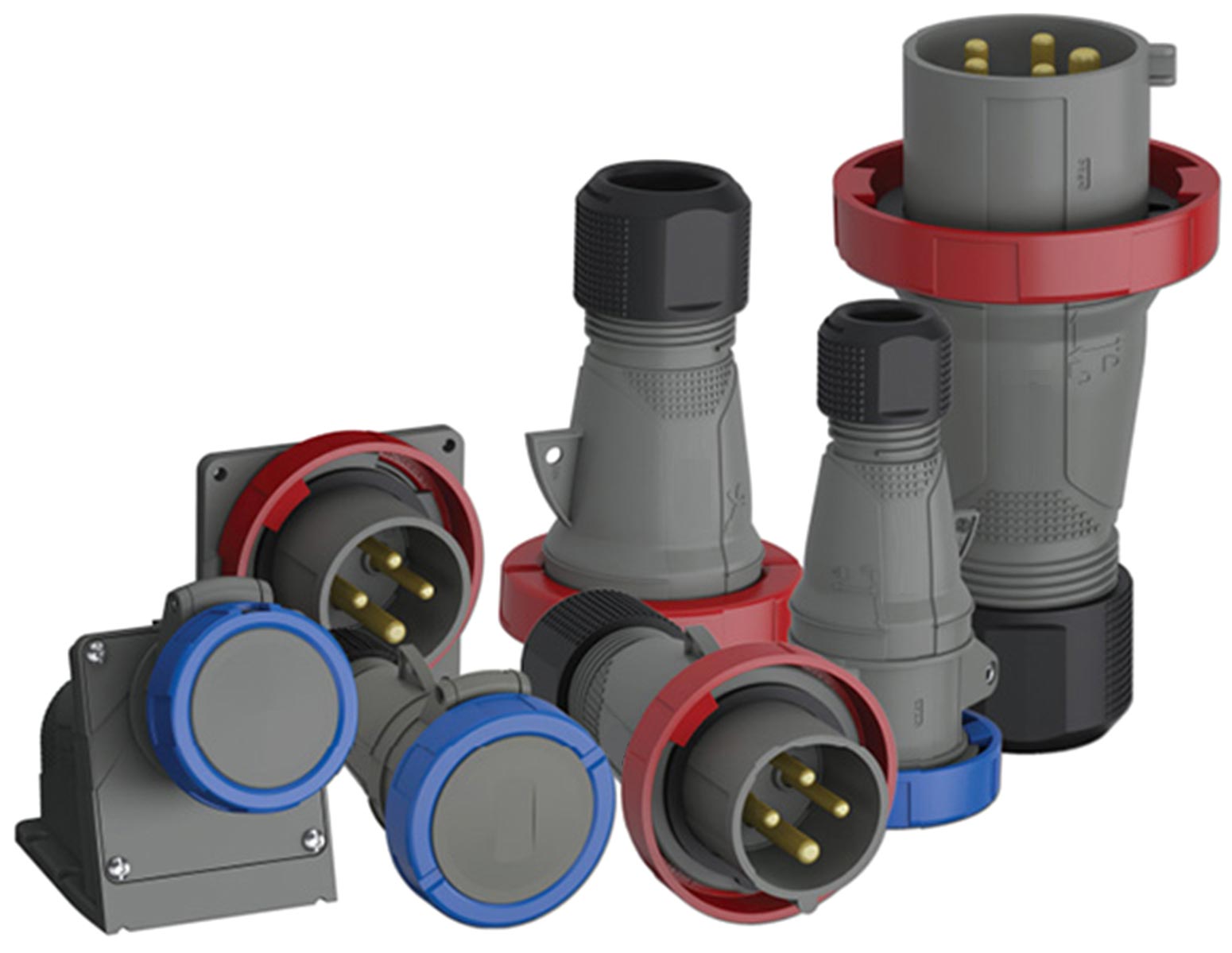

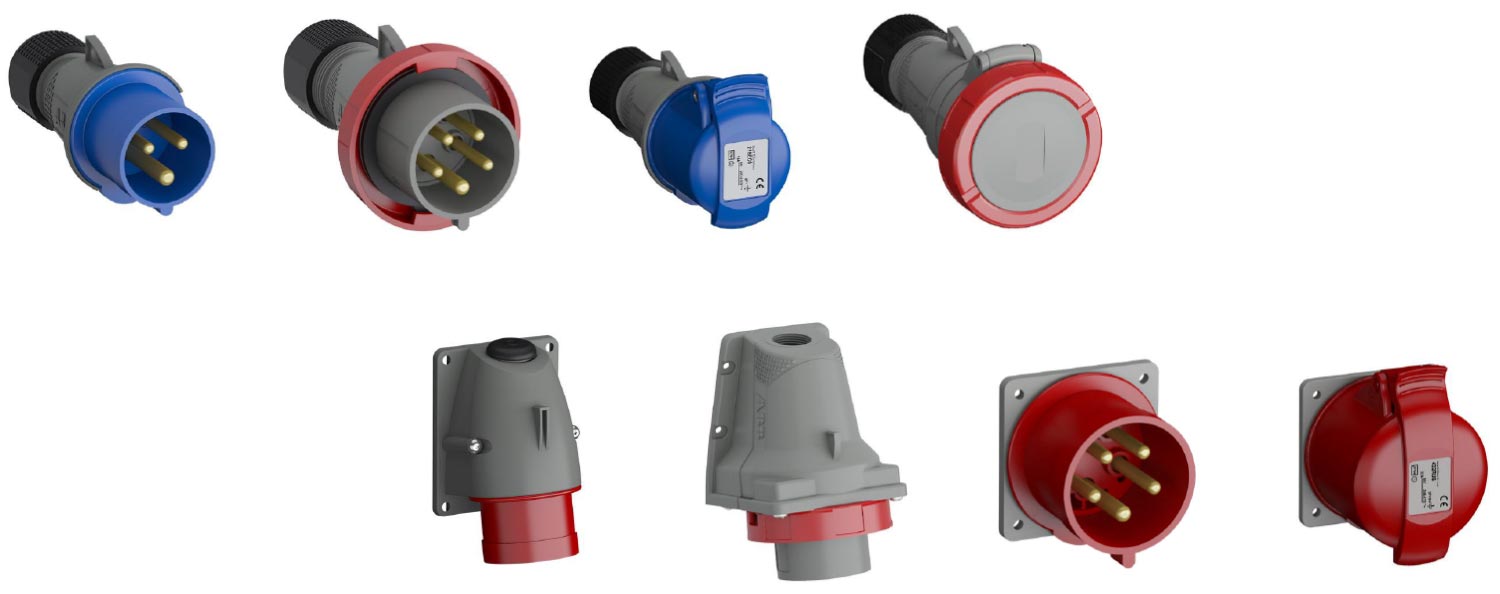

Easy & Safeシリーズは、一般用途に最適な防水仕様（IP67）および防沫仕様（IP44）に対応した産業用プラグ＆ソケットです。

人間工学に基づいた握りやすいコンパクト構造により、作業効率を向上し、確実な接続を可能にします。プラグ＆ソケットは、多くの設置現場で外装部品として使用されるため、デザイン性も重視して設計されています。モダンで堅牢なデザインにより、設備機器の価値を高めます。

特長

• 定格電流：16A、32A
• 定格電圧：200VAC ～ 690VAC
• 信頼性が高く、安全で作業がしやすい設計・防水仕様（IP67）または防沫仕様（IP44）
• 接続機器の事故、怪我、損傷のリスクを最小限に抑制

アプリケーション

• データセンター
• 産業用途
• 建設現場
• 充電設備
• 食品および飲料業界
• 鉱山・海洋用途 （リーファーコンテナの接続）

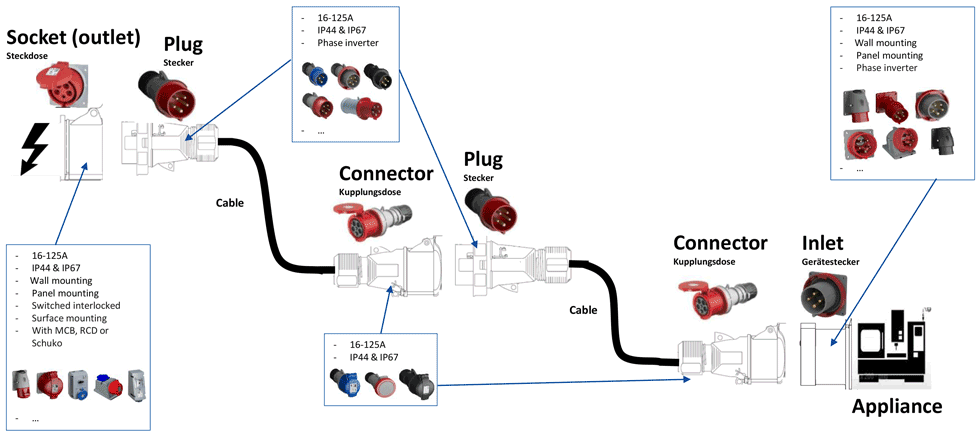

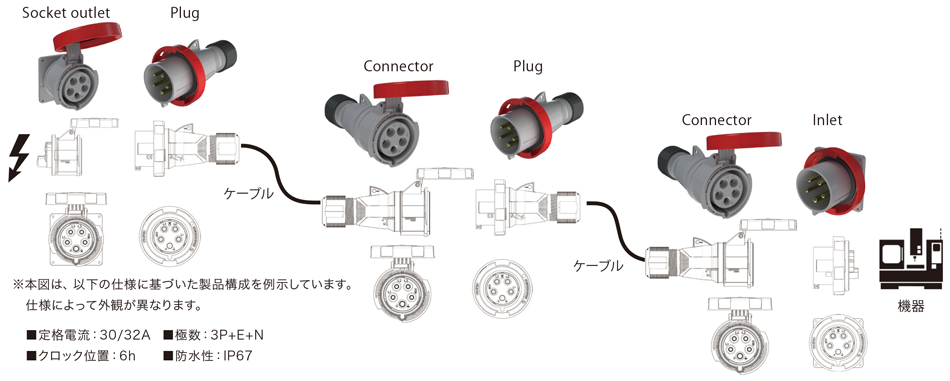

製品構成図

電源側のSocket outletから、Plugを介してケーブルに接続し、途中にConnector（中継用コネクタ）を挟みながら、最終的に機器側のInletへと安全に電力を供給する構成となっています。各接続部にはロック機構や誤接続防止設計を採用しており、高い耐久性・安全性・作業効率を実現しています。

挿抜回数について

IEC60309 規格における挿抜耐久性試験（Normal Operation Test）では、“無負荷時（off-load）” と “通電時（on-load）” を明確に区別しており、定格電流に応じて必要サイクル数が Table 7（IEC60309-1）にて規定されています。

IEC60309 では “挿抜サイクル数は一律ではなく、定格電流と on/off load 条件により異なります。また IEC60309 は on-load（定格通電状態）での挿抜試験も規格として要求しており、通電挿抜を禁止する規格ではございません。なお、実運用においては安全性および接点保護の観点から、通電状態での頻繁な挿抜は避け、遮断後に抜き挿しされることを推奨しております。
