GB/T 充電コネクタ、インレット
- カタログ
- 圧着

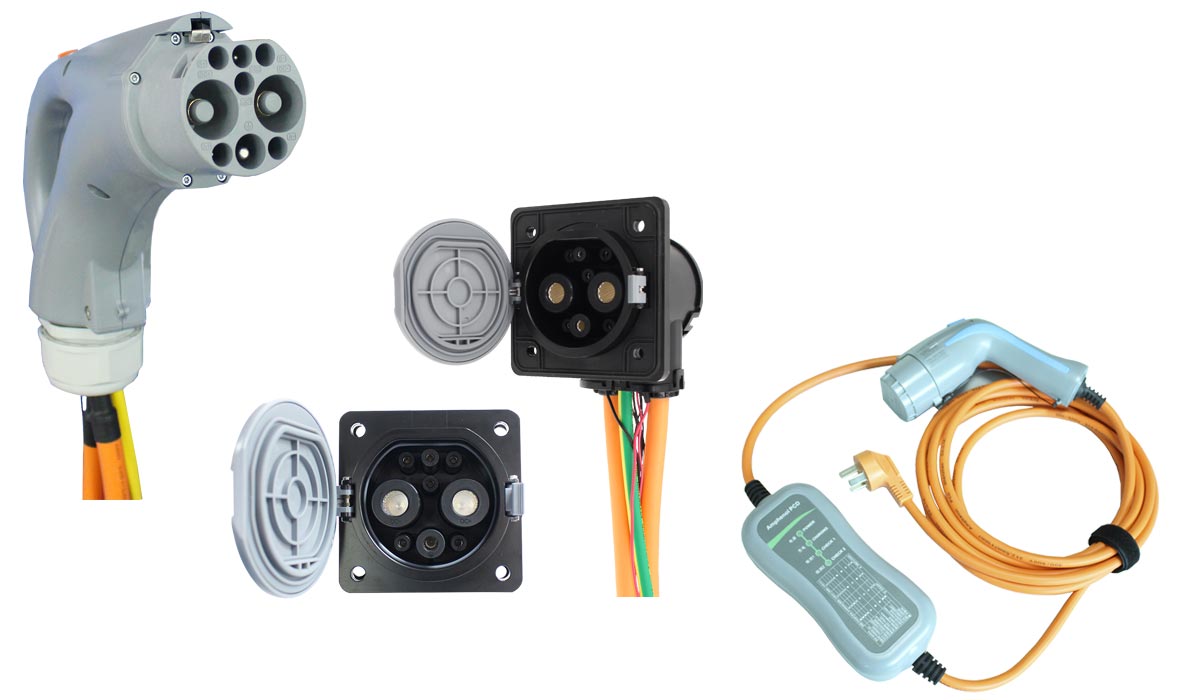

アンフェノールは、GB/T 20234.1/2/3-2015 規格に適合した充電コネクタならびにインレットのラインアップを豊富に取り揃えております。操作性に優れており、IP55の防水性、10,000回の嵌合耐久性を満たします。
RADSOKコンタクトを採用しており、AC充電（普通充電）タイプは最大32A、DC充電（急速充電）タイプは最大250Aに対応しています。
充電モード別製品ラインアップ一覧
| 充電モード | コネクタタイプ | 定格電圧 | 定格電流 |
|---|---|---|---|
| MODE 2 | AC充電（普通充電） | 250V AC | 16A |
| MODE 3 | 250V/440V AC | 32A | |
| MODE 4 | DC充電（急速充電） | 750V/1000V DC | 80A |
| 125A | |||
| 250A |
仕様
| 機械特性 | ||
|---|---|---|
| 嵌合回数 | 10,000回 Min. | |
| コネクタ保持力（嵌合時） | ||
| AC充電コネクタ | 非嵌合時 | 100N Max. |
| 嵌合時 | 200N Max. | |
| DC充電コネクタ | 非嵌合時 | 140N Max. |
| 嵌合時 | 200N Max. | |
| 電気特性 | ||
| AC(R6) | DC(R12) | |
| 定格電流 | 32A Max. | 250A Max. |
| 定格電圧 | 250V/440V AC | 750V/1000V DC |
| 接触抵抗 | 0.5mΩ Max. | 0.2mΩ Max. |
| 絶縁抵抗 | 100MΩ Min. (DC500V) |
100MΩ Min. (DC500V) |
| 環境特性 | ||
| 保護等級 | IP55（嵌合時） | |
| 周囲温度 | －30℃～＋50℃ | |
| 材質 | ||
| コネクタシェル | 熱可塑性樹脂 | |
| コンタクト | 銅合金、銀あるいはニッケルめっき | |
| インサート | 熱可塑性樹脂 | |
| シーリングガスケット | ゴムあるいはシリコーンゴム | |
| 絶縁体の難燃性 | UL94V0 | |
