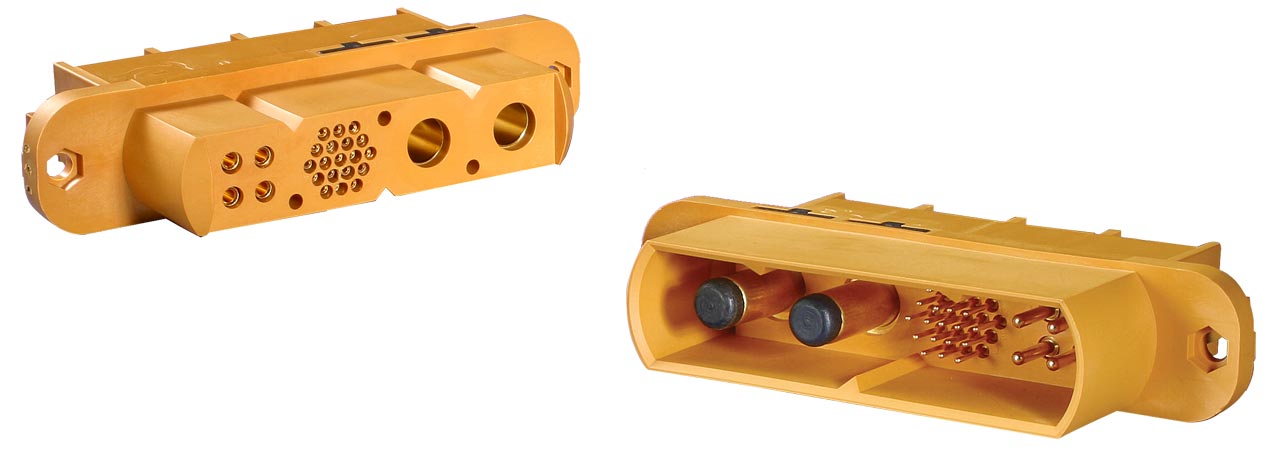

GG シリーズ

GG シリーズ

最大200Aに対応する大電流のモジュラーコネクタです。117.8mm×26.0mmのコンパクトなハウジングに、4つのモジュールを組込む構造となっており、最大で256通りものモジュラー構成を実現できます。1000回の嵌合耐久性、最大4.5mmのアライメントずれを吸収するブラインドメイト構造、誤嵌合防止機能などの特長があります。

電源全般、UPSや蓄電池などのバッテリーモジュール用途に最適です。

仕様

  • 定格電流:
    コンタクトサイズ0 コンタクトサイズ12 コンタクトサイズ16 コンタクトサイズ20
    200A*、175A 45A*、35A 28A*、20A 5A

    *High Conductivityコンタクト使用時

  • 定格電圧:サイズ0: 250 V r.m.s
    サイズ12: 500 V r.m.s
    サイズ16: 500 V r.m.s
    サイズ20: 333 V r.m.s
  • 嵌合耐久性:1000回
  • 使用温度範囲:-55℃~+125℃
  • 絶縁体材質:ガラス繊維強化ナイロン(ゴールド色)、UL94V-0
  • コンタクト材質:銅合金(切削)
  • コンタクトめっき:ニッケル下地に金フラッシュ

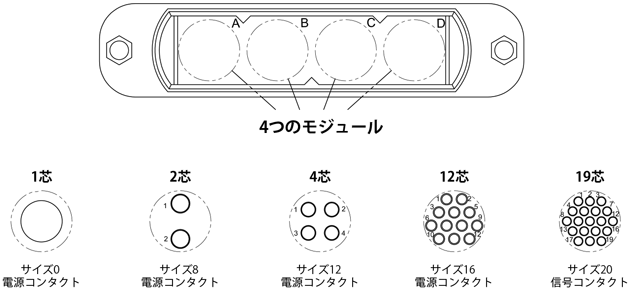

モジュール構成

自由自在にモジュールを組合せ可能(最大で256通り)です。

モジュール構成

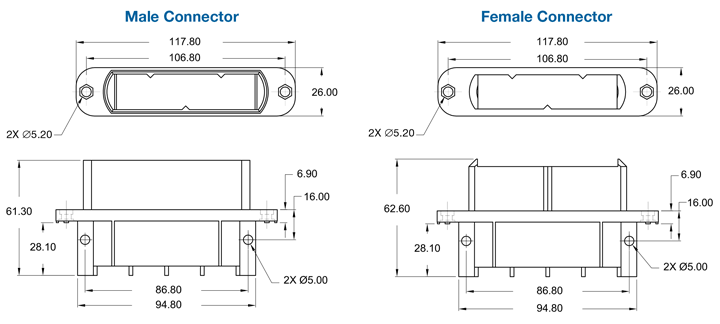

外形寸法図

単位:mm
すべての寸法は参考値です。

形寸法図

取付け方法(例)

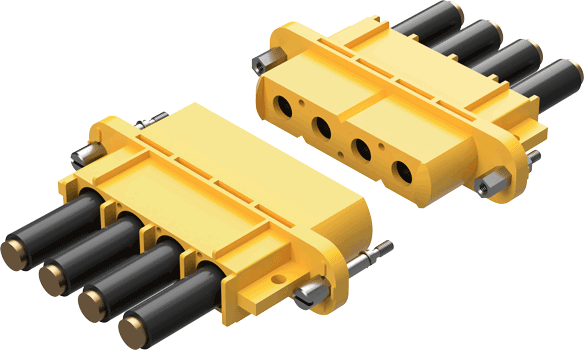

ケーブル対ケーブル接続
ケーブル対ケーブル接続

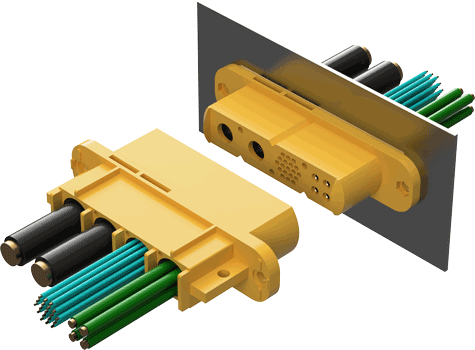

パネル対ケーブル接続
パネル対ケーブル接続

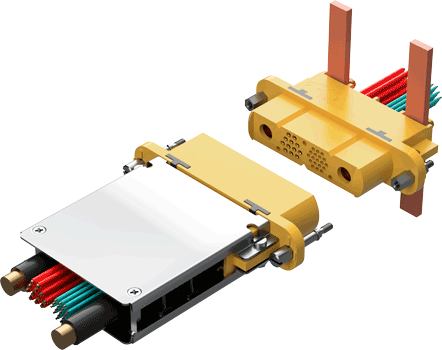

ケーブル対バスバー接続
ケーブル対バスバー接続

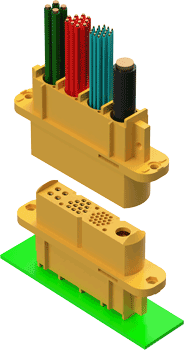

ケーブル対ストレートPCB接続
ケーブル対ストレートPCB接続
GG シリーズ カタログ
