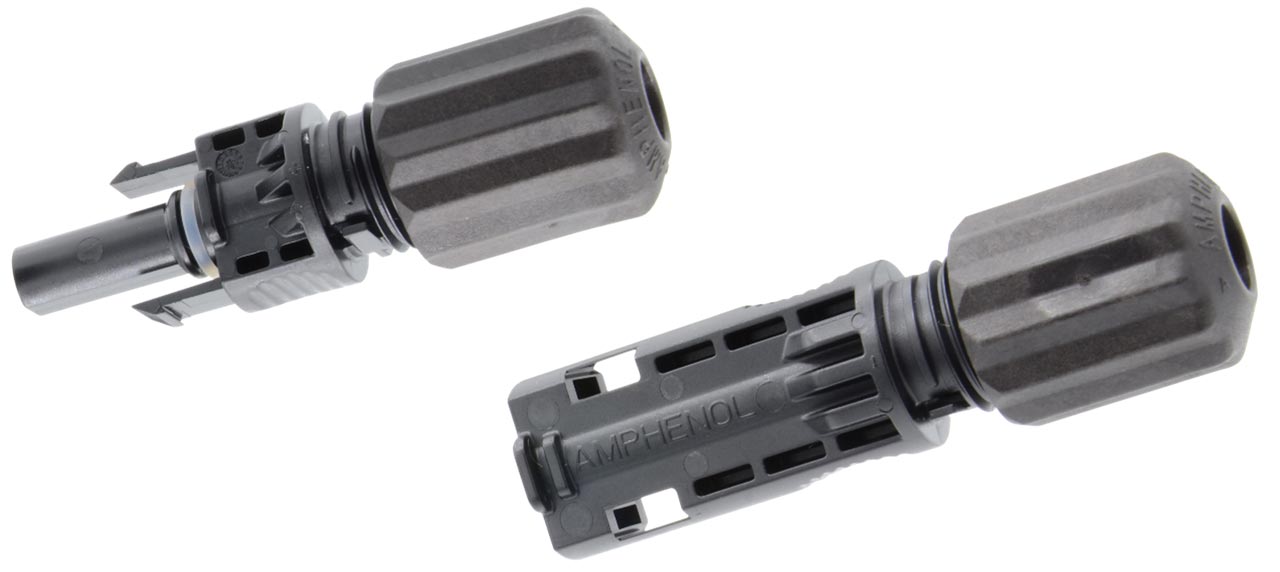

H4 Plusシリーズ- 太陽電池モジュール用コネクタ

  • 圧着

H4 Plusシリーズは、1500Vに対応した太陽光発電システム用の中継コネクタです。1500V DC(IEC 62852)ならびに1500V DC(UL6703)認証を取得しており、IP68の防水性、長期のUV耐性を備えています。

RADSOK®技術を応用した多点接触コンタクトを採用することで、低接触抵抗を図りながら、安定的に大電流対応を実現します。またグランドの緩み防止ラッチによりトルク管理が不要になるため作業性にも優れています。

H4 Plusシリーズは、ケーブルタイプとパネル取付タイプをラインアップしており、2.0mm²~10mm²のケーブルサイズに適合します。

特長

  • 1500V DC(IEC 62852)、1500V DC(UL6703)認証
  • グランドの緩み防止ラッチによるトルク管理不要
  • H4コネクタ及びMC4タイプと互換性あり
  • 2.0mm²~10.0mm²(AWG14~AWG8)の幅広い電線サイズに対応
  • 保護等級:嵌合時 P68(24時間/1m)
  • UL94V-0の難燃性
  • 使用温度範囲: -40℃~+85℃

製品ラインアップ

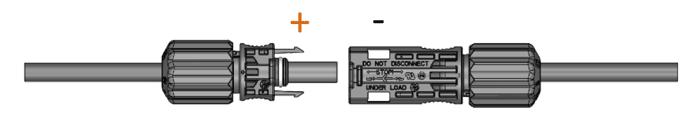

ケーブルタイプ

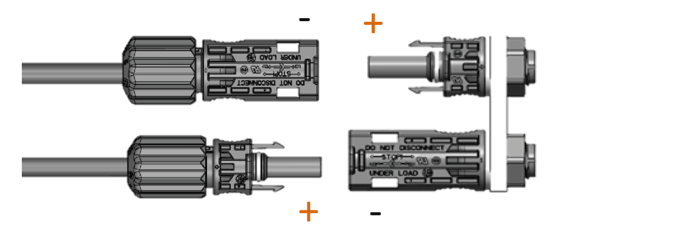

パネル取付けタイプ

H4 Plusシリーズ カタログ
