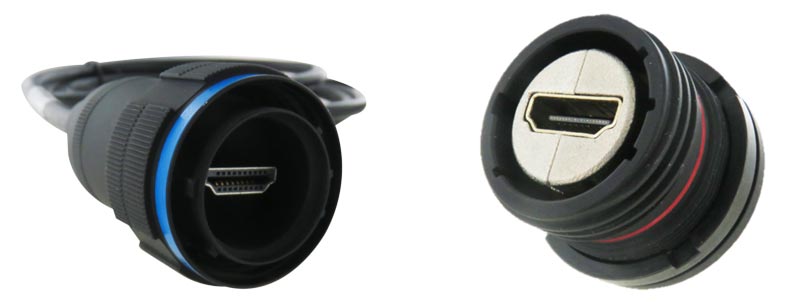

HDMI FTV

HDMI FTVは、メタル製プラグにスタンダードHDMIケーブルを通すことで、衝撃、塵埃、液体の侵入を完全シャットアウトすることができる耐環境型HDMI接続コネクタです。

プラグコネクタは工具および結線作業が不要で、カップリングはMIL-DTL-38999 シリーズIIIと同じく緩み防止構造になっており、高振動環境での使用に適しています。

レセプタクルも耐環境性に優れておりますので、液体、塵埃の漏れ、衝撃、振動に対する耐性に強く、筐体内のシステムを強固に保護します。

特長

  • MIL-DTL-38999 シリーズIIIのシェルサイズ17を使用、緩み防止構造
  • 現場での結線作業および工具が不要
  • EMI 保護強化
  • 500 回以上の嵌合保証
  • パネル厚:1.6 mm Min./3.18 mm Max.(ジャムナットレセプタクル)

通信速度、帯域幅

  • HDMI 2.0規格
  • 最大伝送帯域幅:18 Gbit/s(6Gbit/per lane)
  • 4K UHD(3840×2160)@60Hzに対応

環境特性

  • 液体や塵埃の侵入を遮断(IP68)
  • 塩水噴霧:アルミニウムシェルに以下のめっきを選択可能
    -ニッケルめっき(48時間)
    -黒色亜鉛ニッケルめっき(500時間)
    -OD色カドミウムめっき(500時間)
  • 難燃性/低煙性:EN45545に準ずる
  • 耐振動性:10~500 Hz, 10g, 3軸方向、試験中10 nsを超える電気的瞬断がないこと。
  • 耐衝撃性:IK06に適合
  • 耐湿性:43℃、湿度 98% /21 日間の耐湿性試験をクリア
  • 使用温度範囲:-40℃~+85℃

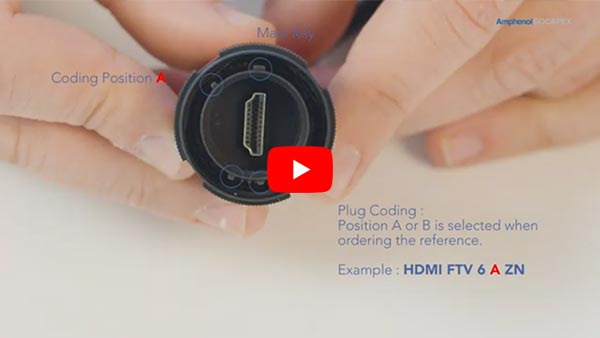

HDMI FTVのご紹介
