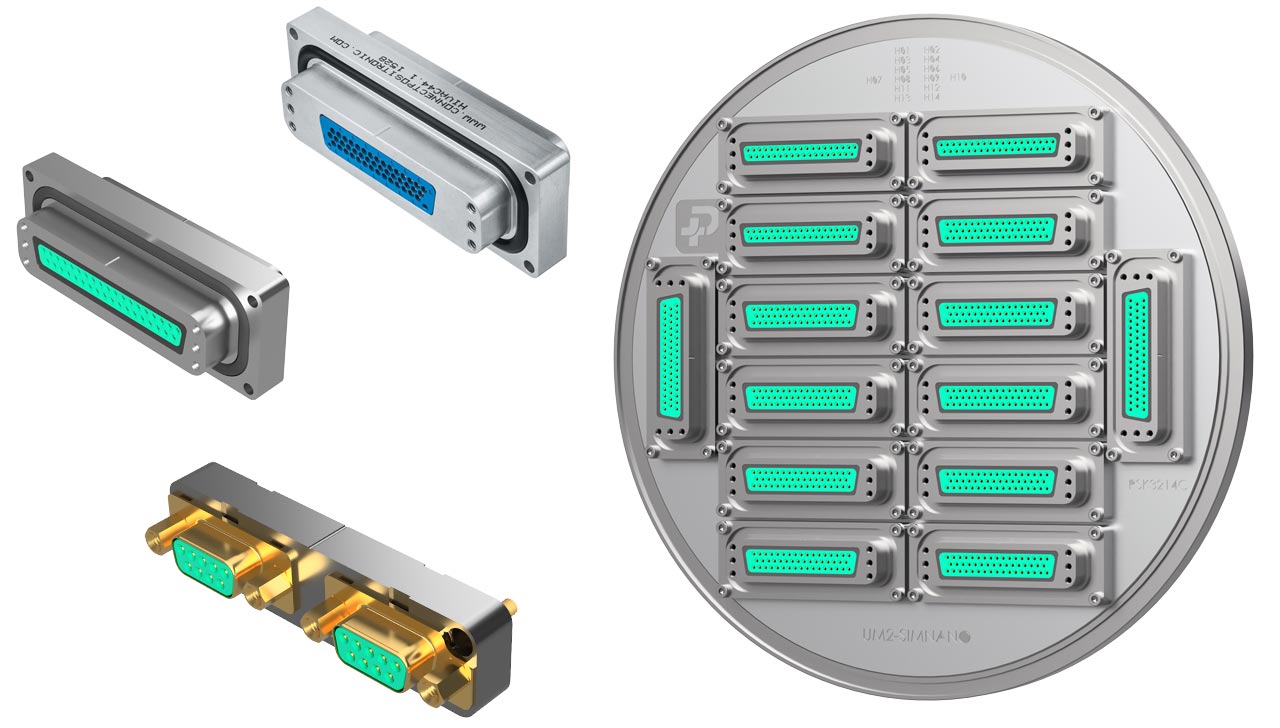

宇宙用途、真空装置向けに最適な樹脂ハーメチックコネクタです。HIVACシリーズは、両側レセプタクルのフィードスルーバルクヘッドコネクタと、コネクタ両側を挟み込む2点のアダプタで構成されており、アダプタの片側は大気圧、もう一方は真空圧状態の装置に取り付けられます。

また、コネクタの両側に4点の取付け穴ならびにOリング溝があるため、コネクタを直接、真空装置にも取付け可能なほか、さまざまなアダプタを組合わせることにより、仕様に応じて、自由にカスタマイズできる拡張性も強みとしています。

コンタクトは金めっきを施した銅合金の切削コンタクトを使用することで堅牢性、耐久性を高めており、コネクタならびに材質においてもMIL-DTL-24308、Goddard and SPACED32規格に適合しています。インサートは37、50、44、62、104芯の5種類を提供しています。

HIVAC シリーズは、ヘリウムリーク試験を100%実施しています。

一般仕様

  • コンタクトサイズ:#20、22
  • 絶縁体材質:以下のいずれか
    -ガラス繊維強化DAP(ASTM-D-5948適合)
    -ガラス繊維強化ポリエステル(ASTM-D-5927, UL 94V-0, ASTM E-595, NASA-RP-1124適合)
  • コンタクト材質:銅合金(切削)
  • コンタクトめっき:銅下地に金めっき 1.25μm
  • シェル:以下のいずれか
    真鍮(銅下地に金めっき1.25μm)
    ステンレススチール
  • Oリング材質:Viton (fluorocarbon) ※他の材質をご希望の場合はお問合せください。

性能特性

  • 動作電圧:300V rms
  • 定格電流(1コンタクトあたり):7.5A nominal.(コンタクトサイズ20)
    5A nominal.(コンタクトサイズ22)
  • 接触抵抗:50 mΩ
  • 絶縁抵抗:5.0 GΩ
  • 嵌合耐久性:500回 Min.(IEC 60512-5)
  • 使用温度範囲:-40℃~+85℃
  • リーク率:5 × 10-9cc/sec(1.5 × 10-1kPaの真空環境下)

HIVACシリーズの構成

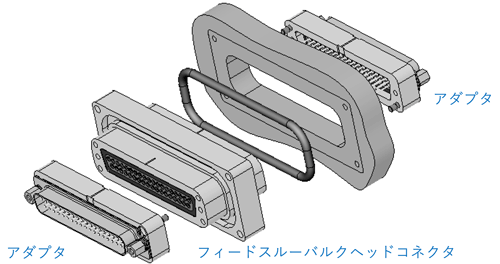

構造図

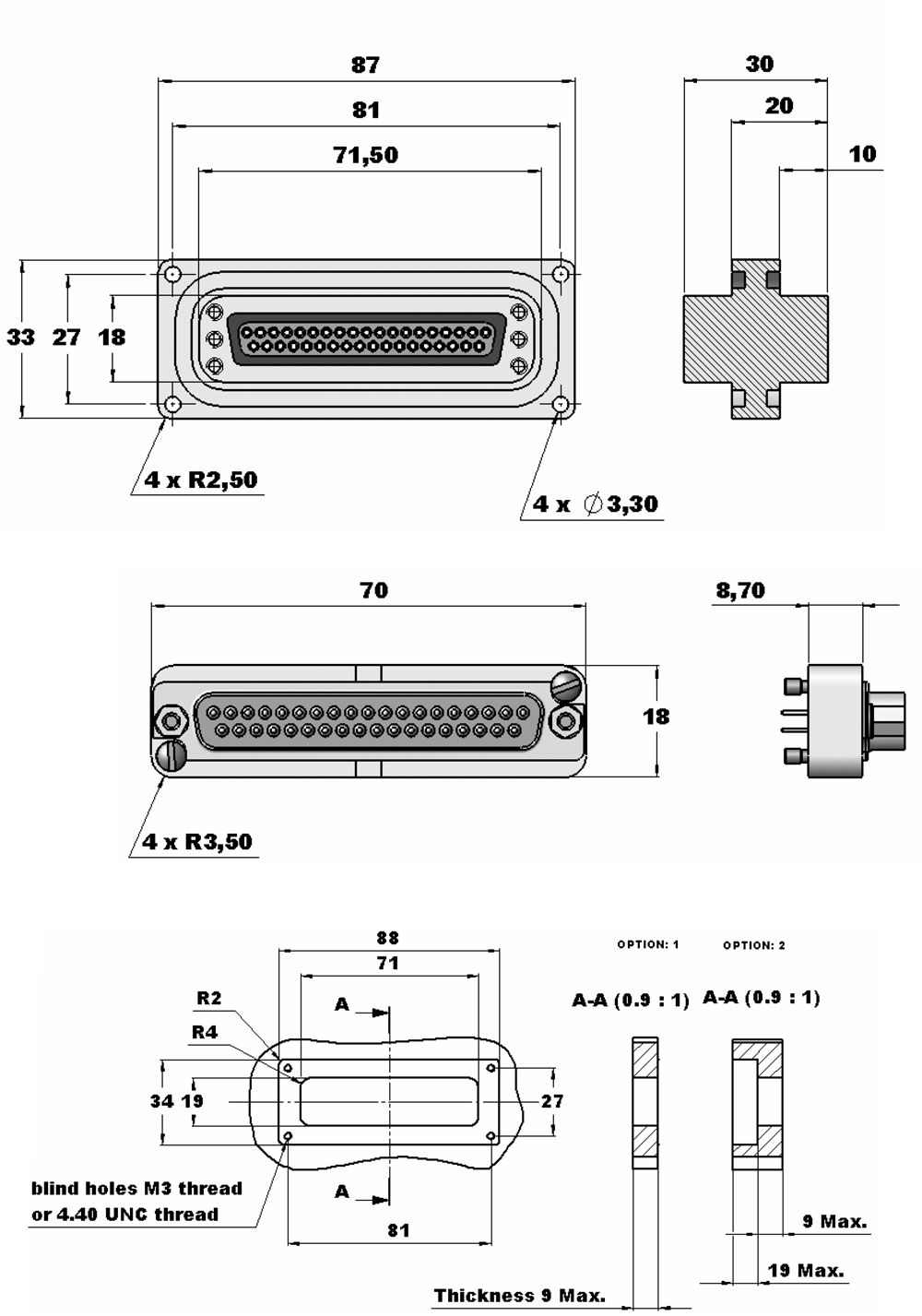

外形寸法図

単位:mm
すべての寸法は参考値です。

レセプタクルコネクタ寸法

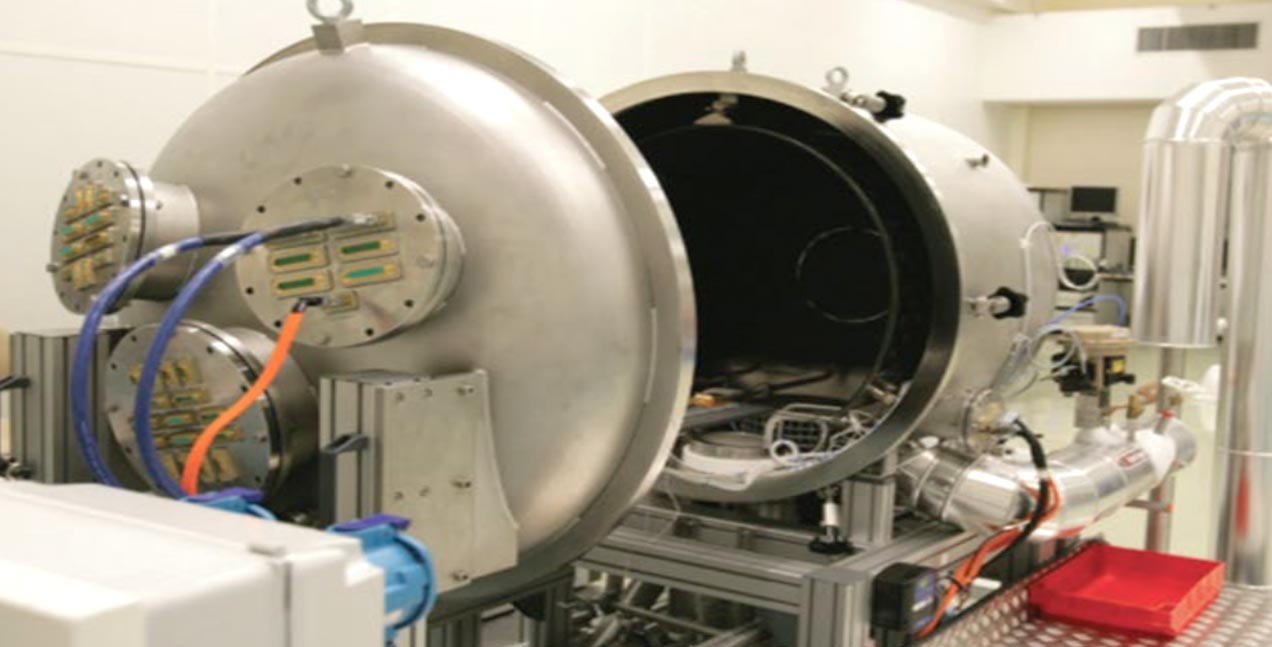

アプリケーション例
アプリケーション例
