HVMC2P14

• カタログ
• 圧着
• ねじ止め

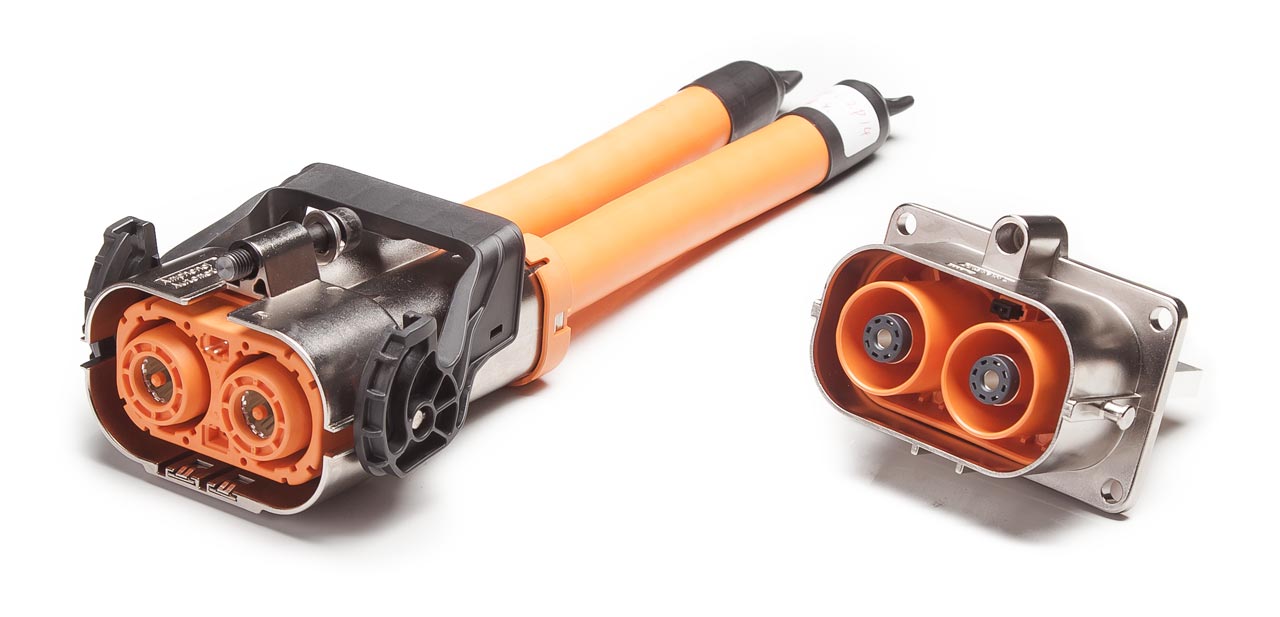

HVMC2P14 は、PDU、インバータ、バッテリーシステムなどの電動パワートレイン向けに開発された、2芯、ストレート形状のメタル製高電圧EVコネクタです。定格電圧1000V DC、定格電流は最大450A、適用電線サイズ70mm²～120mm²に対応しています。

HVMC シリーズの一覧はこちら

特長

• 定格電圧：1000V DC Max.
• 定格電流@85℃：
  350A　70mm² (17.4 ～ 18.2mm)
  400A　95mm² (20.1 ～ 20.9mm)
  450A　120mm² (22.2 ～ 23.0mm)
• 嵌合回数： 50 Min.
• 引張強度： ≤ 100N
• 使用温度： -40°C ～＋140°C
• 保護等級： IP67, IP6K9K、IPXXD (嵌合時)
  IPXXB (非嵌合時)
• HVIL（インターロック）機構を内蔵
• 確実な嵌合を保持するCPA機構付き
• 360°EMIシールド
• EMI/RFI対策（メタルシールド）
